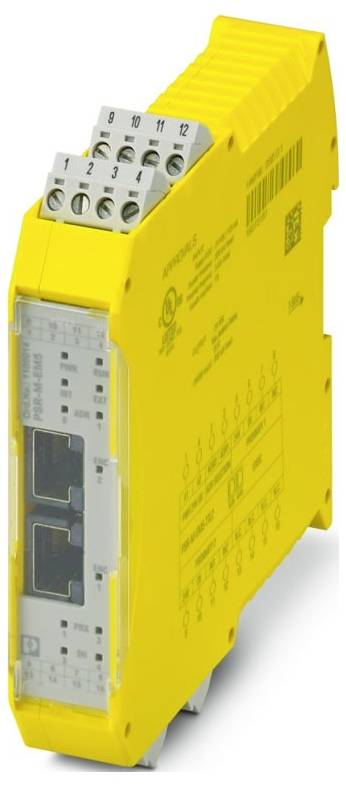

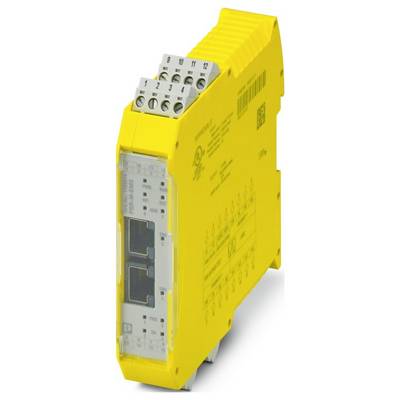

Phoenix Contact PSR-M-EM5-TTL2-SC 1105014 Rozšiřující modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (12 833,88 Kč / kus)
12 833,88 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 22,61 mm
- Výška: 112,58 mm
- Hloubka: 113,6 mm
- Materiál pouzdra: Polyamid PA, nezesílený
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -10 °C ... 55 °C (pozor na snižování výkonu)
- Okolní teplota (skladování/transport): -20 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Vibrace (provoz): 10 Hz 150 Hz, 2g
- Délka odizolování: 7 mm
- Montážní poloha: Vertikálně nebo horizontálně
- Maximální ztrátový výkon při jmenovitých podmínkách: 3,42 W (UB = 28,8 v, IN1 = IN2 = 50 mA, 2 kodéry)
- CE: CE
- Připojovací technika: Připojovací technika
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: typ. 30 mA (5 v napájecí konektor); typ. 42 mA (na stopu při US)
- Připojení vodiče: Připojení vodiče
- Pokyny pro montáž: Pozor na snižování výkonu
- Nadmořská výška: ≤ 2000 m (nad mořem)
- Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
- Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
- Ochranné zapojení: Supresorová dioda
- Ukazatel stavu: 1x LED (zelená), 2x LED (oranžová); 6 x LED (žlutá)
- Jméno: A1/A2
- Použití: Hlídač otáček;hlídač klidového stavu;sledování směru otáčení
- Napájení
- Barva (pouzdro): Žlutá (RAL 1018)
- Spínací proud: 20 a (Δt = 500 µs pro US)
- Zobrazení provozního napětí: 1x LED (zelená)
- Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 1 a)
- Jmenovitý napájecí proud IS: typ. 50 mA
- Bezpečnostní údaje: Bezpečnostní údaje
- Časy: Časy
- Jmenovitý provozní režim: 100 % ED
- Jmenovité rázové napětí / izolace: Základní izolace 4 kV mezi napájením 24 v a I/o k pouzdru
- Doba filtrace: typ. 20 ms (na A1 při přerušení napětí u US)
- Úroveň výkonu (PL): e
- Safety Integrity Level (sil): 3
- Bezpečnostní data: EN IEC 62061: Bezpečnostní data: EN IEC 62061
- Ochrana pro vestavbu, minimální: IP54
- Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
- Označení vstupu: Vstupy pro enkodérový kód
- Popis vstupu: TTL
- Počet vstupů: 2
- Zobrazení chyb 2x LED (červená)
- Přesnost: 5 % (vztaženo na parametrizované mezní hodnoty)
- Rozsah vstupního napětí „0“ signál: 0 v DC... 5 V DC (NPN); 16 V DC ... 28,8 V DC (PNP)
- Rozsah vstupního napětí „1“ signál: 16 v DC... 28,8 V DC (NPN); 0 V DC... 5 V DC (PNP)
- zasunutí: ano
- Ovládání: 1 a 2 kanály
- Příkon na US: typ. 1,2 W
- Kategorie zastavení: 0
- Bezpečnostní data: IEC 61508 - High-Demand: Bezpečnostní data: IEC 61508 - high-demand
- Doba náběhu: Min. 5 s (čas člunu); max. 10 s (čas člunu)
- Rozsah vstupního proudu „0" signál: < 2 mA (NPN)
- Max. Pracovní frekvence 500 kHz
- Max. Přípustný celkový odpor: 150 Ω
- ochrana proti zkratu: ne
- Doba odezvy: Viz uživatelská příručka
- Rozhraní: Sběrnice na DIN lištu pro připojení k Master modulu, součástí dodávky; enkodér; přibližovací spínač
- Rozsah jmenovitého výstupního napětí: 16,7 v DC... 26,3 V DC (US - 2,5 V)
- Měření: Měření
- Pracovní cyklus: 55 %... 95 %
- Šířka impulzu: Min. 20 µs
- Vstupní impedance 120 Ω (na stopu)
- TTL tvar signálu / úroveň signálu: 2,5 v... 5 v (střída a, B: 50 % ±15 %, fázový posun sbíhavost a, B: 90° ±40°, napájení: 5 v ±0,1 v)
- Digitální: Přibližovací spínač (24V/0V): Digitální: Přibližovací spínač (24V/0V)
- Bezpečnostní údaje: EN ISO 13849-1: Bezpečnostní údaje: EN ISO 13849-1
- Kategorie produktu
Rozšiřující modul
- Počet digitálních vstupů max.
2
- Maximální počet vstupů
4
- Provozní napětí
24 V/DC
- V
112.58 mm
- Délka
113.6 mm
- Šířka
22.61 mm
IP20
- Rozm.
(d x š x v) 113.6 x 22.61 x 112.58 mm
- Připojení
šroubové připojení
- Číslo výrobce
1105014
- Typ
PSR-M-EM5-TTL2-SC
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- Hloubka
113.6 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564082 Phoenix Contact PSR-M-EM5-TTL2-SC 1105014 Rozšiřující modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564082 Phoenix Contact PSR-M-EM5-TTL2-SC 1105014 Rozšiřující modul 24 V/DC
Popis
Bezpečný rozšiřující modul pro sledování patové situace, otáček, směru otáčení, sledování 2 os, NPN a PNP-senzor přiblížení, 2x TTL enkodér, s monitorováním napětí (5 v), Cat 4/PL e, sil 3, zásuvná šroubová svorka, součástí dodávky je konektor TBUS
