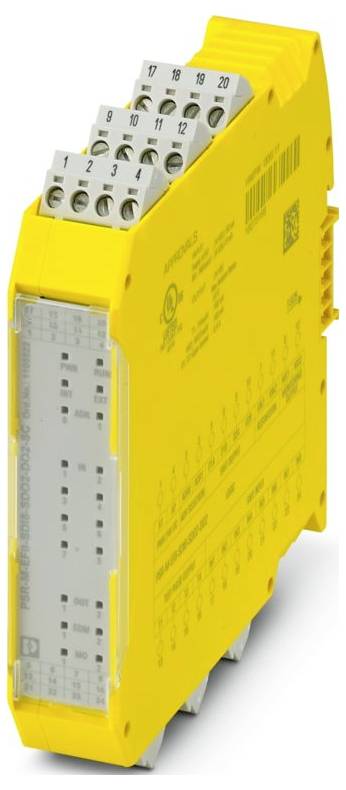

Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-SC 1105522 Rozšiřující modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 219,01 Kč / kus)
7 219,01 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 22,61 mm
- Výška: 112,58 mm
- Hloubka: 113,6 mm
- Materiál pouzdra: Polyamid PA, nezesílený
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -10 °C ... 55 °C (pozor na snižování výkonu)
- Okolní teplota (skladování/transport): -20 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Vibrace (provoz): 10 Hz 150 Hz, 2g
- Délka odizolování: 7 mm
- Montážní poloha: Vertikálně nebo horizontálně
- Maximální ztrátový výkon při jmenovitých podmínkách: 5,88 W (při max. Přípustném zatížení)
- Třída ochrany III
- CE: CE
- Připojovací technika: Připojovací technika
- Poznámka pro použití: Pouze pro průmyslové použití
- Délka kabelu: Max. 100 m (na každý výstup)
- Odběr proudu: typ. 10 mA (typ. U US); max. 13 mA (při řídícím napětí 28,8 v DC)
- Jmenovité výstupní napětí: 24 v DC (napájení přes A1)
- Připojení vodiče: Připojení vodiče
- Spínací frekvence: Max. 1/4 x tcyklus [Hz]
- Pokyny pro montáž: Pozor na snižování výkonu
- Nadmořská výška: ≤ 2000 m (nad mořem)
- Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
- Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
- Napětí 24 v DC (přes A1)
- Ochranné zapojení: Sériová ochrana proti přepólování
- Ukazatel stavu: 1x LED (zelená), 2x LED (oranžová); 12 x LED (žlutá); 2x LED (zelená, červená)
- Rozsah výstupního napětí: 18,2 v DC... 27,8 V DC (US - 1 V)
- Jméno: A1/A2
- Použití: Nouzové upevnění; světelná mřížka; ochranné dveře; bezpečné vypnutí
- Napájení
- Barva (pouzdro): Žlutá (RAL 1018)
- Spínací proud: Max. 750 mA (Δt na 1s)
- Popis výstupu: PNP, IEC 61131-2 typ 0,5
- Náběhový proud: Max. 1,1 a (Δt = 3 s pro US)
- Zobrazení provozního napětí: 1x LED (zelená)
- Trvalý mezní proud: 100 mA (na kanál); 400 mA (celkový proud všech výstupů)
- Svodový proud: Max. 100 µA
- Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 8 a)
- Jmenovitý napájecí proud IS: typ. 40 mA (výstupy neaktivní); typ. 55 mA (výstupy aktivní, bez zatížení)
- Bezpečnostní údaje: Bezpečnostní údaje
- Časy: Časy
- Jmenovitý provozní režim: 100 % ED
- Jmenovité rázové napětí / izolace: Základní izolace 4 kV mezi napájením 24 v a I/o k pouzdru
- Doba filtrace 250 ms ± 2 ms (testovací pulzace > 500 ms)
- Počet výstupů: 4
- Bezpečnostní údaje: EN ISO 13849: Bezpečnostní údaje: EN ISO 13849
- Úroveň výkonu (PL): e (2kanálové zapojení); d (1kanálové zapojení)
- Safety Integrity Level (sil): 3 (2kanálové zapojení); 2 (1kanálové zapojení)
- Bezpečnostní data: EN IEC 62061: Bezpečnostní data: EN IEC 62061
- Ochrana pro vestavbu, minimální: IP54
- Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
- Popis vstupu: IEC 61131-2 typ 3
- Počet vstupů: 2
- Zobrazení chyb 2x LED (červená)
- Rozsah vstupního napětí „0“ signál: 0 v DC... 5 V DC
- Rozsah vstupního napětí „1“ signál: 11 v DC... 28,8 V/DC
- Max. Kapacitní zatížení: Max. 470 nF
- zasunutí: ano
- Ovládání: 1 a 2 kanály
- Příkon na US: typ. 0,96 W (výstupy neaktivní)
- Kategorie zastavení: 0
- Doba náběhu: Min. 5 s (čas člunu); max. 10 s (čas člunu)
- Vstupní proud „0“ signál: < 1 mA
- Max. Přípustný celkový odpor vedení: 1,2 kΩ (vstupní a reset okruh u US)
- Ohmická zátěž: Min. 180 Ω (mezní trvalý proud)
- Ochrana proti zkratu: Ano (omezení při 1,1 a)
- Vybíjecí obvod: Ne
- Doba odezvy: Viz uživatelská příručka
- Rozhraní: Sběrnice na DIN lištu pro připojení k Master modulu, součástí dodávky
- DIGITÁLNÍ: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: DIGITÁLNÍ: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
- Max. Indukční zátěž: Max. 2,4 MH
- Rozsah jmenovitého výstupního napětí: 18 v DC... 27,6 V DC (US - 1,2 V)
- Výstupní napětí ve vypnutém stavu: Max. 0,1 V.
- Zkušební impulsy: ≤ 220 µs (zkušební pulsní šířka); testovací pulsní frekvence = 8 x cyklus [ms]
- TAKT: T1, T2, T3, T4: TAKT: T1, T2, T3, T4
- Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení
- Bezpečnostní data: IEC 61508 - vysoko demand při 1kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 1kanálovém zapojení
- Digitální: Vstupy Reset (FBK1, FBK2): Digitální: Vstupy Reset (FBK1, FBK2)
- DIGITÁLNÍ: O1A, O1B, O2A, O2B: DIGITÁLNÍ: O1A, O1B, O2A, O2B
- V případě, že se údaje vykazují v rámci vykazujících institucí, musí být tyto údaje v souladu s požadavky nařízení (EU) č. 648/2012
- Kategorie produktu
Rozšiřující modul
- Počet digitálních vstupů max.
8
- Maximální počet vstupů
10
- Počet výstupů max.
10
- Počet výstupů tranzistoru max.
8
- Provozní napětí
24 V/DC
- V
112.58 mm
- Délka
113.6 mm
- Šířka
22.61 mm
IP20
- Rozm.
(d x š x v) 113.6 x 22.61 x 112.58 mm
- Připojení
šroubové připojení
- Číslo výrobce
1105522
- Typ
PSR-M-EF8-SDI8-SDO2-DO2-SC
- Montáž
Montáž na DIN lištu
- Rozsah lineárního odporu
1.2 kΩ
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- Hloubka
113.6 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564092 Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-SC 1105522 Rozšiřující modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564092 Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-SC 1105522 Rozšiřující modul 24 V/DC
Popis
Bezpečný rozšiřující modul se 8 bezpečnými vstupy a 2 bezpečnými výstupy , 2 reset vstupy , 2 výstupy pro hlášení , 4 TBUS výstupy, až sil 3, Cat 4/PL e, zásuvná šroubová svorka, připojení TBUS je součástí dodávky
