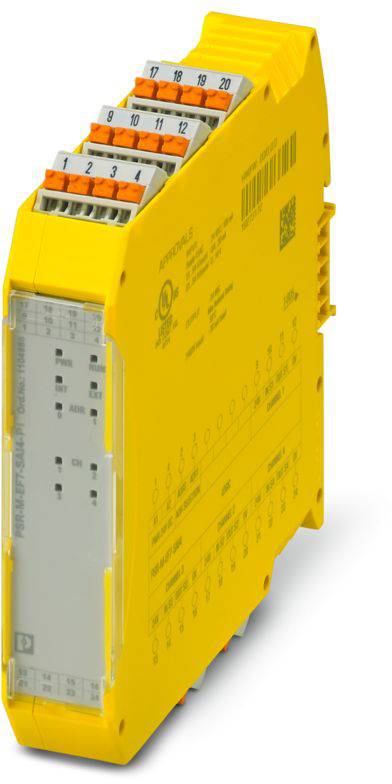

Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Rozšiřující modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (17 442,15 Kč / kus)
17 442,15 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 14
- Šířka: 22,61 mm
- Výška: 107,74 mm
- Hloubka: 113,6 mm
- Materiál pouzdra: Polyamid PA, nezesílený
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -10 °C ... 55 °C (pozor na snižování výkonu)
- Okolní teplota (skladování/transport): -20 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Vibrace (provoz): 10 Hz 150 Hz, 2g
- Délka odizolování: 10 mm
- Montážní poloha: Vertikálně nebo horizontálně
- Maximální ztrátový výkon při jmenovitých podmínkách: 2,76 W (při max. Přípustném zatížení)
- Třída ochrany III
- Frekvence: 12 Hz (max. Doporučená frekvence signálu snímače, jako proudový vstup); 2 Hz (max. Doporučená frekvence signálu čidla, jako napěťový vstup)
- CE: CE
- Připojovací technika: Připojovací technika
- Poznámka pro použití: Pouze pro průmyslové použití
- Odolnost proti zkratu: Ano
- Připojení vodiče: Připojení vodiče
- Analogový
- Proud: Max. 30 mA (odběr proudu senzoru na kanál)
- Pokyny pro montáž: Pozor na snižování výkonu
- Nadmořská výška: ≤ 2000 m (nad mořem)
- Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
- Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
- Ochranné zapojení: Ochrana proti přetížení, při proud 38 mA
- Ukazatel stavu nabití: 4 LED (žlutá, červená)
- Jméno: A1/A2
- Použití: Analogové IN
- Napájení
- Barva (pouzdro): Žlutá (RAL 1018)
- Spínací proud: Max. 14 a (Δt = 1 ms při US)
- Zobrazení provozního napětí: 1x LED (zelená)
- Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 6 a)
- Jmenovitý napájecí proud IS: typ. 82 mA (bez napájení senzoru); typ. 212 mA (s napájením senzoru)
- Bezpečnostní údaje: Bezpečnostní údaje
- Časy: Časy
- Jmenovitý provozní režim: 100 % ED
- Jmenovité rázové napětí / izolace: Základní izolace 4 kV mezi všemi proudovými obvody a pouzdrem; galvanické oddělení, funkční izolace 0,5 kV mezi logikou a analogovými vstupy a mezi sebou navzájem
- Doba filtrace: typ. 5 ms (při poruchám napětí US)
- Bezpečnostní údaje: EN ISO 13849: Bezpečnostní údaje: EN ISO 13849
- Úroveň výkonu (PL): e (2kanálové zapojení); d (1kanálové zapojení)
- Safety Integrity Level (sil): 3 (2kanálové zapojení); 2 (1kanálové zapojení)
- Bezpečnostní data: EN IEC 62061: Bezpečnostní data: EN IEC 62061
- Ochrana pro vestavbu, minimální: IP54
- Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
- OZNAČENÍ VSTUPU: V S1, V S2, V S3, V S4
- Vstupní odpor proudového vstupu 290 Ω ±25 % (vč. Vnitřního ochranného zapojení)
- Max. Přípustný proud: Max. 35 mA (jako proudový vstup)
- Mezní frekvence (3 dB): 160 Hz (dolní propust RC,1. Pořádek, jako proudový vstup); 4 Hz (RC dolní propust, jako napěťový vstup)
- Vstupní signál proudu: 0 mA... 25 mA (měřicí rozsah); 0 mA... 20 mA (nastavitelný rozsah měření s diagnostickým rozsahem 20,1 mA ... 23 mA); 4 mA... 20 mA (nastavitelný rozsah měření s diagnostickým rozsahem 20,1 mA ... 23 mA (horní hranice), 2,5 mA ... 3,8 mA (dolní limit)
- Popis vstupů: Bezpečnostní analogové vstupy, lze nakonfigurovat jako proudové nebo napěťové vstupy, odděleně napětí
- Počet vstupů: 4
- Vstupní signál napětí: 0 v... 12 v (rozsah měření); 0 v... 10 v (nastavitelný rozsah měření s diagnostickým rozsahem 10,05 v ... 11,5 v (horní hranice), 0,1 v (dolní hranice)
- Přesnost: typ. ± 2 % (jako proudový vstup, relativní k hodnotě rozsahu měření); max. ± 2,5 % (jako proudový vstup); typ. ± 1 % (jako napěťový vstup, relativní k hodnotě rozsahu měření); max. ± 1,5 % (jako vstupní napětí)
- Napájecí napětí 24 v DC ± 3 %
- zasunutí: ano
- Ovládání: 1 a 2 kanály
- Příkon na US: typ. 1,96 W (bez napájení senzoru); typ. 5,08 W (napájení senzoru)
- Kategorie zastavení: 0
- Doba náběhu: Min. 5 s (čas člunu); max. 10 s (čas člunu)
- Doba odezvy: Viz uživatelská příručka
- Rozhraní: Sběrnice na DIN lištu pro připojení k Master modulu, součástí dodávky
- Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení
- Bezpečnostní data: IEC 61508 - vysoko demand při 1kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 1kanálovém zapojení
- Vstupní odpor vstupu napětí: 185 kΩ ±25 %
- Poznámka ke přípojovací technice: Stíněná
- Rychlost snímání 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Přípustné napětí: Max. 24 v (jako proudový vstup); max. 14 v (jako napěťový vstup)
- Rozlišení a/D převodníku: 16 bitů
- Rozlišení (proud): 381 na
- Rozlišení (napětí): 152 μV
- Teplotní koeficienty: typ. ± 0,07 %/k; max. ± 0,07 %/K
- Přípustná délka kabelu: Max. 100 m (na každý vstup)
- NAPÁJENÍ SENZORU: VÝSTUP S1/0V ... OUT S4/0V: NAPÁJENÍ SENZORU: OUT S1/0V...OUT S4/0V
- Popis: Napájecí napětí senzoru na jeden analogový vstup
- Kategorie produktu
Rozšiřující modul
- Počet analogových vstupů
4
- Maximální počet vstupů
4
- Provozní napětí
24 V/DC
- V
107.74 mm
- Délka
113.6 mm
- Šířka
22.61 mm
IP20
- Rozm.
(d x š x v) 113.6 x 22.61 x 107.74 mm
- Připojení
Push-in připojení
- Číslo výrobce
1104986
- Typ
PSR-M-EF7-SAI4-PI
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- Hloubka
113.6 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Rozšiřující modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Rozšiřující modul 24 V/DC
Popis
Bezpečný rozšiřující modul s 4 bezpečnými analogovými vstupy, 0 v ... 10 v, 0 mA nebo 4 mA ... 20 mA, rozhraní TBUS, až Cat 4/PL e, sil 3, zásuvná svorka Push In, součástí dodávky je konektor TBUS
