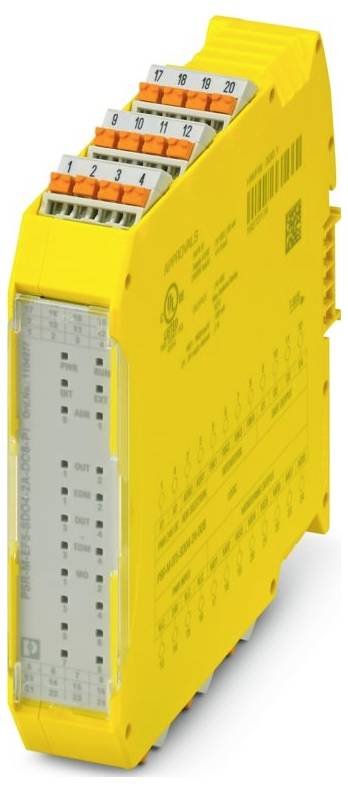

Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 Rozšiřující modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (8 665,29 Kč / kus)
8 665,29 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 14
- Šířka: 22,61 mm
- Výška: 107,74 mm
- Hloubka: 113,6 mm
- Materiál pouzdra: Polyamid PA, nezesílený
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -10 °C ... 55 °C (pozor na snižování výkonu)
- Okolní teplota (skladování/transport): -20 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Vibrace (provoz): 10 Hz 150 Hz, 2g
- Délka odizolování: 10 mm
- Montážní poloha: Vertikálně nebo horizontálně
- Maximální ztrátový výkon při jmenovitých podmínkách: 8,05 W (při max. Přípustném zatížení)
- Třída ochrany III
- CE: CE
- Připojovací technika: Připojovací technika
- Poznámka pro použití: Pouze pro průmyslové použití
- Délka kabelu: Max. 100 m (na každý výstup)
- Odběr proudu: typ. 10 mA (typ. U US); max. 13 mA (při řídícím napětí 28,8 v DC)
- Jmenovité výstupní napětí: 24 v DC (napájení přes A1)
- Připojení vodiče: Připojení vodiče
- Spínací frekvence: Max. 1/4 x tcyklus [Hz]
- Pokyny pro montáž: Pozor na snižování výkonu
- Nadmořská výška: ≤ 2000 m (nad mořem)
- Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
- Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
- Napětí 24 v DC (přes 24 v)
- Ochranné zapojení: Protiparalelní ochrana proti přepólování
- Zobrazení stavu: 12 x LED (žlutá); 4 x LED (zelená, žlutá, červená); 1x LED (zelená), 2x LED (oranžová)
- Rozsah výstupního napětí: 18,2 v DC... 27,8 V DC (US - 1 V)
- Další informace
- Použití: Bezpečné vypnutí
- Napájení
- Barva (pouzdro): Žlutá (RAL 1018)
- Spínací proud: Max. 2,5 a (Δt na 1ms)
- Popis výstupu: PNP, IEC 61131-2 typ 0,1; nezabezpečeno; referenční hmotnost A2
- Náběhový proud: Max. 1,1 a (Δt = 3 s pro US)
- Zobrazení provozního napětí: 1x LED (zelená)
- Trvalý mezní proud: 100 mA (na kanál); 0,8 a (celkový proud všech digitálních oznamovacích výstupů)
- Svodový proud: Max. 100 µA
- Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 5 a)
- Jmenovitý napájecí proud IS: < 0,5 mA (výstupy neaktivní); max. 20 mA (výstupy aktivní, bez zatížení)
- Bezpečnostní údaje: Bezpečnostní údaje
- Časy: Časy
- Jmenovitý provozní režim: 100 % ED
- Jmenovité rázové napětí / izolace: Základní izolace 4 kV mezi napájením 24 v a I/o k pouzdru
- Doba filtrace 250 ms ± 2 ms (testovací pulzace > 500 ms)
- Počet výstupů: 8
- Bezpečnostní údaje: EN ISO 13849: Bezpečnostní údaje: EN ISO 13849
- Úroveň výkonu (PL): e (2kanálové zapojení); d (1kanálové zapojení)
- Safety Integrity Level (sil): 3 (2kanálové zapojení); 2 (1kanálové zapojení)
- Bezpečnostní data: EN IEC 62061: Bezpečnostní data: EN IEC 62061
- Ochrana pro vestavbu, minimální: IP54
- Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
- Popis vstupu: IEC 61131-2 typ 3
- Počet vstupů: 4
- Zobrazení chyb 2x LED (červená)
- Rozsah vstupního napětí „0“ signál: 0 v DC... 5 V DC
- Rozsah vstupního napětí „1“ signál: 11 v DC... 28,8 V/DC
- Max. Kapacitní zatížení: Max. 820 nF
- zasunutí: ano
- Ovládání: 1 a 2 kanály
- Příkon v US: < 12 mW (výstupy neaktivní); max. 0,48 W (aktivní výstupy, bez zátěže)
- Kategorie zastavení: 0
- Doba náběhu: Min. 5 s (čas člunu); max. 10 s (čas člunu)
- Vstupní proud „0“ signál: < 1 mA
- Max. Přípustný celkový odpor vedení: 1,2 kΩ (vstupní a reset okruh u US)
- Ohmická zátěž: Min. 180 Ω (mezní trvalý proud)
- Ochrana proti zkratu: Ano (omezení při 1,1 a)
- Vybíjecí obvod: Ne
- Doba odezvy: Viz uživatelská příručka
- Rozhraní: Sběrnice na DIN lištu pro připojení k Master modulu, součástí dodávky
- DIGITÁLNÍ: O1, O2, O3, O4: DIGITÁLNÍ: O1, O2, O3, O4
- Max. Indukční zátěž: Max. 2,4 MH
- Rozsah jmenovitého výstupního napětí: 18,6 v DC... 28,2 V DC (US - 0,6 V)
- Výstupní napětí ve vypnutém stavu: Max. 0,1 V.
- Zkušební impulsy: < 120 µs (zkušební pulsy s nízkým testovacím impulsem); ≥ 650 ms (zkušební pulsy< s nízkým testovacím impulsem); 150 µs (zkušební impulsy, vysoké zkušební impulsy); ≥ 1,5 s (zkušební pulsy, vysokotestovací pulsy)
- Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení
- Bezpečnostní data: IEC 61508 - vysoko demand při 1kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 1kanálovém zapojení
- Digitální: Reset vstupy (FBK1, FBK2, FBK3, FBK4): Digitální: Reset vstupy (FBK1, FBK2, FBK3, FBK4)
- DATUM A ČÍSLO SCHVÁLENÍ: MO6, MO7, MO8: HLÁSÍ: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8
- Kategorie produktu
Rozšiřující modul
- Počet digitálních vstupů max.
4
- Maximální počet vstupů
4
- Počet výstupů max.
12
- Počet výstupů tranzistoru max.
12
- Provozní napětí
24 V/DC
- V
107.74 mm
- Délka
113.6 mm
- Šířka
22.61 mm
IP20
- Rozm.
(d x š x v) 113.6 x 22.61 x 107.74 mm
- Připojení
Push-in připojení
- Číslo výrobce
1104977
- Typ
PSR-M-EF5-SDO4-2A-DO8-PI
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- Hloubka
113.6 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564007 Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 Rozšiřující modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564007 Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 Rozšiřující modul 24 V/DC
Popis
Bezpečný rozšiřující modul s 4 bezpečnými výstupy (2 a), 4 reset vstupy, 8 výstupy pro hlášení, TBUS rozhraní, až sil 3, Cat 4 / PL e, zásuvná svorka Push In, konektor TBUS je součástí dodávky
