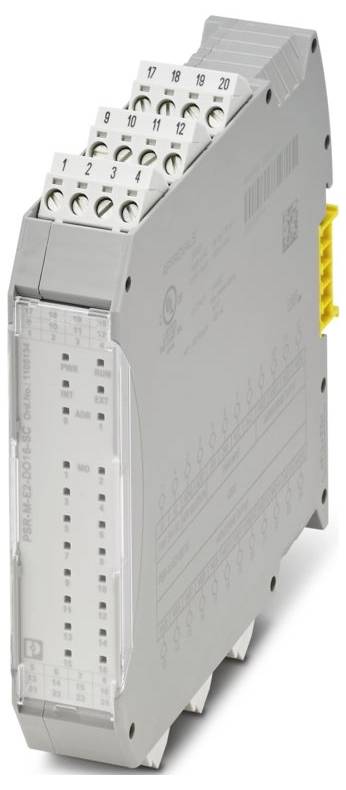

Phoenix Contact PSR-M-E2-DO16-SC 1105134 Rozšiřující modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 569,42 Kč / kus)
7 569,42 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 22,61 mm
- Výška: 112,58 mm
- Hloubka: 113,6 mm
- Materiál pouzdra: Polyamid PA, nezesílený
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -10 °C ... 55 °C (pozor na snižování výkonu)
- Okolní teplota (skladování/transport): -20 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Vibrace (provoz): 10 Hz 150 Hz, 2g
- Délka odizolování: 7 mm
- Montážní poloha: Vertikálně nebo horizontálně
- Maximální ztrátový výkon při jmenovitých podmínkách: 3,5 W (při max. Přípustném zatížení)
- Třída ochrany III (EN 50178)
- Připojovací technika: Připojovací technika
- Poznámka pro použití: Pouze pro průmyslové použití
- Délka kabelu: Max. 100 m (na každý výstup)
- Připojení vodiče: Připojení vodiče
- Spínací frekvence: Max. 1/4 x tcyklus [Hz]
- Pokyny pro montáž: Pozor na snižování výkonu
- Nadmořská výška: ≤ 2000 m (nad mořem)
- Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
- Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
- Napětí 24 v DC (přes 24 v)
- Ochranné zapojení: Supresorová dioda
- Ukazatel stavu: 1x LED (zelená), 2x LED (oranžová); 16 x LED (žlutá)
- Rozsah výstupního napětí: 18,2 v DC... 27,8 V DC (US - 1 V)
- Další informace
- Použití: Rozšiřující modul
- Napájení
- Barva (pouzdro): Žlutá (RAL 1018)
- Spínací proud: 10 a (vždy v bodě svorky 5 nebo 6, Δt = 1 ms při US)
- Popis výstupu: PNP, IEC 61131-2 typ 0,1; nezabezpečeno; referenční hmotnost A2
- Náběhový proud: Max. 1,1 a (Δt = 3 s pro US)
- Zobrazení provozního napětí: 1x LED (zelená)
- Trvalý mezní proud: 100 mA (na kanál); 1,6 a (celkový proud všech digitálních oznamovacích výstupů)
- Svodový proud: Max. 100 µA
- Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 5 a)
- Jmenovitý napájecí proud IS: typ. 20 mA (výstupy aktivní, bez zatížení)
- Časy: Časy
- Jmenovitý provozní režim: 100 % ED
- Jmenovité rázové napětí / izolace: Základní izolace 4 kV mezi všemi proudovými draky a pouzdrem
- Doba filtrace: typ. 1 ms (při porušení napětí)
- Počet výstupů: 16
- Ochrana pro vestavbu, minimální: IP54
- Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
- Zobrazení chyb 2x LED (červená)
- zasunutí: ano
- Příkon na US: typ. 0,72 W
- Doba náběhu: Min. 5 s (čas člunu); max. 10 s (čas člunu)
- Ohmická zátěž: Min. 180 Ω (mezní trvalý proud)
- Ochrana proti zkratu: Ano (omezení při 1,1 a)
- Vybíjecí obvod: Ne
- Doba odezvy: Viz uživatelská příručka
- Rozhraní: Sběrnice na DIN lištu pro připojení k Master modulu, součástí dodávky
- Výstupní napětí ve vypnutém stavu: Max. 0,1 V.
- Ohlášení: MO1 ... MO16: Hlásí: MO1 ... MO16
- Kategorie produktu
Rozšiřující modul
- Počet výstupů max.
16
- Počet výstupů tranzistoru max.
16
- Provozní napětí
24 V/DC
- V
112.58 mm
- Délka
113.6 mm
- Šířka
22.61 mm
IP20
- Rozm.
(d x š x v) 113.6 x 22.61 x 112.58 mm
- Připojení
šroubové připojení
- Displej
Ano
- Číslo výrobce
1105134
- Typ
PSR-M-E2-DO16-SC
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
55 °C
- Min. okolní teplota
-10 °C
- Hloubka
113.6 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564012 Phoenix Contact PSR-M-E2-DO16-SC 1105134 Rozšiřující modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564012 Phoenix Contact PSR-M-E2-DO16-SC 1105134 Rozšiřující modul 24 V/DC
Popis
Rozšiřovací modul s 16 výstupy pro hlášení, rozhraní TBUS, zásuvná šroubová svorka, spojka TBUS je součástí dodávky
