Phoenix Contact PSR-M-E1-DO8-SC 1105132 Rozšiřující modul 24 V/DC

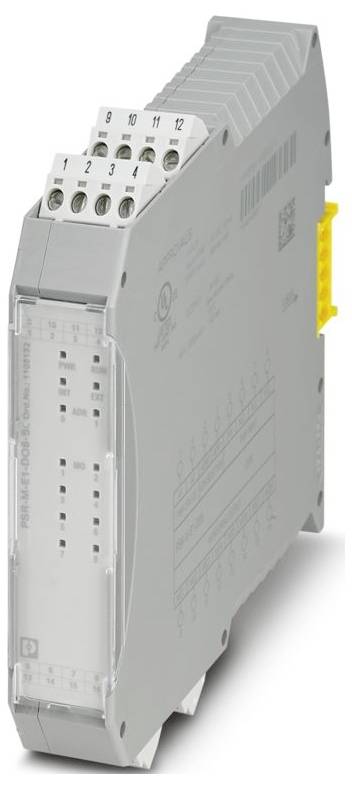

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 24. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 475,21 Kč / kus)

6 475,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment: 0,5 Nm 0,6 Nm
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 12
Šířka: 22,61 mm
Výška: 112,58 mm
Hloubka: 113,6 mm
Materiál pouzdra: Polyamid PA, nezesílený
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -10 °C ... 55 °C (pozor na snižování výkonu)
Okolní teplota (skladování/transport): -20 °C... 85 °C
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Vibrace (provoz): 10 Hz 150 Hz, 2g
Délka odizolování: 7 mm
Montážní poloha: Vertikálně nebo horizontálně
Maximální ztrátový výkon při jmenovitých podmínkách: 1,82 W (při max. Přípustném zatížení)
Třída ochrany III (EN 50178)
Připojovací technika: Připojovací technika
Poznámka pro použití: Pouze pro průmyslové použití
Délka kabelu: Max. 100 m (na každý výstup)
Připojení vodiče: Připojení vodiče
Spínací frekvence: Max. 1/4 x tcyklus [Hz]
Pokyny pro montáž: Pozor na snižování výkonu
Nadmořská výška: ≤ 2000 m (nad mořem)
Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
Napětí 24 v DC (přes 24 v)
Ochranné zapojení: Supresorová dioda
Ukazatel stavu: 1x LED (zelená), 2x LED (oranžová); 8 x LED (žlutá)
Rozsah výstupního napětí: 18,2 v DC... 27,8 V DC (US - 1 V)
Další informace
Použití: Rozšiřující modul
Napájení
Barva (pouzdro): Žlutá (RAL 1018)
Spínací proud: 2 a (Δt = 1 ms při US)
Popis výstupu: PNP, IEC 61131-2 typ 0,1; nezabezpečeno; referenční hmotnost A2
Náběhový proud: Max. 1,1 a (Δt = 3 s pro US)
Zobrazení provozního napětí: 1x LED (zelená)
Trvalý mezní proud: 100 mA (na kanál); 400 mA (celkový proud všech digitálních oznamovacích výstupů)
Svodový proud: Max. 100 µA
Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 4 a)
Jmenovitý napájecí proud IS: typ. 20 mA (výstupy aktivní, bez zatížení)
Časy: Časy
Jmenovitý provozní režim: 100 % ED
Jmenovité rázové napětí / izolace: Základní izolace 4 kV mezi všemi proudovými draky a pouzdrem
Doba filtrace: typ. 1 ms (při porušení napětí)
Počet výstupů: 8
Ochrana pro vestavbu, minimální: IP54
Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
Zobrazení chyb 2x LED (červená)
zasunutí: ano
Příkon na US: typ. 0,48 W
Doba náběhu: Min. 5 s (čas člunu); max. 10 s (čas člunu)
Ohmická zátěž: Min. 180 Ω (mezní trvalý proud)
Ochrana proti zkratu: Ano (omezení při 1,1 a)
Vybíjecí obvod: Ne
Doba odezvy: Viz uživatelská příručka
Rozhraní: Sběrnice na DIN lištu pro připojení k Master modulu, součástí dodávky
Výstupní napětí ve vypnutém stavu: Max. 0,1 V.
DATUM A ČÍSLO SCHVÁLENÍ: MO6, MO7, MO8: HLÁSÍ: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8
