Name: Phoenix Contact PSR-CT-GWY-1DGN-IOL-PI 1106407 datové rozhraní 24 V/DC
Brand: Phoenix Contact
SKU: 3564048
Availability: SoldOut

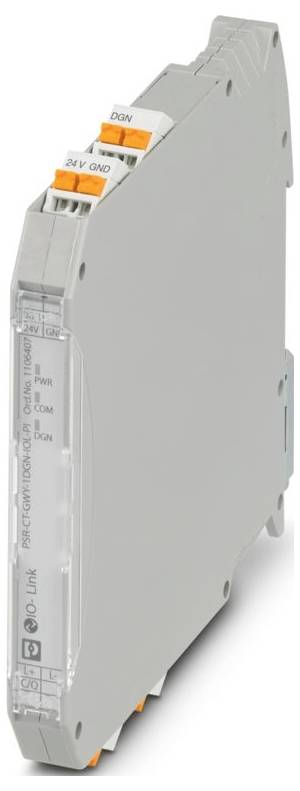

Phoenix Contact PSR-CT-GWY-1DGN-IOL-PI 1106407 datové rozhraní 24 V/DC-0

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (3 731,40 Kč / kus)

3 731,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ připojení: Připojení Push In
Šířka: 12,5 mm
Výška: 108 mm
Hloubka: 114,5 mm
Materiál krytu: PA
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Vibrace (provoz): 10 Hz 150 Hz, 5 g
Délka odizolování: 10 mm
Montážní poloha: Vertikálně nebo horizontálně
Maximální ztrátový výkon při jmenovitých podmínkách: 0,9 W (pokud IO-Link není aktivní)
CE: CE
Připojení: Vodič: 3 vodiče
Poznámka pro použití: Pouze pro průmyslové použití
Rozsah vstupního napětí: 0 v DC... napájení 18 - 30 V DC
Odběr proudu: typ. 30 mA
Provozní výška: ≤ 2000 m.
Max. úř. věst. Vlhkost vzduchu (provoz): 75 % (střední, 85 % příležitostně, žádné omrzání)
Šok: 15 g
Ochranné zapojení: Supresorová dioda
Zobrazení stavu: 2x LED (zelená, žlutá)
Označení: IO-Link
Napájení
Barva (pouzdro): Šedá (RAL 7042)
Spínací proud: typ. 3,1 a (Δt < 1,2 ms)
IO Link: IO Link
Zobrazení provozního napětí: 1x LED (zelená, žlutá, červená)
Bemessungsisolationsspannung: 30 V
Jmenovitý provozní režim: 100 % ED
Doba filtrace 1 ms (při poruchám napětí)
Příkon na UD: typ. 0,1 W (aktivní IO-Link, normální provoz); typ. 0,85 W (IO-Link)
Ochrana pro vestavbu, minimální: IP54
Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 75 % (v průměru, 85 % příležitostně, žádné omrzání)
Popis vstupu: Spínací a komunikační vedení IO-Link
Počet vstupů: 1
Jmenovité napětí pro periferní zařízení: 24 v DC -20 % / +25 % (je dodáváno přes rozhraní IO-Link na sloupu IO-Link).
Počet portů: 1
Typ portu: Třída a
Digitální: Diagnostický vstup (DGN): Digitální: Diagnostický vstup (DGN)

Kategorie produktu: datové rozhraní

Počet digitálních vstupů max.: 1

Maximální počet vstupů: 2

Provozní napětí: 24 V/DC

V: 108 mm

Délka: 114.5 mm

Šířka: 12.5 mm

: IP20

Rozm.: (d x š x v) 114.5 x 12.5 x 108 mm

Připojení: Push-in připojení

Číslo výrobce: 1106407

Typ: PSR-CT-GWY-1DGN-IOL-PI

Montáž: Montáž na DIN lištu

Max. okolní teplota: 60 °C

Min. okolní teplota: -25 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3564048 Phoenix Contact PSR-CT-GWY-1DGN-IOL-PI 1106407 datové rozhraní 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3564048 Phoenix Contact PSR-CT-GWY-1DGN-IOL-PI 1106407 datové rozhraní 24 V/DC

Popis

Modul Gateway pro záznam nebezpečných stavových a diagnostických dat bezpečnostních spínačů PSR-CT a pro přenos datových paketů do řídicí Master IO-Link

Tento text byl přeložen strojově.
