Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

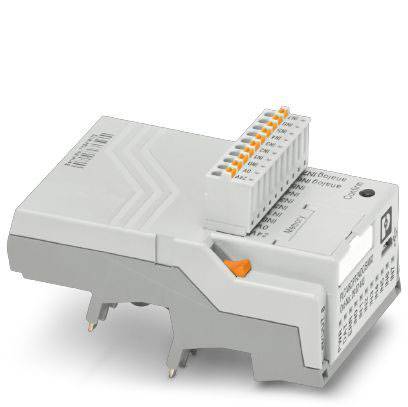

Šedé elektronické zařízení s připojovacími konektory, často používané pro řízení v automatizovaných systémech.

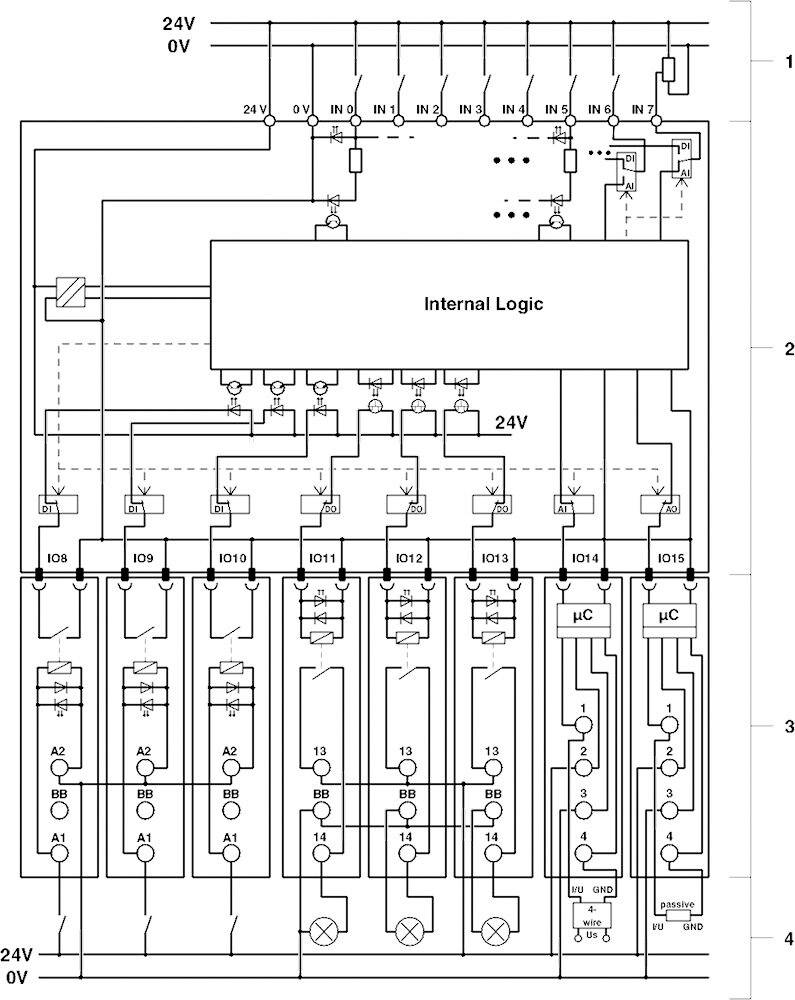

Schéma elektrického řídicího zařízení s několika vstupy (IN1-IN9) a výstupy (OUT1-OUT5), vnitřní logika umístěna uprostřed nahoře.

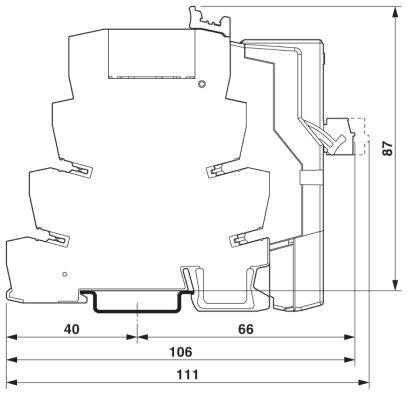

Příčný řez technické součásti s rozměry: šířka 111 mm, výška 87 mm, šířky dílu 40 mm, 66 mm.

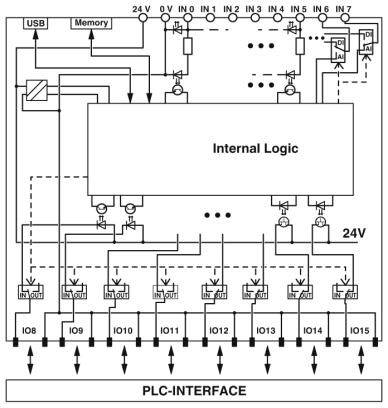

Schéma zapojení rozhraní PLC se vstupy, výstupy a vnitřní logikou. Zobrazuje připojení pro USB a paměť.

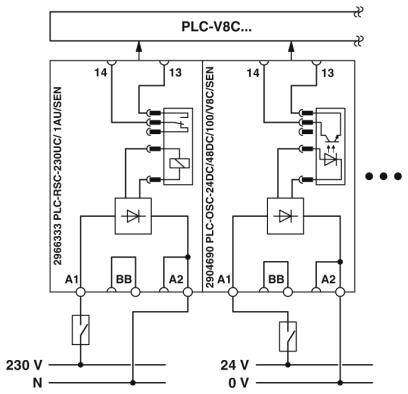

Schéma zapojení ukazuje elektrické propojení PLC systému se dvěma reléovými moduly, přičemž každý modul má vstupy na 230 V a 24 V a výstupy na 0 V.

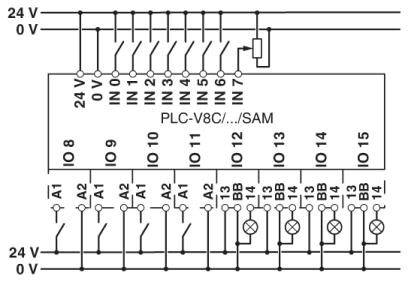

Schéma elektrického zapojení PLC řídicí jednotky se vstupními a výstupními svorkami, číslovanými od 0 do 15, znázorňující elektrické propojení a značení.

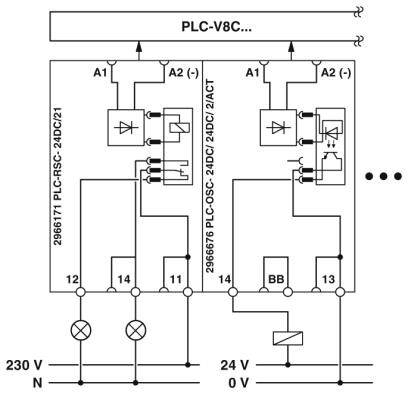

Schéma zapojení reléového modulu 'PLC-V8C'. Zobrazuje připojovací body, napěťové vstupy (230V, 24V) a řídicí obvody pro 2 relé.

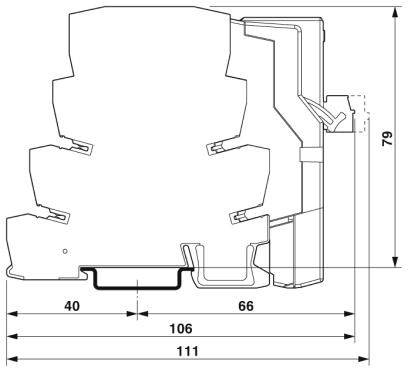

Technický výkres příčného řezu profilu s rozměry: šířka 111, výška 79 mm, zaměřený na detaily struktury.

1/8

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (4 152,89 Kč / kus)

4 152,89 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Popis vstupu: EN 61131-2 typ 3
Počet vstupů: 8 (2 jako analogový konfigurovatelné)
Ochranné zapojení: ochrana proti přepólování
Barva: šedá
Zobrazení stavu: zelená LED
Rozsah vstupního napětí: 0 V ... 10 V
Vstupní odpor:> 3,5 kΩ
Příkon: typicky 4 mA
Počet výstupů: ≤ 8
Hodiny reálného času přesnost: ±2 s/d
Hodiny reálného času Vyrovnáavcí čas: 96 h (kondenzátor)
Montážní poloha: libovolná
Montáž poznámka: lze zapojit do 8 x PLC svorka
Délka odizolování: 9 mm
Počet konektorů: 1
Pevný průřez vodiče: 0,14 mm² ... 1,5 mm²
Průřez vodiče - flexibilní: 0,14 mm² ... 1,5 mm²
Průřez vodiče AWG: 26 ... 16
Bemessungsisolationsspannung: 50 V
Impulzní rázové napětí: 0,8 kV
Stupeň znečištění: 2
Kategorie přepětí: III

Typ: PLC-V8C/PT-24DC/SAM2

Počet analogových vstupů: 2

Počet digitálních vstupů max.: 6

Maximální počet vstupů: 8

Počet výstupů max.: 8

Připojitelné běžné spojky: 8

Počet vstupů: 8 x

Počet výstupů: 8 x

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 26.4 V/DC

Provozní napětí max.: 26.4 V/DC

Provozní napětí: 24 V/DC

V: 111 mm

Délka: 87 mm

Šířka: 50 mm

: IP20

Rozm.: (d x š x v) 87 x 50 x 111 mm

Připojovací technika: Push-in připojení

Připojení: Push-in připojení

Max. odběr proudu: 4 mA

Číslo výrobce: 2907443

Max. okolní teplota: +50 °C

Min. okolní teplota: -20 °C

Logické napětí UL: 24 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Popis

PLC logic Stand-alone logický modul, 2.generace, s 16 I/Os, lze zapojit do 8 digitálních nebo analogových PLC svorka, nelze přidávat, hodiny reálného času, Micro USB, záznam na paměťové modul a Bluetooth adaptér, Push-in

Tento text byl přeložen strojově.
