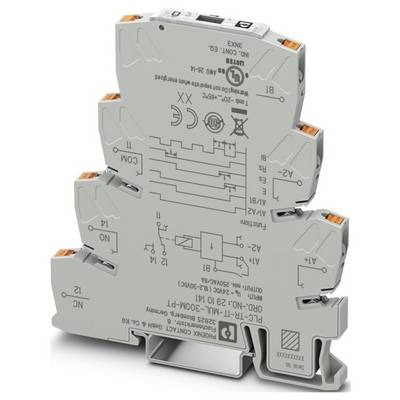

Phoenix Contact PLC-TR-1T-MUL-300M-PT 2910141 časové relé, 0.1 s - 300 min, 250 V/AC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
časové relé
Provedení
multifunkční
Funkce
nastavitelná doba prodlevy
Provozní napětí
24 V/DC
Datasheety: (PDF)
Počet
Celková cena (2 339,00 Kč / kus)
2 339,00 Kč
Včetně DPH.
Už jen 10 Ks skladem!
Technické parametry
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
- Průřez vodiče AWG: 26... 14
- Šířka: 6,2 mm
- Výška: 80 mm
- Hloubka: 86 mm
- Barva: Šedá (RAL 7042)
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -20 °C ... 65 °C
- Teplota okolí (skladování/přeprava): -25 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: IEC 61812-1; IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 15 %... 85 %
- Označení připojení: S potenciálními plochami, svorky A1-B1
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Značení: UL/C-UL seznam UL 508
- UL, USA/Kanada: UL, USA/Kanada
- Provozní režim: 100 % ED
- CE: CE
- ROZSAH VSTUPNÍHO NAPĚTÍ: 24 V DC (19,2 V DC ... 30 V DC)
- Jmenovitý příkon: 0,45 W (při 24 v DC)
- Montážní informace: Na DIN lištu NS 35 podle EN 60715
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Rušivé vyzařování: Rušení
- Odolnost vůči rušení EN 61000-6-2
- Spínací napětí maximálně: 250 v /AC
- Ukazatel stavu: Zelená LED (Power); žlutá LED (relé aktivní)
- Provedení kontaktu: 1 beznapěťový střídač
- Jmenovité izolační napětí: 300 v AC
- Impulzní rázové napětí: 6 kV
- Spínání: Spínání
- Životnost - mechanické měření: 2x 107 spínacích cyklů
- Vypínací výkon (ohmická zátěž) maximálně: 1500 VA (6 a / 250 v AC)
- Životnost: 2x 105 spínacích cyklů
- Výstupní pojistka 6,3 a (rychlá)
- Doba opětovné připravenosti: 50 ms
- Přesnost opakování: ≤ 0,5 % (z plného rozsahu stupnice)
- Typ izolace: Polyamid PA, samohasicí
- Rozsah nastavení času: 0,1 s... 300 min (4 rozsahy řádků)
- Přesnost nastavení: ≤ 2,5 % (z plného rozsahu stupnice)
- Daně: Daně
- Délka řídicího impulsu: ≥ 50 ms
- Druh obalu
Piece
- Kategorie produktu
časové relé
- Typ
PLC-TR-1T-MUL-300M-PT
- Provedení
multifunkční
- Připojení
Push-in připojení pružinovou svorkou
- Funkce
nastavitelná doba prodlevy
- Provozní napětí
24 V/DC
- Min. provozní napětí
19.2 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
19.2 - 30 V/DC
- Typ kontaktu
1 přepínací kontakt
- Spínací napětí (max.)
250 V/AC
- Max. spínací výkon
1500 VA
- Časový rozsah (min.)
0.1 s
- Časový rozsah (max.)
300 min
- Min. teplota
-20 °C
- Max. teplota
65 °C
IP20
- Šířka
6.2 mm
- V
80 mm
- Hloubka
86 mm
- Rozm.
(š x v x h) 6.2 x 80 x 86 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 3580315 Phoenix Contact PLC-TR-1T-MUL-300M-PT 2910141 časové relé, 0.1 s - 300 min, 250 V/AC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580315 Phoenix Contact PLC-TR-1T-MUL-300M-PT 2910141 časové relé, 0.1 s - 300 min, 250 V/AC, 1 ks
Popis
Multifunkční časové relé v mimořádně úzkém provedení s 4 funkcemi, nastavitelným časovým rozsahem (0,1 s až 300 min), 1 měničem, připojením Push In
