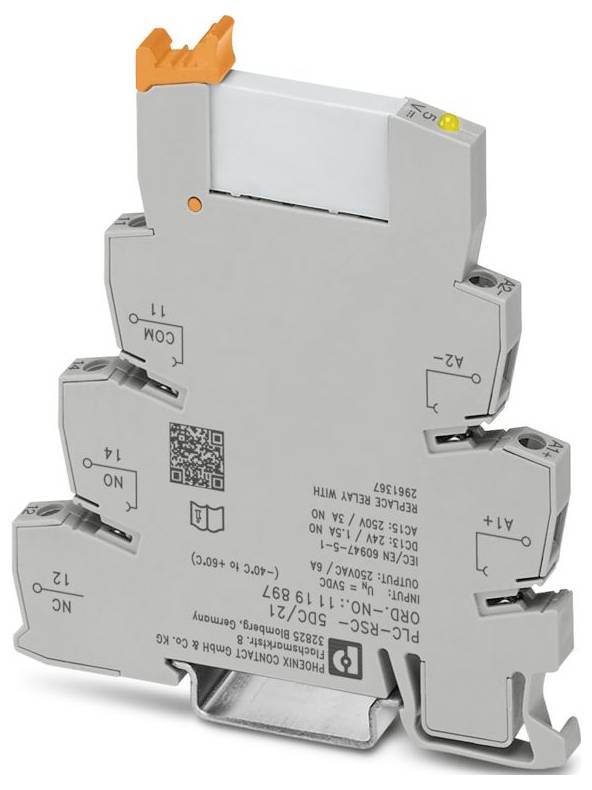

Phoenix Contact PLC-RSC- 5DC/21 Relé modul 1 přepínací kontakt Piece 10 ks

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

Relé modul

Typ kontaktu

1 přepínací kontakt

Spínací napětí (max.)

250 V DC/AC

Typ

PLC-RSC- 5DC/21

Datasheety: (PDF)

Doručení: Pá 9. 10.

153 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (319,75 Kč / kus)

3 197,52 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina výrobků: ROZHRANÍ PLC
Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment: 0,6 Nm 0,8 Nm
Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,2 mm²... 2,5 m² (jednoduchá kabelová dutinka); 2x 0,5 m²... 1,5 m² (kabelová dutinka TWIN)
Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
Průřez vodiče AWG: 26... 14
Šířka: 6,2 mm
Výška: 80 mm
Hloubka: 94 mm
Barva: Šedá (RAL 7042)
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -40 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: IEC 60947-5-1
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 3
Délka odizolování: 8 mm
Montážní poloha: libovolná
Poznámka k provozu: Ochrana výrobku před dotykem (při napětí > 25 v AC / 60 v DC) musí být zajištěna prostřednictvím usměrňovače. Jedná se o vestavný přístroj bez ochrany před přímým dotykem.
Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
Maximální ztrátový výkon při jmenovitých podmínkách: 0,2 W.
Provozní režim: 100 % ED
CE: CE
Certifikát: TAE00196
Rozsah vstupního napětí: 4,2 v DC... 7 V DC (20 °C)
Montážní pokyny: Stohovatelné bez vzdáleností
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Směrnice o nízkém napětí: Shoda se směrnicí NS
Ochranné zapojení: Ochrana proti přepólování | dioda proti přepólování; nulová dioda | nulová
Loďařský průmysl: Loďařský průmysl
Test znečištění: Test výfukových plynů
Spínací napětí nejvýše: 250 v AC/DC (při napětí vyšším než 250 v (L1, L2, L3) mezi stejnými svorkami sousedních modulů se nasadí oddělovací deska PLC-ATP. Potenciálové přemostění se provádí pomocí FBST 8-PLC... nebo... FBST 500...)
Použití: Univerzální
Zkratový proud: 200 a (zkratový proud)
Spínací proud max. 10 a (4 s)
Izolace: Bezpečné oddělení, zesílená izolace
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 12.01.2026
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 5 V DC
Typický vstupní proud při un: 38 mA
Zobrazení provozního napětí: žlutá LED
Provedení kontaktu: 1 přepínací kontakt
Trvalý mezní proud: 6 A.
Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
Typ kontaktu: Výkonový kontakt
UKCA: UKCA
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: D
HUMIDITY: A
Vibrace: B/C.
EMC: B
enclosure: Required protection according to the Rules shall be provided upon installation on board
Jmenovité izolační napětí: 250 v AC
Impulzní rázové napětí: 6 kV
Stupeň krytí (patice pro relé): IP20 (patice pro relé)
Druh ochrany (relé): RT III (relé)
Stupeň krytí (umístění): IP54 (umístění)
Spínání: Spínání
Životnost - mechanické měření: 2x 107 spínacích cyklů
Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
Strana patogena: Strana patogena
Spínací chování pohonu: Monostabilní
Pohon (polarita): Polarizovaný
Doba odezvy obvykle: 5 ms
Doba odpadu obvykle: 8 ms
Druh spínacího kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgSnO
Spínací napětí minimální: 5 v (100 mA)
Spínací proud minimální: 10 mA (12 v)
Vypínací výkon (ohmická zátěž) maximálně: 140 W (při 24 v DC); 20 W (při 48 v DC); 18 W (při 60 v DC) ; 23 W (při 110 v DC); 40 W (při 220 v DC); 1500 VA (při 250 v AC)
Spínací schopnost: 2 a (při 24 v, DC13); 0,2 a (při 110 v, DC13); 0,1 a (při 220 v, DC13); 3 a (při 24 v, AC15) ; 3 a (při 120 v, AC15); 3 a (při 230 v, AC15)
Jmenovité napětí (zapojené elektromechanické relé): 5 v DC
Výstupní pojistka 4 a GL/gG NEOZED

Druh obalu: Piece

Kategorie produktu: Relé modul

Typ: PLC-RSC- 5DC/21

Připojení: šroubovací

Řídicí napětí (min.): 4.2 V/DC

Řídicí napětí (max.): 7 V/DC

Reakční doba: 5 ms

Čas rozpadu: 8 ms

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO

Spínací napětí (max.): 250 V DC/AC

Max. spínací výkon: 1500 VA

Vlastnosti: S diodou s pólovou ochranou

: IP20

Max. teplota: 60 °C

Min. teplota: -40 °C

Hloubka: 94 mm

Šířka: 6.2 mm

V: 80 mm

Rozm.: (š x v x h) 6.2 x 80 x 94 mm

Obsah: 10 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3564494 Phoenix Contact PLC-RSC- 5DC/21 Relé modul 1 přepínací kontakt Piece 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3564494 Phoenix Contact PLC-RSC- 5DC/21 Relé modul 1 přepínací kontakt Piece 10 ks

Popis

PLC ROZHRANÍ, skládá se ze základní svorky PLC-BSC.../21 se šroubovým připojením a miniaturním zásuvným relé s výkonovým kontaktem, pro montáž na nosnou lištu NS 35/7,5, 1 měnič, vstupní napětí 5 v DC
