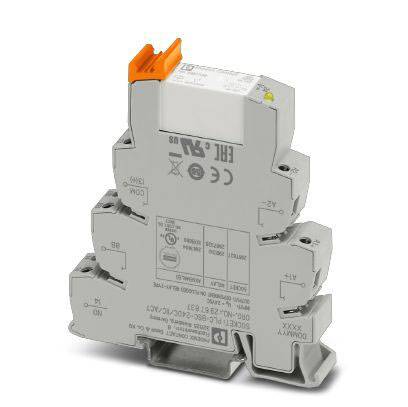

Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT reléový modul, 24 V/DC, 6 A, 1 spínací kontakt, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reléový modul
Typ kontaktu
1 spínací kontakt
Jmenovité napětí
24 V/DC
Spínací napětí (max.)
250 V DC/AC
Spínací proud (max.)
6 A
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
10
-
599,17 Kč
30
4% = 26,06 Kč
573,11 Kč
50
6% = 36,48 Kč
562,69 Kč
100
7% = 43,38 Kč
555,79 Kč
200
9% = 51,23 Kč
547,94 Kč
400
10% = 59,91 Kč
539,26 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 10
Násobky: 10
Celková cena (599,17 Kč / kus)
5 991,70 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Ztrátový výkon při Nennbedingung: 0,43 W
- Spínací napětí max. 250 V AC/DC
- Minimální spínací napětí: 12 V (při 100 mA)
- Spínací proud minimální: 100 mA (při 12 V DC)

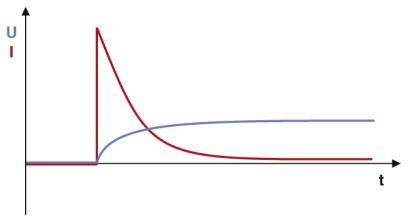

- Zapínací proud maximálně 165 A (20 ms)

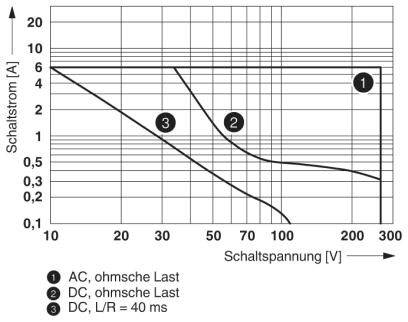

- Abschaltleistung (ohmická zátěž) maximálně:
- 144 W (při 24 V/DC)
- 58 W (při 48 V DC)
- 48 W (při 60 V DC)
- 50 W (při 110 V/DC)
- 80 W (při 220 V/DC)
- 1500 VA (při 250 V AC)
- Spínací výkon:
- 2 A (při 24 V, DC13)
- 0,2 A (při 110 V, DC13)
- 0,2 A (při 250 V, DC13)
- 6 A (při 24 V, AC15)
- 6 A (při 120 V AC15)
- 6 A (při 250 V AC15)
- Montážní poloha: libovolná
- Montáž poznámka: modulární bez vzdálenost
- Délka odizolování: 8 mm
- Pevný průřez vodiče: 0,14 mm² ... 2,5 mm²
- Průřez vodiče - flexibilní: 0,14 mm² ... 2,5 mm²
- Průřez vodiče AWG: 26 ... 14
- Bemessungsisolationsspannung: 250 V AC
- Impulzní rázové napětí: 6 kV
- Izolace: bezpečné oddělení, zesílená izolace
- Kategorie přepětí: III
- Kategorie produktu
reléový modul
- Typ
PLC-RSC- 24DC/ 1ICT/ACT
- Připojení
šroubovací
- Reakční doba
8 ms
- Čas rozpadu
10 ms
- Typ kontaktu
1 spínací kontakt
- Materiál kontaktu
AgSnO2
- Jmenovité napětí
24 V/DC
- Spínací napětí (max.)
250 V DC/AC
- Spínací proud (max.)
6 A
- Mechanická životnost
3x 10 7 spínacích cyklů
- Vlastnosti
s LED diodou
druh ochrany relé RT II
- Max. teplota
+60 °C
- Min. teplota
-40 °C
- Délka
94 mm
- Šířka
14 mm
- V
80 mm
- Rozm.
(d x š x v) 94 x 14 x 80 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2209097 Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT reléový modul, 24 V/DC, 6 A, 1 spínací kontakt, 1 ks
List technických údajů 2209097 Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT reléový modul, 24 V/DC, 6 A, 1 spínací kontakt, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209097 Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT reléový modul, 24 V/DC, 6 A, 1 spínací kontakt, 1 ks
Popis
Pro vysoké spínací proudy PLC rozhraní skládající se ze základní svorky PLC-BSC... / 1IC/ACT se šroubovým připojením a zásuvným miniaturním relé, k montáži na nosnou lištu NS 35/7,5, max. zapínací proud až 800 A, 1 pracovní kontakt, vstupní napětí 24 V DC
