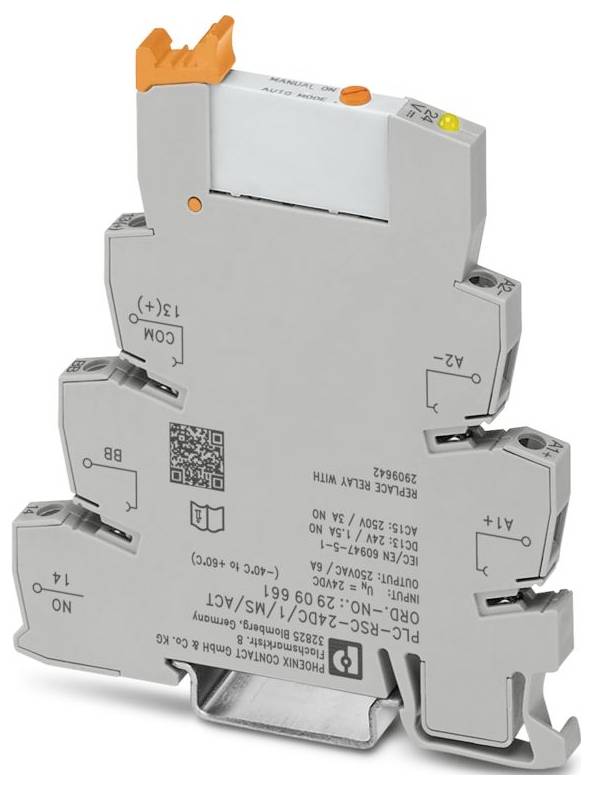

Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Relé modul 1 spínací kontakt Piece 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Relé modul
Typ kontaktu
1 spínací kontakt
Spínací napětí (max.)
250 V DC/AC
Typ
PLC-RSC- 24DC/ 1/MS/ACT
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
342,98 Kč
3
6% = 18,97 Kč
324,01 Kč
5
8% = 26,58 Kč
316,40 Kč
10
9% = 31,59 Kč
311,39 Kč
25
11% = 37,29 Kč
305,69 Kč
50
13% = 43,60 Kč
299,38 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (342,98 Kč / kus)
342,98 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: ROZHRANÍ PLC
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,6 Nm 0,8 Nm
- Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,2 mm²... 2,5 m² (jednoduchá kabelová dutinka); 2x 0,5 m²... 1,5 m² (kabelová dutinka TWIN)
- Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
- Průřez vodiče AWG: 26... 14
- Šířka: 6,2 mm
- Výška: 80 mm
- Hloubka: 94 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: IEC 60664; IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Kategorie přepětí: III
- Stupeň znečištění: 3
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,22 W.
- Provozní režim: 100 % ED
- CE: CE
- Certifikát: TAE00196
- Rozsah vstupního napětí: 18,5 v DC... 33,6 V DC (20 °C)
- Montážní pokyny: Stohovatelné bez vzdáleností
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Ochranné zapojení: Ochrana proti přepólování | dioda proti přepólování; nulová dioda | nulová
- Loďařský průmysl: Loďařský průmysl
- Test znečištění: Test výfukových plynů
- Spínací napětí nejvýše: 250 v AC/DC (při napětí vyšším než 250 v (L1, L2, L3) mezi stejnými svorkami sousedních modulů se nasadí oddělovací deska PLC-ATP. Potenciálové přemostění se provádí pomocí FBST 8-PLC... nebo... FBST 500...)
- Použití: Ruční spínač
- Zkratový proud: 200 a (zkratový proud)
- Spínací proud max. 10 a (4 s)
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 12.09.2025
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
- Typický vstupní proud při un: 9 mA
- Zobrazení provozního napětí: žlutá LED
- Typ kontaktu: 1 spínací kontakt
- Trvalý mezní proud: 6 A.
- Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
- Normy / předpisy: Normy / předpisy
- Typ kontaktu: Výkonový kontakt
- UKCA: UKCA
- Údaje pro stavbu lodí: Údaje pro stavbu lodí
- Teplota: D
- HUMIDITY: A
- Vibrace: B/C.
- EMC: B
- enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh krytí (relé): RT II (relé)
- Spínání: Spínání
- Životnost - mechanické: 1x 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kV AC (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy obvykle: 5 ms
- Doba odpadu obvykle: 8 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO
- Spínací napětí minimální: 5 v (při 100 mA)
- Spínací proud minimální: 10 mA (12 v)
- Vypínací výkon (ohmická zátěž) maximálně: 140 W (při 24 v DC); 20 W (při 48 v DC); 18 W (při 60 v DC) ; 23 W (při 110 v DC); 40 W (při 220 v DC); 1500 VA (při 250 v AC)
- Spínací schopnost: 2 a (při 24 v, DC13); 0,2 a (při 110 v, DC13); 0,1 a (při 220 v, DC13); 3 a (při 24 v, AC15) ; 3 a (při 120 v, AC15); 3 a (při 230 v, AC15)
- Izolační vlastnosti: Cívka/kontakt: Izolační vlastnosti: Cívka/kontakt
- Jmenovitá odolnost proti rázovému napětí: 6 kV
- Jmenovité napětí (zapojené elektromechanické relé): 24 v DC
- Výstupní pojistka 4 a GL/gG NEOZED
- Druh obalu
Piece
- Kategorie produktu
Relé modul
- Typ
PLC-RSC- 24DC/ 1/MS/ACT
- Připojení
šroubovací
- Řídicí napětí (min.)
18.5 V/DC
- Řídicí napětí (max.)
33.6 V/DC
- Reakční doba
5 ms
- Čas rozpadu
8 ms
- Typ kontaktu
1 spínací kontakt
- Materiál kontaktu
AgSnO
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
Se zkušebním tlačítkem
IP20
- Max. teplota
60 °C
- Min. teplota
-40 °C
- Hloubka
94 mm
- Šířka
6.2 mm
- V
80 mm
- Rozm.
(š x v x h) 6.2 x 80 x 94 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Relé modul 1 spínací kontakt Piece 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Relé modul 1 spínací kontakt Piece 1 ks
Popis
PLC ROZHRANÍ pro výstupní funkce, skládá se ze základní svorky PLC-BSC.../ACT se šroubovým připojením a zásuvným miniaturním relé s výkonovým kontaktem a ručním sepnutím, 1 spínací kontakt, vstupní napětí 24 v DC
