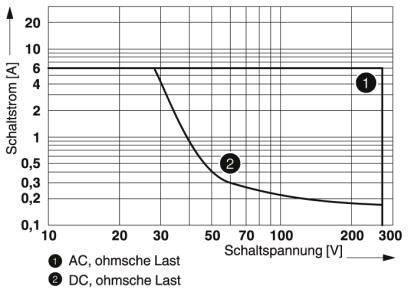

![Graf ukazuje spínací proud [A] v závislosti na spínacím napětí [V] se dvěma křivkami: AC a DC, ohmická zátěž. Spínací proud klesá se zvyšujícím se napětím.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002225763TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4

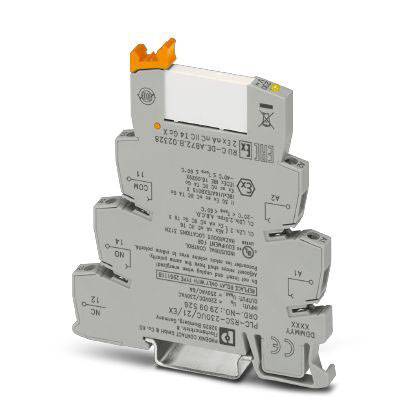

Phoenix Contact PLC-RSC-230UC/21/EX reléový modul, 230 V/AC, 6 A, 1 přepínací kontakt, 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reléový modul
Typ kontaktu
1 přepínací kontakt
Jmenovité napětí
230 V/AC
Spínací napětí (max.)
250 V DC/AC
Spínací proud (max.)
6 A
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
4 900,00 Kč
3
2% = 119,56 Kč
4 780,44 Kč
5
3% = 167,09 Kč
4 732,91 Kč
10
4% = 198,94 Kč
4 701,06 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (490,00 Kč / kus)
4 900,00 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Ztrátový výkon při Nennbedingung: 0,74 W
- Spínací napětí max. 250 V AC/DC (při napětích velký 250 V (L1, L2, L3) mezi stejné svorky vlivům sousedních moduly je oddělovací deska PLC ATP. Je Potenzialbruckung se s FBST 8-PLC, nebo... FBST 500...)
- Spínací napětí minimální: 5 V (při 100 mA)
- Spínací proud minimální: 10 mA (při 12 V)
- Zapínací proud maximálně: 10 A (4 s)
- Abschaltleistung (ohmická zátěž) maximálně:
- 140 W (při 24 V/DC)
- 20 W (při 48 V DC)
- 18 W (při 60 V DC)
- 23 W (při 110 V/DC)
- 40 W (při 220 V/DC)
- 1500 VA (při 250 V AC)
- Spínací výkon:
- 2 A (při 24 V, DC13)
- 0,2 A (při 110 V, DC13)
- 0,1 A (při 220 V, DC13)
- 3 A (při 24 V, AC15)
- 3 A (při 120 V AC15)
- 3 A (při 230 V AC15)
- Montážní poloha: libovolná
- Montáž poznámka: modulární bez vzdálenost
- Délka odizolování: 8 mm
- Pevný průřez vodiče: 0,14 mm² ... 2,5 mm²
- Průřez vodiče - flexibilní: 0,14 mm² ... 2,5 mm²
- Průřez vodiče AWG: 26 ... 14
- Kategorie přepětí: III
- Kategorie produktu
reléový modul
- Typ
PLC-RSC-230UC/21/EX
- Připojení
šroubovací
- Řídicí napětí (max.)
230 V/AC
- Reakční doba
7 ms
- Čas rozpadu
15 ms
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgSnO
- Jmenovité napětí
230 V/AC
- Spínací napětí (max.)
250 V DC/AC
- Spínací proud (max.)
6 A
- Max. spínací výkon
1500 VA
- Mechanická životnost
2x 10 7 spínacích cyklů
- Výkon cívky
0.74 W
- Vlastnosti
s LED diodou
IP20
- Max. teplota
+60 °C
- Min. teplota
-20 °C
- Délka
94 mm
- Šířka
6.2 mm
- V
80 mm
- Rozm.
(d x š x v) 94 x 6.2 x 80 mm
- Obsah
10 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2225763 Phoenix Contact PLC-RSC-230UC/21/EX reléový modul, 230 V/AC, 6 A, 1 přepínací kontakt, 10 ks
List technických údajů 2225763 Phoenix Contact PLC-RSC-230UC/21/EX reléový modul, 230 V/AC, 6 A, 1 přepínací kontakt, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2225763 Phoenix Contact PLC-RSC-230UC/21/EX reléový modul, 230 V/AC, 6 A, 1 přepínací kontakt, 10 ks
Popis
PLC rozhraní skládající se ze základní svorky tragschienenmontabler v 6,2 mm se šroubovým připojením a zásuvným miniaturním relé s výkonným kontaktem 6A, 1 měnič, vstupní napětí 230 V AC / 220 V DC. Schváleno podle ATEX a IECEx (zóna 2) a ex zóna třídy I, Div. 2.
