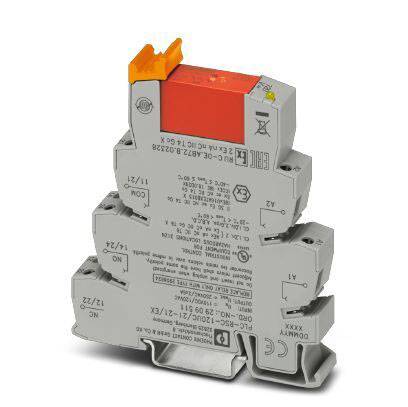

Phoenix Contact PLC-RSC-120UC/21-21/EX reléový modul, 120 V/AC, 6 A, 2 přepínací kontakty, 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reléový modul
Typ kontaktu
2 přepínací kontakty
Jmenovité napětí
120 V/AC
Spínací napětí (max.)
250 V DC/AC
Spínací proud (max.)
6 A
Datasheety: (PDF)
Počet (velikost balení 10 ks)
Celková cena (436,78 Kč / kus)
4 367,77 Kč
Bez DPH.
Doprava zdarma
Už jen 8 Set(y) skladem!
Technické parametry
- Ztrátový výkon při Nennbedingung: 0,54 W
- Spínací napětí max. 250 V AC/DC (při napětích velký 250 V (L1, L2, L3) mezi stejné svorky vlivům sousedních moduly je oddělovací deska PLC ATP. Je Potenzialbruckung se s FBST 8-PLC, nebo... FBST 500...)
- Spínací napětí minimální: 5 V AC/DC (při 10 mA)
- Spínací proud minimální: 10 mA (při 5 V)
- Zapínací proud maximálně: 15 A (300 ms)

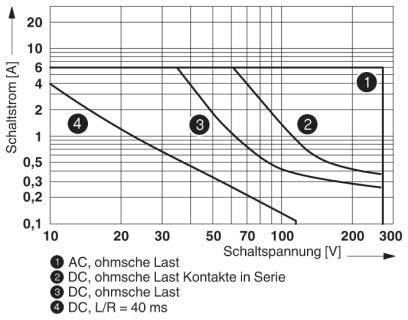

- Abschaltleistung (ohmická zátěž) maximálně:
- 140 W (při 24 V/DC)
- 85 W (při 48 V DC)
- 60 W (při 60 V DC)
- 44 W (při 110 V/DC)
- 60 W (při 220 V/DC)
- 1500 VA (při 250 V AC)
- Spínací výkon:
- 2 A (při 24 V, DC13)
- 0,2 A (při 250 V, DC13)
- 3 A (při 24 V, AC15)
- 3 A (při 120 V AC15)
- 3 A (při 250 V AC15)
- Montážní poloha: libovolná
- Montáž poznámka: modulární bez vzdálenost
- Délka odizolování: 8 mm
- Pevný průřez vodiče: 0,14 mm² ... 2,5 mm²
- Průřez vodiče - flexibilní: 0,14 mm² ... 2,5 mm²
- Průřez vodiče AWG: 26 ... 14
- Bemessungsisolationsspannung: 250 V AC
- Impulzní rázové napětí: 6 kV
- Izolace: bezpečné oddělení, zesílená izolace
- Kategorie přepětí: III
- Kategorie produktu
reléový modul
- Typ
PLC-RSC-120UC/21-21/EX
- Připojení
šroubovací
- Reakční doba
7 ms
- Čas rozpadu
10 ms
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgNi
- Jmenovité napětí
120 V/AC
- Spínací napětí (max.)
250 V DC/AC
- Spínací proud (max.)
6 A
- Mechanická životnost
3x 10 7 spínacích cyklů
- Vlastnosti
s LED diodou
S mostovým usměrňovačem
RT III
- Max. teplota
+60 °C
- Min. teplota
-20 °C
- Délka
94 mm
- Šířka
14 mm
- V
80 mm
- Rozm.
(d x š x v) 94 x 14 x 80 mm
- Obsah
10 ks
- Hloubka
94 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX reléový modul, 120 V/AC, 6 A, 2 přepínací kontakty, 10 ks
List technických údajů 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX reléový modul, 120 V/AC, 6 A, 2 přepínací kontakty, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX reléový modul, 120 V/AC, 6 A, 2 přepínací kontakty, 10 ks
Popis
PLC rozhraní skládající se ze základní svorky tragschienenmontabler v 14 mm se šroubovým připojením a zásuvným relé s výkonným kontaktem, 2 měnič, vstupní napětí 120 V AC / 110 V DC. Schváleno podle ATEX a IECEx (zóna 2) a ex zóna třídy I, Div. 2.
