Ilustrační obrázek

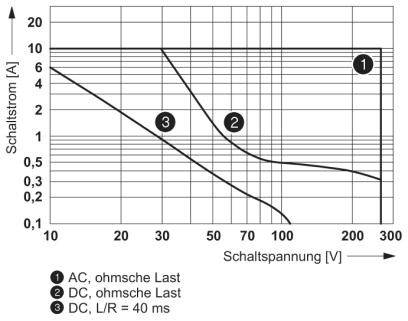

![Graf ukazuje spínací proud [A] v závislosti na spínacím napětí [V]; křivky pro AC odporovou zátěž, DC odporovou zátěž a DC L/R=40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

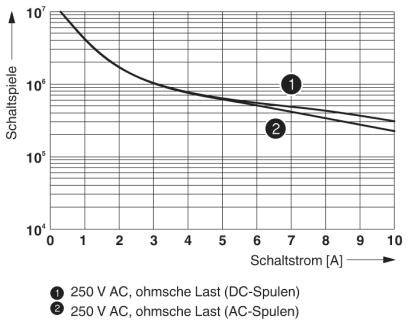

![Diagram: Životnost spínačů. Osy: Počet spínacích cyklů (vertikálně), Spínací proud [A] (horizontálně). Dvě křivky pro 250 V AC, odporová zátěž. Křivka 1: Stejnosměrné cívky; Křivka 2: Střídavé cívky.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Ilustrační obrázek

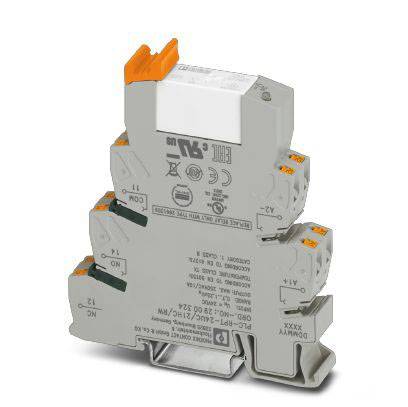

Phoenix Contact PLC-RPT- 24UC/21HC/RW reléový modul, 24 V/DC, 10 A, 1 přepínací kontakt, Piece, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
reléový modul
Typ kontaktu
1 přepínací kontakt
Jmenovité napětí
24 V/DC
Spínací napětí (max.)
250 V DC/AC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 685,12 Kč
3
3% = 46,67 Kč
1 638,45 Kč
5
4% = 65,38 Kč
1 619,74 Kč
10
5% = 77,85 Kč
1 607,27 Kč
25
5% = 91,84 Kč
1 593,28 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 685,12 Kč / kus)
1 685,12 Kč
Bez DPH.
Už jen 1 Ks skladem!
Technické parametry
- Ztrátový výkon při Nennbedingung: 0,48 W
- Spínací napětí max. 250 V AC/DC (při napětích velký 250 V (L1, L2, L3) mezi stejné svorky vlivům sousedních moduly je oddělovací deska PLC ATP.)
- Minimální spínací napětí: 12 V (při 10 mA)
- Spínací proud minimální: 10 mA (při 12 V)
- Zapínací proud maximálně: 30 A (300 ms)
- Abschaltleistung (ohmická zátěž) maximálně:
- 240 W (při 24 V/DC)
- 20 W (při 48 V DC)
- 18 W (při 60 V DC)
- 23 W (při 110 V/DC)
- 40 W (při 220 V/DC)
- 1500 VA (při 250 V AC)
- Spínací výkon:
- 2 A (24 V (DC13)
- 0,2 A (220 V (DC13)
- 6 A (230 V (AC 15)
- Montážní poloha: libovolná
- Montáž poznámka: modulární bez vzdálenost
- Délka odizolování: 8 mm
- Pevný průřez vodiče: 0,14 mm² ... 2,5 mm²
- Průřez vodiče - flexibilní: 0,14 mm² ... 2,5 mm²
- Průřez vodiče AWG: 26 ... 14
- Bemessungsisolationsspannung: 250 V AC
- Impulzní rázové napětí: 6 kV
- Izolace: základní izolace
- Kategorie přepětí: III
- Druh obalu
Piece
- Kategorie produktu
reléový modul
- Typ
PLC-RPT- 24UC/21HC/RW
- Připojení
pružinové připojení
- Reakční doba
5 ms
- Čas rozpadu
11 ms
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgNi
- Jmenovité napětí
24 V/DC
- Spínací napětí (max.)
250 V DC/AC
- Spínací proud (max.)
10 A
- Max. spínací výkon
1500 VA
- Mechanická životnost
3x 10 7 spínacích cyklů
- Výkon cívky
0.48 W
- Vlastnosti
s LED diodou
RT III
- Max. teplota
+70 °C
- Min. teplota
-40 °C
- Délka
94 mm
- Šířka
14 mm
- V
80 mm
- Rozm.
(d x š x v) 94 x 14 x 80 mm
- Obsah
1 ks
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW reléový modul, 24 V/DC, 10 A, 1 přepínací kontakt, Piece, 1 ks
List technických údajů 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW reléový modul, 24 V/DC, 10 A, 1 přepínací kontakt, Piece, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW reléový modul, 24 V/DC, 10 A, 1 přepínací kontakt, Piece, 1 ks
Popis
Certifikováno podle EN 50155. Vibrační odolnost vůči vibracím a otřesům podle EN 50155. Bezpečné odpojení dle DIN EN 50178 mezi cívkou a kontaktem.
