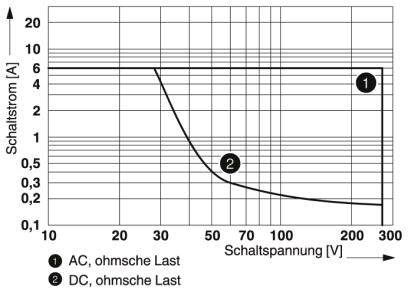

![Diagram znázorňuje spínací napětí v závislosti na spínacím proudu. Dvě křivky: ① AC, ohmická zátěž; ② DC, ohmická zátěž. Napětí [V], proud [A].](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002225769TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/5

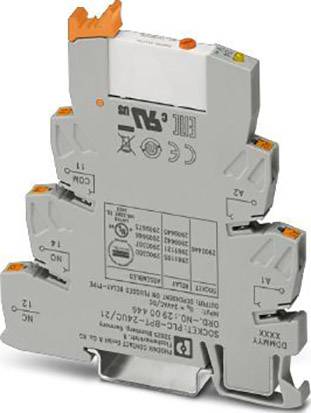

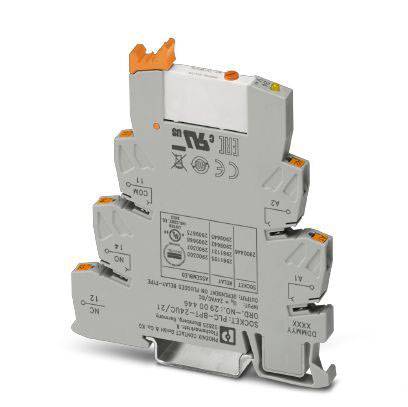

Phoenix Contact PLC-RPT- 24UC/21/MS reléový modul, 24 V DC/AC, 6 A, 1 přepínací kontakt, Piece, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
reléový modul
Typ kontaktu
1 přepínací kontakt
Jmenovité napětí
24 V DC/AC
Spínací napětí (max.)
250 V DC/AC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
602,48 Kč
3
4% = 26,21 Kč
576,27 Kč
5
6% = 36,69 Kč
565,79 Kč
10
7% = 43,62 Kč
558,86 Kč
25
9% = 51,51 Kč
550,97 Kč
50
10% = 60,25 Kč
542,23 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (602,48 Kč / kus)
602,48 Kč
Bez DPH.
Už jen 2 Ks skladem!
Technické parametry
- Ztrátový výkon při Nennbedingung: 0,26 W
- Spínací napětí max. 250 V AC/DC (při napětích velký 250 V (L1, L2, L3) mezi stejné svorky vlivům sousedních moduly je oddělovací deska PLC ATP. Je Potenzialbruckung se s FBST 8-PLC, nebo... FBST 500...)
- Spínací napětí minimální: 5 V (při 100 mA)
- Spínací proud minimální: 10 mA (při 12 V)
- Zapínací proud maximálně: 10 A (4 s)
- Abschaltleistung (ohmická zátěž) maximálně:
- 140 W (při 24 V/DC)
- 20 W (při 48 V DC)
- 18 W (při 60 V DC)
- 23 W (při 110 V/DC)
- 40 W (při 220 V/DC)
- 1500 VA (při 250 V AC)
- Spínací výkon:
- 2 A (při 24 V, DC13)
- 0,2 A (při 110 V, DC13)
- 0,1 A (při 220 V, DC13)
- 3 A (při 24 V, AC15)
- 3 A (při 120 V AC15)
- 3 A (při 230 V AC15)
- Montážní poloha: libovolná
- Montáž poznámka: modulární bez vzdálenost
- Délka odizolování: 8 mm
- Pevný průřez vodiče: 0,14 mm² ... 2,5 mm²
- Průřez vodiče - flexibilní: 0,14 mm² ... 2,5 mm²
- Průřez vodiče AWG: 26 ... 14
- Kategorie přepětí: III
- Druh obalu
Piece
- Kategorie produktu
reléový modul
- Typ
PLC-RPT- 24UC/21/MS
- Připojení
pružinové připojení
- Reakční doba
6 ms
- Čas rozpadu
15 ms
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgSnO
- Jmenovité napětí
24 V DC/AC
- Spínací napětí (max.)
250 V DC/AC
- Spínací proud (max.)
6 A
- Max. spínací výkon
1500 VA
- Mechanická životnost
1x 10 7 spínacích cyklů
- Výkon cívky
0.26 W
- Vlastnosti
s LED diodou
druh ochrany relé RT II
- Max. teplota
+60 °C
- Min. teplota
-40 °C
- Délka
94 mm
- Šířka
6.2 mm
- V
80 mm
- Rozm.
(d x š x v) 94 x 6.2 x 80 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS reléový modul, 24 V DC/AC, 6 A, 1 přepínací kontakt, Piece, 1 ks
List technických údajů 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS reléový modul, 24 V DC/AC, 6 A, 1 přepínací kontakt, Piece, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS reléový modul, 24 V DC/AC, 6 A, 1 přepínací kontakt, Piece, 1 ks
Popis
RT-III utěsněná relé. Bezpečné odpojení dle DIN EN 50178 mezi cívkou a kontaktem.
