Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relé modul 2 přepínací kontakty Piece 10 ks

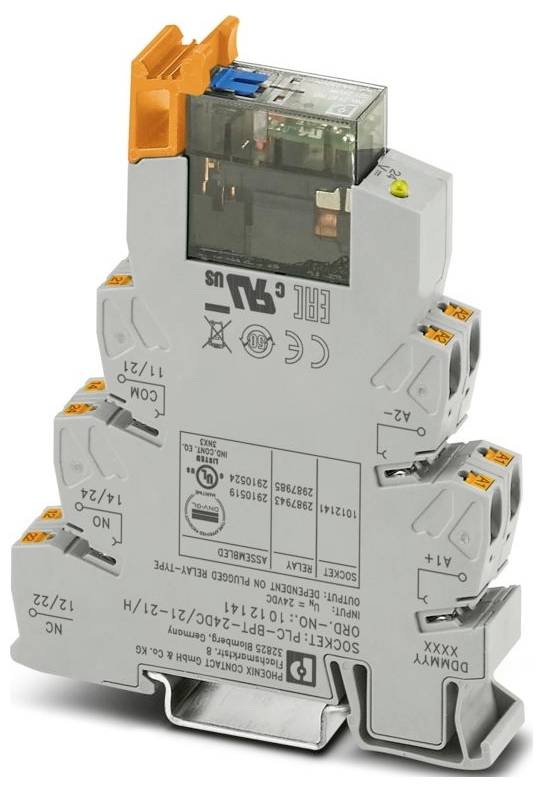

Modul šedého relé na DIN lištu s oranžovými svorkami, používaný v elektrických řídicích systémech pro připojování a spínání obvodů.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

Relé modul

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

250 V DC/AC

Typ

PLC-RPT- 24DC/21-21AU/MS

Datasheety: (PDF)

Doručení: Pá 9. 10.

31 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (362,40 Kč / kus)

3 623,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina výrobků: ROZHRANÍ PLC
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,2 mm²... 2,5 m² (jednoduchá kabelová dutinka); 2x 0,5 m²... 1 m² (kabelová dutinka TWIN)
Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
Průřez vodiče AWG: 26... 14
Šířka: 14 mm
Výška: 80 mm
Hloubka: 104 mm
Barva: Šedá (RAL 7042)
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -40 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: IEC 60947-5-1
Poznámka: Následující hodnoty platí pro zničenou vrstvu zlata
Způsob montáže: Montáž na DIN lištu
Kategorie přepětí: III
Stupeň znečištění: 2
Délka odizolování: 10 mm
Montážní poloha: libovolná
Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
UL, USA/Kanada: UL, USA/Kanada
Maximální ztrátový výkon při jmenovitých podmínkách: 0,44 W.
Provozní režim: 100 % ED
CE: CE
Certifikát: TAE00196
Rozsah vstupního napětí: 20,2 v DC... 33,6 V DC (20 °C)
Montážní pokyny: Stohovatelné bez vzdáleností
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Směrnice o nízkém napětí: Shoda se směrnicí NS
Ochranné zapojení: Přepěťová ochrana | nulová dioda
Loďařský průmysl: Loďařský průmysl
Test znečištění: Test výfukových plynů
Spínací napětí maximálně: 250 v AC/DC
Použití: Ruční spínač
Spínací proud max. 12 a (20 ms)
Izolace: Bezpečné oddělení, zesílená izolace
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 11.12.2025
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
Typický vstupní proud při un: 18 mA
Zobrazení provozního napětí: žlutá LED
Provedení kontaktu: 2 přepínací kontakty
Trvalý mezní proud: 6 A.
Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
UL, USA: UL, USA
UKCA: UKCA
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: D
HUMIDITY: A
Vibrace: B/C.
EMC: B
enclosure: Required protection according to the Rules shall be provided upon installation on board
Jmenovité izolační napětí: 250 v AC
Impulzní rázové napětí: 6 kV
Vlastnosti izolace: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
Stupeň krytí (patice pro relé): IP20
Druh ochrany (relé): RT II
Třída ochrany (místo instalace): ≥ IP54
Spínání: Spínání
Životnost - mechanické měření: 5x 106 spínacích cyklů
Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz, 1 min.)
Strana patogena: Strana patogena
Spínací chování pohonu: Monostabilní
Pohon (polarita): Polarizovaný
Doba odezvy obvykle: 10 ms
Doba odpadu obvykle: 10 ms
Druh spínacího kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi, tvrdé zlacení
Spínací napětí minimální: 12 V.
Spínací proud minimální: 10 mA
VYPÍNACÍ VÝKON (OHMICKÁ ZÁTĚŽ) MAXIMÁLNĚ: 192 W (24 V DC); 62 W (48 V DC); 42 W (60 V DC); 55 W (110 V DC) ; 66 W (220 V DC); 2000 VA (250 V AC)
SPÍNACÍ VÝKON 1 A (24 V (DC13)); 1,5 A (230 V, AC15)
Spínání: Při destruktivní vrstvě: Spínání: Při destruktivní vrstvě zlata
Jmenovité napětí (zapojené elektromechanické relé): 24 v DC
Zkušební napětí (přepínací kontakt/přepínací kontakt): 2,5 kVeff (50 Hz, 1 min.)

Druh obalu: Piece

Kategorie produktu: Relé modul

Typ: PLC-RPT- 24DC/21-21AU/MS

Připojení: Push-in připojení pružinovou svorkou

Řídicí napětí (min.): 20.2 V/DC

Řídicí napětí (max.): 33.6 V/DC

Reakční doba: 10 ms

Čas rozpadu: 10 ms

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi tvrdé zlacení

Spínací napětí (max.): 250 V DC/AC

Max. spínací výkon: 2000 VA

Výkon cívky: 0.44 W

Vlastnosti: s LED diodou
S nulovou diodou

: IP20

Max. teplota: 85 °C

Min. teplota: -40 °C

Hloubka: 104 mm

Délka: 104 mm

Šířka: 14 mm

V: 80 mm

Rozm.: (d x š x v) 104 x 14 x 80 mm

Obsah: 10 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3580284 Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relé modul 2 přepínací kontakty Piece 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3580284 Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relé modul 2 přepínací kontakty Piece 10 ks

Popis

PLC ROZHRANÍ sestávající z patice pro relé a zásuvného vícevrstvého relé s pozlacenými kontakty, s ručním ovládáním, integrovanou stavovou LED a nulovou diodou, push-in připojení, 2 přepínací kontakty, nulovou diodou, vstupní napětí: 24 v DC
