Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relé modul 1 přepínací kontakt 10 ks

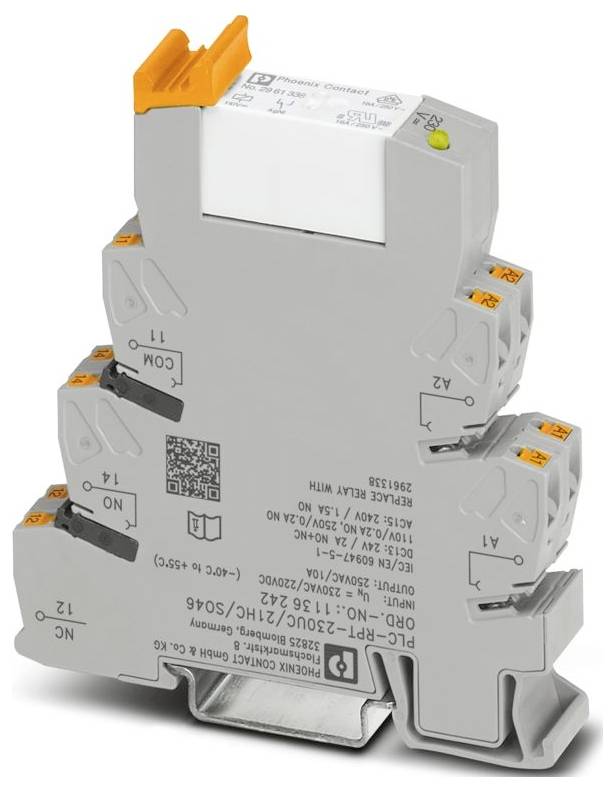

Ilustrační obrázek

Kategorie produktu

Relé modul

Typ kontaktu

1 přepínací kontakt

Spínací napětí (max.)

250 V DC/AC

Typ

PLC-RPT-230UC/21HC/SO46

Připojení

Push-in připojení pružinovou svorkou

Datasheety: (PDF)

Doručení: Pá 9. 10.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (426,03 Kč / kus)

4 260,33 Kč

Bez DPH.

Doprava zdarma

Už jen 3 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina výrobků: ROZHRANÍ PLC
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,2 mm²... 2,5 m² (jednoduchá kabelová dutinka); 2x 0,5 m²... 1 m² (kabelová dutinka TWIN)
Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
Průřez vodiče AWG: 26... 14
Šířka: 14 mm
Výška: 80 mm
Hloubka: 94 mm
Barva: Šedá (RAL 7042)
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -40 °C ... 55 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: IEC 60947-5-1
Způsob montáže: Montáž na DIN lištu
Kategorie přepětí: III
Stupeň znečištění: 3
Délka odizolování: 10 mm
Montážní poloha: libovolná
Poznámka k provozu: Ochrana výrobku před dotykem (při napětí > 25 v AC / 60 v DC) musí být zajištěna prostřednictvím usměrňovače. Jedná se o vestavný přístroj bez ochrany před přímým dotykem.
Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
Maximální ztrátový výkon při jmenovitých podmínkách: 2,3 W.
Provozní režim: 100 % ED
CE: CE
Certifikát: TAE00196
Rozsah vstupního napětí: 179,4 v AC... 264,5 V AC (20 °C); 171,6 V DC ... 253 V DC (20 °C)
Montážní pokyny: Stohovatelné bez vzdáleností
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Směrnice o nízkém napětí: Shoda se směrnicí NS
Ochranné zapojení: RC článek; můstkový usměrňovač
Loďařský průmysl: Loďařský průmysl
Test znečištění: Test výfukových plynů
Spínací napětí maximálně: 250 v AC/DC
Ukazatel stavu: Žlutá LED dioda
Použití: Filtr proti rušivým vlivům
Spínací proud maximálně: 30 a (300 ms, spínací kontakt)
Izolace: Základní izolace
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 11.12.2025
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 230 V AC; 220 V DC
Typický vstupní proud při un: 8,5 mA (50 Hz); 10 mA (60 Hz)
Provedení kontaktu: 1 přepínací kontakt
Trvalý mezní proud: 6 a; 10 a (hodnota platí pro přípojky 12. Pokud se přípojka v roce 12 vymokne, použije se normální hodnota.)
UKCA: UKCA
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: D
HUMIDITY: A
Vibrace: B/C.
EMC: B
enclosure: Required protection according to the Rules shall be provided upon installation on board
Jmenovité izolační napětí: 250 v AC
Jmenovité rázové napětí: 4 kV (bezpečné oddělení, zesílená izolace a 6 kV mezi vstupním obvodem a výstupním proudovým obvodem)
Vlastnosti izolace: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
Stupeň krytí (patice pro relé): IP20 (patice pro relé)
Druh krytí (relé): RT II (relé)
Stupeň krytí (umístění): IP54 (umístění)
Spínání: Spínání
Životnost - mechanické měření: Cca 3x 107 spínacích cyklů
Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
Strana patogena: Strana patogena
Spínací chování pohonu: Monostabilní
Pohon (polarita): Polarizovaný
Doba odezvy obvykle: 7 ms
Doba odpadu obvykle: 10 ms
Druh spínacího kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi
Spínací napětí minimální: 12 v (10 mA)
Spínací proud minimální: 10 mA (12 v)
Vypínací výkon (ohmická zátěž) maximálně: 144 W (24 v DC); 240 W (24 v DC, hodnota platí pro přípojky 12. Při přemostění konektorů 12 se použije normální hodnota.); 58 W (48 v DC); 48 W (60 v DC); 50 W (110 v DC); 80 W (220 v DC); 1500 VA (250 v AC); 2500 W (250 v AC, hodnota platí pro přípojky 12. Pokud se přípojka v roce 12 vymokne, použije se normální hodnota.)
SPÍNACÍ SCHOPNOST: 2 A (DC13, 24 V); 0,2 A (DC13, 250 V); 6 A (AC15, 24 V); 6 A (AC15, 250 V)
Síťová frekvence 50/60 Hz
Jmenovité napětí (zapojené elektromechanické relé): 110 v DC
Obvyklé vypínací napětí: 60 v AC

Kategorie produktu: Relé modul

Typ: PLC-RPT-230UC/21HC/SO46

Připojení: Push-in připojení pružinovou svorkou

Řídicí napětí (min.): 179.4 V/AC

Řídicí napětí (max.): 264.5 V/AC

Reakční doba: 7 ms

Čas rozpadu: 10 ms

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 250 V DC/AC

Max. spínací výkon: 2500 W

Výkon cívky: 2.3 W

Vlastnosti: s RC členem

: IP20

Max. teplota: 55 °C

Min. teplota: -40 °C

Hloubka: 94 mm

Šířka: 14 mm

V: 80 mm

Rozm.: (š x v x h) 14 x 80 x 94 mm

Obsah: 10 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relé modul 1 přepínací kontakt 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relé modul 1 přepínací kontakt 10 ks

Popis

PLC ROZHRANÍ proti rušivým proudům nebo napětí na řídicí straně. Skládá se z svorkovnice s Push-In připojením a zásuvného miniaturního relé s výkonovým kontaktem do 10 a, 1 střídače, vstupní napětí 230 v AC
