Ilustrační obrázek

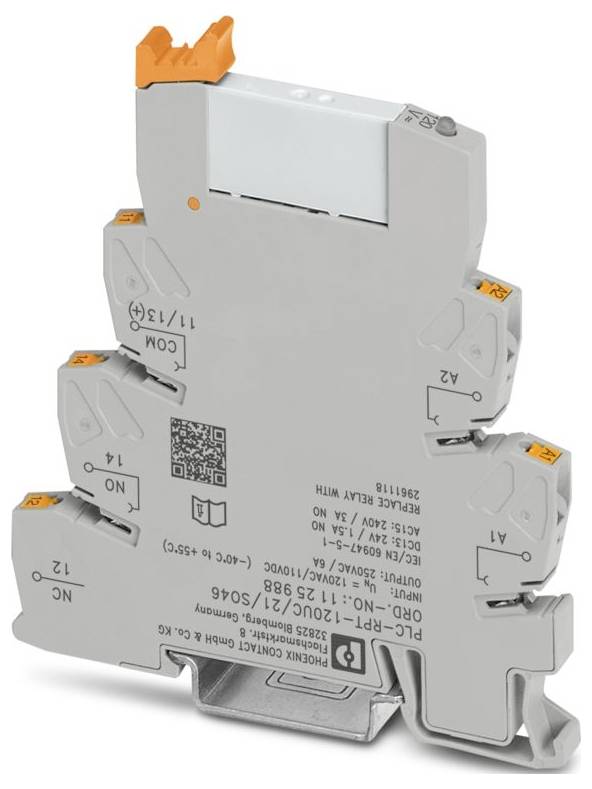

Phoenix Contact PLC-RPT-120UC/21/SO46 Relé modul 1 přepínací kontakt 10 ks
Kategorie produktu
Relé modul
Typ kontaktu
1 přepínací kontakt
Spínací napětí (max.)
250 V DC/AC
Typ
PLC-RPT-120UC/21/SO46
Připojení
Push-in připojení pružinovou svorkou
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
5 731,40 Kč
3
2% = 419,52 Kč
5 591,56 Kč
5
3% = 977,15 Kč
5 535,97 Kč
10
4% = 2 326,90 Kč
5 498,71 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (5 731,40 Kč / kus)
5 731,40 Kč
Bez DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- Skupina výrobků: ROZHRANÍ PLC
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,2 mm²... 2,5 m² (jednoduchá kabelová dutinka); 2x 0,5 m²... 1 m² (kabelová dutinka TWIN)
- Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
- Průřez vodiče AWG: 26... 14
- Šířka: 6,2 mm
- Výška: 80 mm
- Hloubka: 94 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 55 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Kategorie přepětí: III
- Stupeň znečištění: 3
- Délka odizolování: 10 mm
- Montážní poloha: libovolná
- Poznámka k provozu: Ochrana výrobku před dotykem (při napětí > 25 v AC / 60 v DC) musí být zajištěna prostřednictvím usměrňovače. Jedná se o vestavný přístroj bez ochrany před přímým dotykem.
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,84 W.
- Provozní režim: 100 % ED
- CE: CE
- Certifikát: TAE00196
- Rozsah vstupního napětí: 93,6 v AC... 168 V AC (20 °C); 85,8 V DC ... 154 V DC (20 °C)
- Montážní pokyny: Stohovatelné bez vzdáleností
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Ochranné zapojení: Můstkový usměrňovač; RC článek
- Loďařský průmysl: Loďařský průmysl
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 250 v AC/DC
- Ukazatel stavu: Žlutá LED dioda
- Použití: Filtr proti rušivým vlivům
- Zkratový proud: 200 a (zkratový proud)
- Spínací proud max. 10 a (4 s)
- Izolace: Bezpečné oddělení, zesílená izolace
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 11.12.2025
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 120 V AC; 110 V DC
- Typický vstupní proud při un: 7 mA (50 Hz); 8 mA (60 Hz)
- Provedení kontaktu: 1 přepínací kontakt
- Trvalý mezní proud: 6 A.
- UKCA: UKCA
- Údaje pro stavbu lodí: Údaje pro stavbu lodí
- Teplota: D
- HUMIDITY: A
- Vibrace: B/C.
- EMC: B
- enclosure: Required protection according to the Rules shall be provided upon installation on board
- Jmenovité izolační napětí: 250 v AC
- Impulzní rázové napětí: 6 kV
- Vlastnosti izolace: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
- Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh ochrany (relé): RT III (relé)
- Stupeň krytí (umístění): IP54 (umístění)
- Spínání: Spínání
- Životnost - mechanické měření: 2x 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy obvykle: 7 ms
- Doba odpadu obvykle: 20 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO, tvrdé zlacení
- Spínací napětí minimální: 5 v (100 mA)
- Spínací proud minimální: 10 mA (12 v)
- VYPÍNACÍ VÝKON (OHMICKÁ ZÁTĚŽ) MAXIMÁLNĚ: 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC) ; 40 W (220 V DC); 1500 VA (250 V AC)
- Spínací výkon minimální: 0,12 W.
- Spínací schopnost: 2 a (při 24 v, DC13); 0,2 a (při 110 v, DC13); 0,1 a (při 220 v, DC13); 3 a (při 24 v, AC15) ; 3 a (při 120 v, AC15); 3 a (při 230 v, AC15)
- Síťová frekvence 50/60 Hz
- Jmenovité napětí (zapojené elektromechanické relé): 60 v DC
- Výstupní pojistka 4 a GL/gG NEOZED
- Obvyklé vypínací napětí: 50 v AC
- Kategorie produktu
Relé modul
- Typ
PLC-RPT-120UC/21/SO46
- Připojení
Push-in připojení pružinovou svorkou
- Řídicí napětí (min.)
93.6 V/AC
- Řídicí napětí (max.)
168 V/AC
- Reakční doba
7 ms
- Čas rozpadu
20 ms
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgSnO + tvrdé zlacení
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
zásuvné
IP20
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Hloubka
94 mm
- Šířka
6.2 mm
- V
80 mm
- Rozm.
(š x v x h) 6.2 x 80 x 94 mm
- Obsah
10 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relé modul 1 přepínací kontakt 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relé modul 1 přepínací kontakt 10 ks
Popis
PLC ROZHRANÍ proti rušivým proudům nebo napětí na řídicí straně. Skládá se ze základní svorky PLC-BPT-120UC/21/SO46 s připojením Push In a zásuvným miniaturním relé s výkonovým kontaktem do 6 a, 1 měničem, vstupní napětí 120 v AC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
