Phoenix Contact PLC-PT-ELR W1/ 2-24DC zátěžové reverzní relé 24 V/DC S diodou s pólovou ochranou Vhodné pro značku (relé

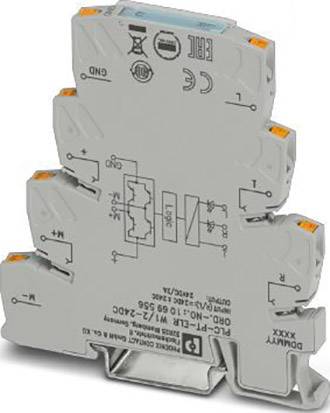

'Úzké, šedé elektrické relé s oranžovými uvolňovacími prvky a technickými potisky, včetně připojovacího schématu.'

Ilustrační obrázek

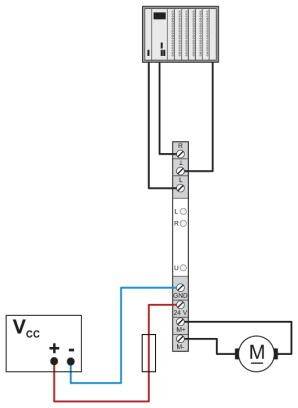

Schématické znázornění elektrického řízení se zdrojem napětí, spínačem a motorem. Připojení jsou barevně vyznačena.

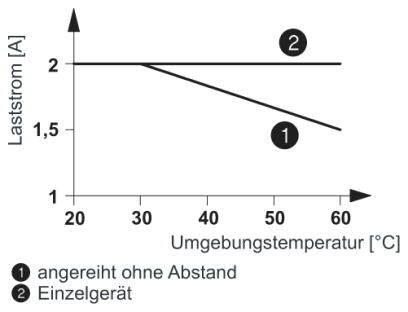

Graf zobrazuje proud zátěže [A] v závislosti na okolní teplotě [°C]. Srovnává 'Řazení bez mezery' (klesající) a 'Samostatné zařízení' (horizontální).

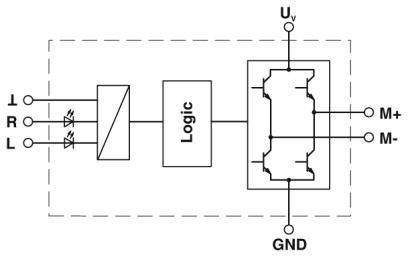

Blokové schéma zesilovače s LED, logickou jednotkou a tranzistorovou elektronikou. Svorky označeny L, R, Uv, GND, M+, M-.

1/4

Ilustrační obrázek

Kategorie produktu

zátěžové reverzní relé

Jmenovité napětí

24 V/DC

Připojení

pružinové připojení

Druh obalu

Piece

Typ

PLC-PT-ELR W1/ 2-24DC

Datasheety: (PDF)

Doručení: Pá 16. 10.

115 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 665,29 Kč / kus)

2 665,29 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Okolní teplota (skladování/přepravní): -40 °C až +85 °C
Označení vstup: napájení
Přenosová frekvence: 300 Hz
Zobrazení stavu: žlutá LED
Doba zapnutí: obvykle: 200 μs
Prahová hodnota přepětí:> 33 V/DC
Rozsah vstupního napětí: 19,2 V/DC - 28.8 V/DC
Ochranné zapojení: přepólování diody s ochranou proti přepólování, ochrana proti přepětí
Označení výstup: DC výstup
Schutzbenennung: ochrana proti přepólování
Ochranný obvod/součástka: ochrana proti přepólování - dioda
Montážní poloha: kolmá (lištu vodorovně)
Označení připojení: ovládací obvod
Délka odizolování: 8 mm
Pevný průřez vodiče: 0,14 mm² - 2,5 mm²
Průřez vodiče - flexibilní: 0,14 mm² - 2,5 mm²
Průřez vodiče AWG 26 - 14
Bemessungsisolationsspannung: 50 V
Impulzní rázové napětí: 0.5 kV

Druh obalu: Piece

Kategorie produktu: zátěžové reverzní relé

Typ: PLC-PT-ELR W1/ 2-24DC

Jmenovité napětí: 24 V/DC

Řídicí napětí (min.): 19.2 V/DC

Řídicí napětí (max.): 28.8 V/DC

Rozsah řídicího napětí: 19.2 - 28.8 V/DC

Spínací napětí (min.): 10 V/DC

Spínací napětí (max.): 30 V/DC

Vhodné pro značku: Phoenix Contact

Vlastnosti: S diodou s pólovou ochranou

Druh montáže: montážní lišta

Připojení: pružinové připojení

Reakční doba: 80 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 6.5 mm

V: 80 mm

Hloubka: 86 mm

Rozm.: (š x v x h) 6.5 x 80 x 86 mm

Obsah: 1 ks

UKCA: Ano
