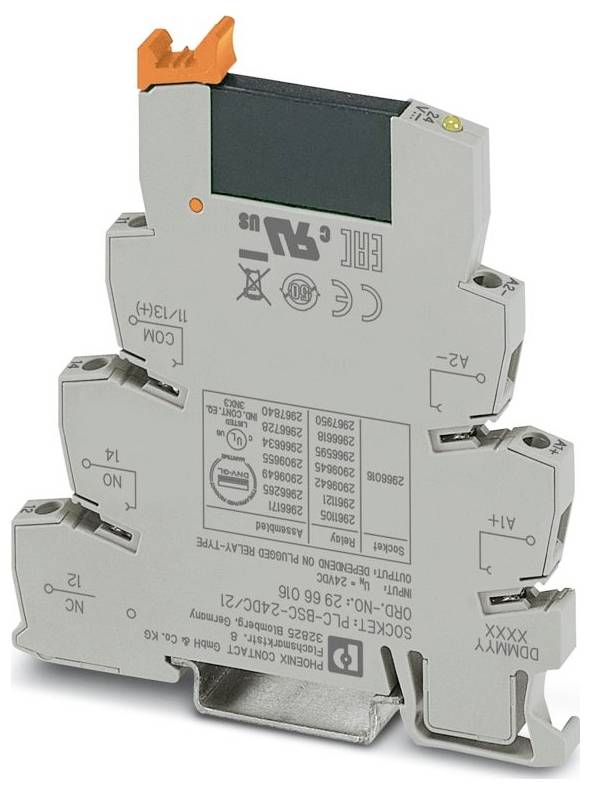

Phoenix Contact PLC-OSC- 24DC/ 48DC/100 polovodičové relé 1 spínací kontakt Piece 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
polovodičové relé
Typ kontaktu
1 spínací kontakt
Spínací napětí (max.)
48 V DC/AC
Typ
PLC-OSC- 24DC/ 48DC/100
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
4 475,21 Kč
3
2% = 109,20 Kč
4 366,01 Kč
5
3% = 152,61 Kč
4 322,60 Kč
10
4% = 181,70 Kč
4 293,51 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (447,52 Kč / kus)
4 475,21 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: ROZHRANÍ PLC
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,6 Nm 0,8 Nm
- Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,2 mm²... 2,5 m² (jednoduchá kabelová dutinka); 2x 0,5 m²... 1,5 m² (kabelová dutinka TWIN)
- Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
- Průřez vodiče AWG: 26... 14
- Šířka: 6,2 mm
- Výška: 80 mm
- Hloubka: 94 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -25 °C ... 60 °C
- Teplota okolí (skladování/přeprava): -25 °C... 70 °C
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,2 W.
- Provozní režim: 100 % ED
- CE: CE
- Certifikát: TAE00196
- Rozsah vstupního napětí: 19,2 v DC... 28,8 V/DC
- Obvyklá doba zapnutí: 20 µs (při un)
- Montážní pokyny: Stohovatelné bez vzdáleností
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Ochranné zapojení: Ochrana proti přepólování | dioda proti přepólování; ochrana proti přepětí
- Loďařský průmysl: Loďařský průmysl
- Test znečištění: Test výfukových plynů
- Rozsah výstupního napětí: 3 v DC... 48 V/DC
- Použití: Univerzální
- Izolační vlastnosti: Normy / ustanovení: Izolační vlastnosti: Normy / předpisy
- Izolace: Základní izolace
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 13.01.2026
- Zkušební napětí (vstup / výstup): 2,5 kV (50 Hz , 1 min., vstup/výstup)
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
- Jmenovité napětí (zásuvné Solid State relé) 24 v DC
- Rozsah vstupního napětí vztažený k UN: 0,8... 1,2
- Spínací práh „0“ signál vztažený na un: ≤ 0,4
- Práh sepnutí „1“ signál vztažený na un: ≥ 0,8
- Typický vstupní proud při un: 8,5 mA
- Obvyklá doba vypnutí: 300 µs (při un)
- Zobrazení provozního napětí: žlutá LED
- Přenosová frekvence: 300 Hz
- Typ kontaktu: 1 spínací kontakt
- Typ digitálního výstupu: Elektronický
- Trvalý mezní proud: 100 mA
- Pokles napětí při max. Mezní trvalý proud: ≤ 1 v
- Výstupní obvod: Dvouvodičový, bez masírování
- Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
- Normy / předpisy: Normy / předpisy
- Typ kontaktu: Signální kontakt
- UKCA: UKCA
- Údaje pro stavbu lodí: Údaje pro stavbu lodí
- Teplota: D
- HUMIDITY: A
- Vibrace: B/C.
- EMC: B
- enclosure: Required protection according to the Rules shall be provided upon installation on board
- Druh obalu
Piece
- Kategorie produktu
polovodičové relé
- Typ
PLC-OSC- 24DC/ 48DC/100
- Připojení
šroubovací
- Řídicí napětí (min.)
19.2 V/DC
- Řídicí napětí (max.)
28.8 V/DC
- Reakční doba
20 µs
- Čas rozpadu
300 µs
- Typ kontaktu
1 spínací kontakt
- Spínací napětí (max.)
48 V DC/AC
- Max. spínací výkon
4.8 W
- Vlastnosti
S diodou s pólovou ochranou
- Max. teplota
60 °C
- Min. teplota
-25 °C
- Hloubka
94 mm
- Délka
94 mm
- Šířka
6.2 mm
- V
80 mm
- Rozm.
(d x š x v) 94 x 6.2 x 80 mm
- Obsah
10 ks
- Vstupní napětí
L 19.2, 28.8.2006, s. 1 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 polovodičové relé 1 spínací kontakt Piece 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 polovodičové relé 1 spínací kontakt Piece 10 ks
Popis
PLC ROZHRANÍ, skládá se ze základní svorky PLC-BSC.../21 se šroubovým připojením a zásuvným miniaturním polovodičovým relé, pro montáž na nosnou lištu NS 35/7,5, 1 spínací kontakt, vstup: 24 v DC, výstup: 3-48 v DC/100 mA
