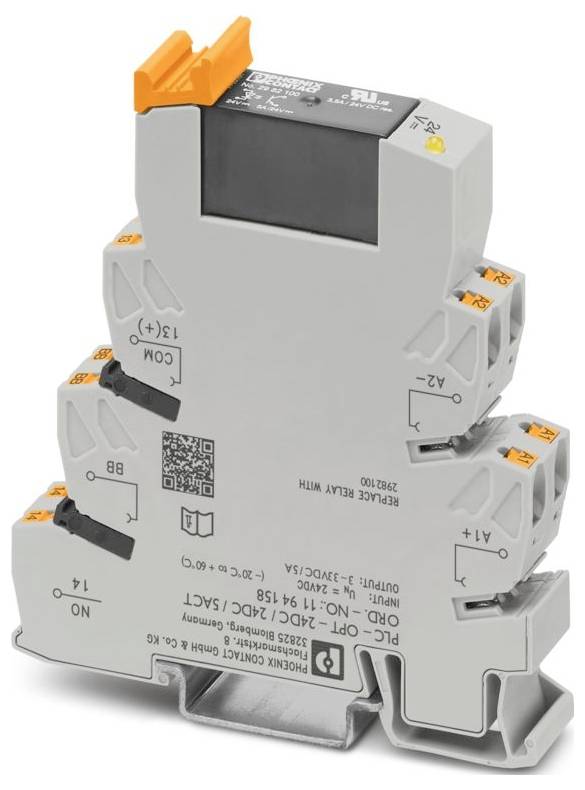

Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT polovodičové relé 1 spínací kontakt Piece 10 ks

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

polovodičové relé

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

33 V/DC

Typ

PLC-OPT- 24DC/ 24DC/ 5/ACT

Datasheety: (PDF)

Doručení: Pá 9. 10.

346 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (798,76 Kč / kus)

7 987,60 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina výrobků: ROZHRANÍ PLC
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,2 mm²... 2,5 m² (jednoduchá kabelová dutinka); 2x 0,5 m²... 1 m² (kabelová dutinka TWIN)
Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
Průřez vodiče AWG: 26... 14
Šířka: 14 mm
Výška: 80 mm
Hloubka: 94 mm
Barva: Šedá (RAL 7042)
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -20 °C ... 60 °C
Teplota okolí (skladování/přeprava): -25 °C... 70 °C
Normy/předpisy: IEC 60947-5-1
Způsob montáže: Montáž na DIN lištu
Kategorie přepětí: III
Stupeň znečištění: 2
Délka odizolování: 10 mm
Montážní poloha: libovolná
Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
Maximální ztrátový výkon při jmenovitých podmínkách: 0,22 W.
Provozní režim: 100 % ED
CE: CE
Certifikát: TAE00196
Rozsah vstupního napětí: 19,2 v DC... 28,8 V/DC
Obvyklá doba zapnutí: 20 µs
Montážní pokyny: Stohovatelné bez vzdáleností
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Směrnice o nízkém napětí: Shoda se směrnicí NS
Ochranné zapojení: Ochrana proti přepólování | dioda proti přepólování; ochrana proti přepětí
Loďařský průmysl: Loďařský průmysl
Test znečištění: Test výfukových plynů
Rozsah výstupního napětí: 3 v DC... 33 V DC
Použití: Výstupní funkce
Spínací proud max. 15 a (10 ms)
Izolace: Základní izolace
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 15.09.2025
Zkušební napětí (vstup / výstup): 2,5 kV (50 Hz , 1 min., vstup/výstup)
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
Jmenovité napětí (zásuvné Solid State relé) 24 v DC
Rozsah vstupního napětí vztažený k UN: 0,8... 1,2
Typický vstupní proud při un: 9 mA
Obvyklá doba vypnutí: 400 µs
Zobrazení provozního napětí: žlutá LED
Přenosová frekvence: 300 Hz
Typ kontaktu: 1 spínací kontakt
Typ digitálního výstupu: Elektronický
Trvalý mezní proud: 5 a (viz křivka snižování výkonu)
Pokles napětí při max. Trvalý mezní proud: ≤ 200 mV
Výstupní obvod: Dvouvodičový, bez masírování
Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
UKCA: UKCA
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: D
HUMIDITY: A
Vibrace: B/C.
EMC: B
enclosure: Required protection according to the Rules shall be provided upon installation on board
Jmenovité izolační napětí: 100 v DC
Jmenovité výstupní napětí 24 v DC
Impulzní rázové napětí: 1,5 kV
Omezovač přepětí > 33 v DC
Vlastnosti izolace: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
Spínací práh „1“ signálu napětí: > 16,7 V.
Spínací práh „0“ signálu napětí: < 10,7 V.

Druh obalu: Piece

Kategorie produktu: polovodičové relé

Typ: PLC-OPT- 24DC/ 24DC/ 5/ACT

Připojení: Push-in připojení pružinovou svorkou

Řídicí napětí (min.): 19.2 V/DC

Řídicí napětí (max.): 28.8 V/DC

Reakční doba: 20 µs

Čas rozpadu: 400 µs

Typ kontaktu: 1 spínací kontakt

Spínací napětí (max.): 33 V/DC

Vlastnosti: zásuvné

Max. teplota: 60 °C

Min. teplota: -20 °C

Hloubka: 94 mm

Šířka: 14 mm

V: 80 mm

Rozm.: (š x v x h) 14 x 80 x 94 mm

Obsah: 10 ks

Vstupní napětí: L 19.2, 28.8.2006, s. 1 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT polovodičové relé 1 spínací kontakt Piece 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT polovodičové relé 1 spínací kontakt Piece 10 ks

Popis

PLC ROZHRANÍ pro výstupní funkce, skládá se ze základní svorky PLC-BSC.../ACT s připojením Push In a zásuvným miniaturním polovodičovým relé, pro montáž na nosnou lištu NS 35/7,5, 1 spínací kontakt, vstup: 24 v DC, výstup: 3... 33 V DC / 5 A
