Phoenix Contact pinová lišta 2, rozteč 20 mm, 1708745, 10 ks Piece

Víceportový konektor s průhledným a oranžovým krytem, namontovaný na desce, zobrazuje boční připojovací možnosti.

Ilustrační obrázek

Graf znázorňuje proudovou intenzitu v závislosti na okolní teplotě. Proudová intenzita zůstává konstantní (160 A) až do 75°C, poté prudce klesá.

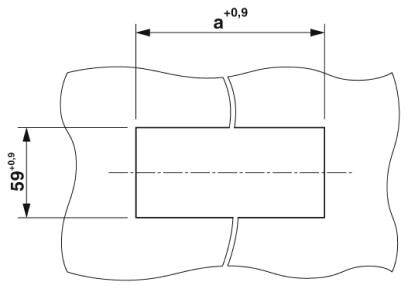

Diagram obdélníkové plochy s křivými čarami. Vnější rozměry: šířka 59 vysoká 0,9', délka 'a' vysoká 0,9'. Střední čára probíhá vodorovně.

Technický výkres přírubového ložiska s rozměry: levá délka minimálně 20 mm, pravý otvor 14 ± 4 mm.

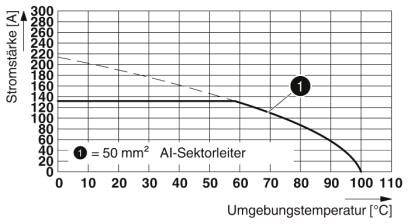

Graf zobrazuje proudovou hustotu v ampérech v závislosti na okolní teplotě ve stupních Celsia pro 50 mm² hliníkový vodič. Maximální hodnota při 20°C: 140 A.

1/5

Ilustrační obrázek

Kategorie produktu

pinová lišta

Provedení

zásuvka

Rastr (rozteč)

20 mm

Počet pólů

Druh obalu

Piece

Datasheety: (PDF)

Doručení: Pá 9. 10.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (450,00 Kč / kus)

4 500,00 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Průchozí svorka

Obsah: 10 ks
Počet pólů: 2

Technické parametry

Počet konektorů: 4
Izolační skupina: I
Počet potenciály: 2
Okolní teplota (montáž): -5 °C ... 100 °C

Druh obalu: Piece

Kategorie produktu: pinová lišta

Provedení: zásuvka

Vlastnosti: s pákou

Rastr (rozteč): 20 mm

Počet pólů: 2

Šířka: 58 mm

Jmenovitý proud: 150 A

Jmenovitý proud - filtr: 150 A

Obsah: 10 ks

Připojení: přepínací svorky T-LOX

Číslo výrobce: 1708745

Barva: šedá

Izolační materiál: PA

Materiál kontaktu: slitina mědi, pozinkovaná

Jmenovité napětí: 1000 V

maximální průřez: 50 mm²

Průřez min: 10 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: TW 50/ 2-CL

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209290 Phoenix Contact pinová lišta 2, rozteč 20 mm, 1708745, 10 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209290 Phoenix Contact pinová lišta 2, rozteč 20 mm, 1708745, 10 ks Piece

Popis

Ovládací páka umožňuje úsporu času a lehce výsuvnými připojení vodičů. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. 90° otevřených prostoru umožňuje pohodlné dále vodičů. Rychlá montáž bez nářadí na stěny pouzdra pomocí Befestigungskeils.

Tento text byl přeložen strojově.
