Name: Phoenix Contact PACT RCP-D95 2904890 Rogowského cívka Primární proud 4000 A Ø průchodky vodiče:95 mm 1 ks
Brand: Phoenix Contact
SKU: 3579774
Availability: SoldOut

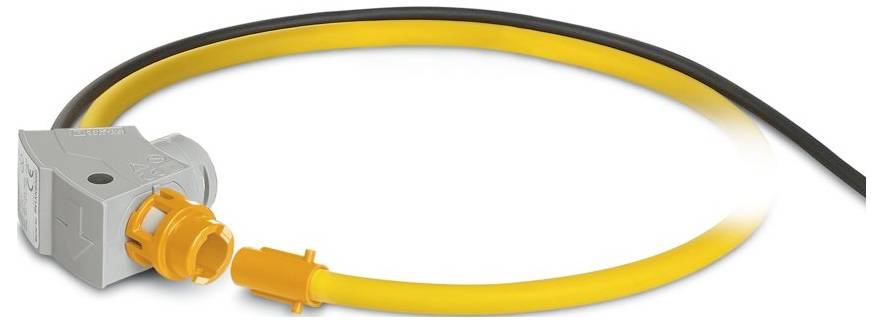

Žlutý a černý kabel připojený k šedému a oranžovému konektoru používaný pro aplikace průmyslových senzorů.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (4 915,00 Kč / kus)

4 915,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Cívka

Vstupní proud 4000 A
Ø průchodky vodiče 95 mm

Technické parametry

Skupina produktů: Cívka Rogowski
Materiál krytu: PC
Okolní podmínky: Okolní podmínky
Okolní teplota (skladování/transport): -40 °C... 80 °C (měřicí cívka)
Nadmořská výška: 2000 m
Normy/předpisy: IEC 61010-2-030; IEC 61869-10
Poznámka: Měřicí cívka
Izolační vlastnosti: Izolační vlastnosti
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Obecně: Obecně
Délka: 3 m
Označení UL 61010 Recognited
UL, USA/Kanada: UL, USA/Kanada
Průměr: 95 mm
Frekvence: Frekvence
Certifikát: Splňuje CMIM
Signál: Signál
Označení: Měřicí cívka
Izolace: Dvojitá izolace
Jmenovité izolační napětí: 1000 v AC (rms CAT Cat III); 600 v AC (rms CAT Cat IV)
Zkušební napětí: 10,45 kV DC (60 s)
Konstrukce vodiče signálového vedení: 2x 0,22 mm (signál (pocínovaný); 1x 0,22 mm (stínění (pocínované))
Sada obsahuje: 2904921 PACT RCP-4000A-1A-D95
Měřicí cívka: Měřicí cívka
Třída přesnosti: 0,2 (IEC 61869-10: A1)
Typ měniče: Cívka Rogowski
Frekvenční rozsah: 40 Hz... 20000 Hz
Transformátor: Proudový měnič
Výstupní signál (při 50 Hz): 100 mV (bez zátěže, při 1000 a)
Výstupní napětí (při volnoběhu): VOUT = M * di/dt
Výstupní napětí (sinusové, volnoběžné): 100 mV (VOUT = 2 * π * M * f * I (M = 0,318 μH | příklad: Při 50 Hz | I = 1000 a))
Měřicí cívka v instalovaném stavu: Měřicí cívka v instalovaném stavu
Signální vedení: Signálové vedení
Materiál cívky: Elastolový rozol
Stupeň krytí měřicí cívky: IP54 (není hodnocena UL)
Provozní teplota (měřicí cívka): -30 °C... 80 °C (měřicí cívka)
CMIM: CMIM

Kategorie produktu: Rogowského cívka

Primární proud: 4000 A

Ø průchodky vodiče: 95 mm

Typ: PACT RCP-D95

Vstupní proud: 4000 A

Kategorie měření: CAT IV 600 V

V: 300 mm

Délka: 300 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowského cívka Primární proud 4000 A Ø průchodky vodiče:95 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowského cívka Primární proud 4000 A Ø průchodky vodiče:95 mm 1 ks

Popis

Cívka Rogowski s délkou 300 mm. Průměr měřicí cívky je v instalovaném stavu 95 mm. Cívka Rogowski slouží pro měření AC proudu u elektrických lišt a silnoproudých vedení.
