Phoenix Contact PACT RCP-4000A-1A-D95-10M 2910326 modul proudového transformátoru Sekundární proud 1 A 1 ks

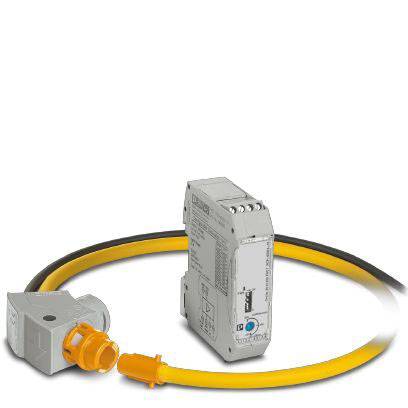

Řídicí modul se žlutým kabelem, připojený k šedé zástrčce. Modul má spínače a LED indikátory.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (11 169,42 Kč / kus)

11 169,42 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Proudový měnič

Druhotný výstupní proud 1 A

Technické parametry

Připojení: šroubové připojení
Provozní rozsah teplot: -30 °C až +80 °C (cívka), -20 °C až +70 °C (převodník)
Ochrana měřicí cívky: IP67
Ochrana měřicí převodník: IP20
Materiál krytu: PC
Cívka materiál: Elastollan
Průřez vodiče: 0,2 mm² - 2,5 mm²
Průřez vodiče AWG: 24 - 14
Délka odizolování: 7 mm
Závit: šrouby M3
Bemessungsisolationsspannung: 1000 V/AC (rms CAT III), 600 V AC (rms CAT IV)
Napájení jmenovité napětí: 24 V/DC
Maximální odběr proudu: 190 mA
Příkon: 4 W
Rozsah měření frekvence: 40 Hz - 20000 Hz
Vstupní signál: 100 mV
Vstupní impedance: 27 kΩ (nejmenší měření)
Výstupní signál: 100 mV
Výstupní signál - proud: 0 A AC - 1 A
Zátěž: 0 Ω - 1,5 Ω
Délka měřicího cívky: 300 mm
Průměr měřicí cívky: 8.3 mm
Délka vedení: 10 mm
Označení připojení: převodník strana
Utahovací moment: 0,5 Nm - 0,6 Nm

Kategorie produktu: modul proudového transformátoru

Sekundární proud: 1 A

: 1.5 VA

Typ: PACT RCP-4000A-1A-D95-10M

Rozm.: (d x š x v) 70.4 x 22.5 x 85 mm

Druhotný výstupní proud: 1 A

Kategorie měření: CAT IV 600 V

Šířka: 22.5 mm

V: 85 mm

Délka: 70.4 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2225791 Phoenix Contact PACT RCP-4000A-1A-D95-10M 2910326 modul proudového transformátoru Sekundární proud 1 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225791 Phoenix Contact PACT RCP-4000A-1A-D95-10M 2910326 modul proudového transformátoru Sekundární proud 1 A 1 ks

Popis

Sada se skládá z 1 A převodník a Rogowski-Spule s signálové vedení. Délka Rogowski-Spule: 300 mm, průměr: 95 mm. Délka vedení: 10 m. Které Rogowski-Spule měří AC proud napájecí kolejnice a silně elektrické vedení.

Tento text byl přeložen strojově.
