Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Transformátor Primární proud 500 A Sekundární proud 5 A Ø průchod

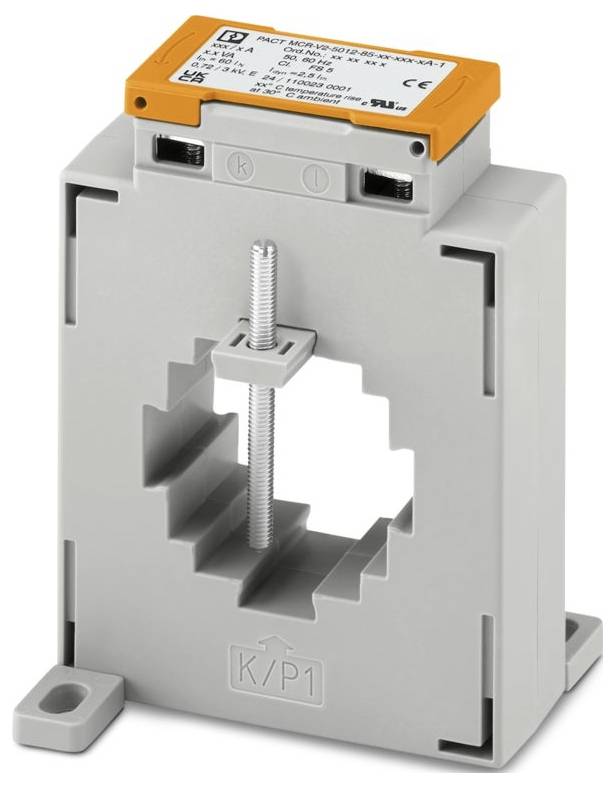

Šedý a oranžový elektrický transformátor se označenými vstupními body, namontovaný na podstavci.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 12. 10.

343 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 276,86 Kč / kus)

1 276,86 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Proudový měnič

Vstupní proud 500 A
Druhotný výstupní proud 5 A
Ø průchodky vodiče 42 mm

Technické parametry

Skupina výrobků: Nasazovací proudový transformátor
Typ připojení: Šroubové připojení
Utahovací moment: 2 Nm 2 Nm
Flexibilní průřez kabelu: 2x 10 mm² 10 m² (sekundární svorky)
Šířka: 40 mm
Výška: 10 mm
Hloubka: 31 mm
Barva: Šedá (RAL 7042)
Třída hořlavosti podle UL 94: V0 (pouzdro)
Materiál pouzdra: PA 6.6
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -25 °C ... 40 °C
Teplota okolí (skladování/přeprava): -25 °C... 40 °C
Nadmořská výška: ≤ 1000 m
Normy/předpisy: EN 61869
Způsob montáže: Montáž na DIN lištu; montáž na stěnu
Přípustná vlhkost vzduchu (provoz): Použití pouze v interiéru, žádné rozmrazování
Délka odizolování: 10 mm
Obecně: Obecně
Označení: XODW8.E323953
UL, USA/Kanada: UL, USA/Kanada
Průměr: 6,5 mm
CE: CE
Certifikát: V souladu se směrnicí UKCA
Signál: Signál
Rozměry výrobku: Rozměry výrobku
Rozměry výrobku při alternativní montáži: Rozměry výrobku při alternativní montáži
Označení: Proudový výstup
Vyvrtaný otvor
UKCA: UKCA
Jmenovité izolační napětí: 1 kV (fázový / neutrální vodič)
Třída přesnosti 1
Typ transformátoru: Násuvný transformátor proudu
Transformátor: Proudový měnič
Kulatý vodič: Kulatý vodič
Schopný cejchování: ne
Jmenovitý výkon 15 VA
Krátkodobý tepelný jmenovitý tepelný proud: ITH = 60 * in
Trvalý tepelný tepelný proud: ID = 1,2 * in
Jmenovitý impulzní proud: IDYN = 2,5 * ITH
Jmenovitá frekvence fn: 50 Hz; 60 Hz
Primární jmenovitý proud IPN: 0 a AC... 500 A AC
Sekundární jmenovitý proud ISN: 5 a AC
Mezní hodnota nadproudu: FS 5
Měděná lišta: Měděná lišta
Měděná lišta 2: Měděná lišta 2
Třída izolace: V

Kategorie produktu: Transformátor

Druh upevnění: montáž na DIM lištu

Primární proud: 500 A

Sekundární proud: 5 A

: 15 VA

Ø průchodky vodiče: 42 mm

Třída přesnosti: 1

Typ: PACT MCR-V2-5012- 85- 500-5A-1

Rozm.: (d x š x v) 85 x 31 x 110 mm

Druhotný výstupní proud: 5 A

Vstupní proud: 500 A

Šířka: 31 mm

V: 110 mm

Délka: 85 mm

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Primární proud

Výkon

Druh upevnění

Sekundární proud

Ø průchodky vodiče

Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Transformátor Primární proud 500 A Sekundární proud 5 A Ø průchodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednací číslo:3578748

Tento produkt

500 A

15 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-5012- 85- 150-5A-1 2276117 Transformátor Primární proud 150 A Sekundární proud 5 A Ø průchodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednací číslo:3578744

150 A

3.75 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-5012- 85- 300-5A-1 2276146 Transformátor Primární proud 300 A Sekundární proud 5 A Ø průchodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednací číslo:3578747

300 A

10 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-5012- 85- 750-5A-1 2276175 Transformátor Primární proud 750 A Sekundární proud 5 A Ø průchodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednací číslo:3578750

750 A

10 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-5012- 85-1500-5A-1 2276188 Transformátor Primární proud 1500 A Sekundární proud 5 A Ø průchodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednací číslo:3578751

1500 A

15 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-10020-129-2500-5A 2276395 Transformátor Primární proud 2500 A Sekundární proud 5 A Ø průchodky vodiče:85 mm montáž na DIM lištu 1 ks

Objednací číslo:3578752

2500 A

15 VA

montáž na DIM lištu

5 A

85 mm

Phoenix Contact PACT MCR-V2-5012- 85-1250-5A-1 2277200 Transformátor Primární proud 1250 A Sekundární proud 5 A Ø průchodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednací číslo:3578782

1250 A

15 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V1-21-44-300-5A-1 2277789 Transformátor Primární proud 300 A Sekundární proud 5 A Ø průchodky vodiče:20 mm montáž na DIM lištu 1 ks

Objednací číslo:3578803

300 A

10 VA

montáž na DIM lištu

5 A

20 mm

Phoenix Contact PACT MCR-V1-21-44-500-5A-1 2277792 Transformátor Primární proud 500 A Sekundární proud 5 A Ø průchodky vodiče:20 mm montáž na DIM lištu 1 ks

Objednací číslo:3578806

500 A

10 VA

montáž na DIM lištu

5 A

20 mm

Phoenix Contact PACT MCR-V2-6015- 85- 200-5A-1 2277873 Transformátor Primární proud 200 A Sekundární proud 5 A Ø průchodky vodiče:52 mm montáž na DIM lištu 1 ks

Objednací číslo:3578812

200 A

2.5 VA

montáž na DIM lištu

5 A

52 mm

Ke stažení

List technických údajů

List technických údajů 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Transformátor Primární proud 500 A Sekundární proud 5 A Ø průchod

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Transformátor Primární proud 500 A Sekundární proud 5 A Ø průchod

Popis

Nasazovací proudový transformátor, primární proud: 500 a AC, sekundární proud: 5 a AC, třída přesnosti: 1, jmenovitý výkon: 15 VA
