Phoenix Contact NBC-R4MC/2,0-94B/R4MC Spojovací kabel, 1408956, piny: 8, 2 m, 1 ks

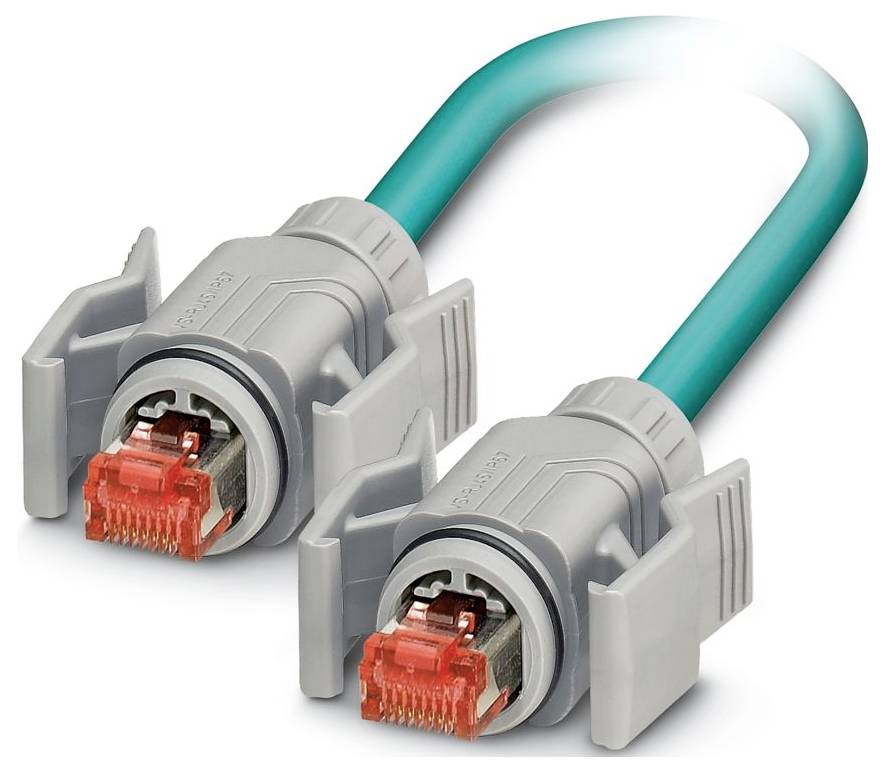

Tyrkysový síťový kabel se šedými konektory a červenými jazýčky na obou koncích, typicky používaný pro vysokorychlostní datová připojení.
Ilustrační obrázek
Kategorie produktu
Spojovací kabel
Norma zástrčky
ethernet
Strana připojení A
zástrčka RJ45
Strana připojení B
zástrčka RJ45
Počet pólů
8
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Není k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Celková cena (1 215,00 Kč / kus)
1 215,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • PRODUKTOVÁ ŘADA: RJ45 BASIC IE8 CAT5
  • Počet pólů: 8
  • Jmenovité napětí un: 48 V.
  • Třída hořlavosti podle UL 94: V2
  • Ochrana: IP67; IP65
  • Teplota okolí (provoz): -40 °C ... 80 °C (kabel, pevná instalace); -20 °C... 80 °C (kabel, pohyblivé uložení)
  • Stupeň znečištění: 2
  • Materiál kontaktu: Ni/au
  • Přenosová rychlost 1 Gbit/s.
  • Jmenovitý proud IN: 1 A
  • Vnější průměr kabelu 6,40 mm ±0,2 mm
  • Vnější plášť, materiál: PUR
  • Materiál vodiče: Čistá měděná licna
  • Délka vedení: 2,00 m
  • Průřez kabelu: 4x 2 x 0,14 m²
  • JMENOVITÉ NAPĚTÍ (III/3) 72 V (DC)
  • Vnější plášť, barva: vodní modrá RAL 5021
  • Barva (pouzdro): Šedá
  • Izolační odpor: ≥ 5 GΩ*km
  • Materiál kontaktu: CuSn
  • Materiál držáku kontaktu: PC
  • Hmotnost vodiče: 47 kg/km
  • UL AWM STYLE 20963 (80 °C / 30 V)
  • Stíněný: Ano
  • Typ vedení: Ethernet flexibilní CAT5, 4párový [94B], 4
  • Uspořádání vodiče signálového vedení: 7x 0,16 mm
  • Vodiče AWG: 26
  • Průměr žil včetně izolace: 0,96 mm
  • Materiál izolace žil: Pěnový PE
  • Jednožilový, barva: Bílá/modrá, bílá/oranžová, bílá/zelená, bílá/hnědá
  • Tloušťka stěny vnějšího pláště: 1,05 mm
  • Celková spletení: 4 párů do duše
  • Jmenovité napětí kabelu: ≤ 100 V.
  • Minimální poloměr ohybu, pevné uložení: 4 x D.
  • Minimální poloměr ohybu, flexibilní uložení: 8 x D.
  • Nejmenší poloměr ohybu, pevné uložení: 26 mm
  • Nejmenší poloměr ohybu, pohyblivý uložení: 52 mm
  • Nehořlavost: Podle IEC 60332-1-2
  • Odolnost vůči olejům: Podle EN 60811-2-1
  • Počet zastrčení: ≥ 750
  • Konektor 1: Konektor 1
  • Konektor 2: Konektor 2
  • Neobsahuje halogeny: Podle IEC 60754-1
  • Konstrukce kabelu: 4x 2x AWG26/7, SF/UTP
  • Optické stínění: 70 %
  • Odpor smyčky: ≤ 290,00 Ω/km
  • Vlnový odpor 100 Ω ±5 Ω (při 100 MHz)
  • Zkušební napětí žíla/žíla: 700 v (50 Hz, 1 min.)
  • Zkušební napětí žíla/stínění: 700,00 v (50 Hz, 1 min.)
  • Párové stočení: 2 vodiče pro pár
  • Typ senzoru: Ethernet
  • Typ signálu/kategorie: Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s.
  • Přenosové vlastnosti (kategorie): CAT5 (IEC 11801:2002)
  • Délka signálu: 5,3 ns/m.
  • Vázací odpor: ≤ 100,00 mΩ/m (při 10 MHz)
  • Kapacita vodiče: 48 nF/km (při 1 kHz)
  • Pevnost v tahu: ≤ 100 N
  • Nerovnosti v hlasové komunikace (NEXT): 71,3 dB (při 1 MHz); 62,3 dB (při 4 MHz); 56,3 dB (při 10 MHz); 53,2 dB (při 16 MHz ); 51,8 dB (při 20 MHz ); 48,9 dB (při 31,25 MHz) ; 44,4 dB (při 62,5 MHz); 41,3 dB (při 100 MHz)
  • Tlumení nízkofrekvenčního přenosu (PSNEXT): 62,3 dB (při 1 MHz); 53,3 dB (při 4 MHz); 47,3 dB (při 10 MHz); 44,2 dB (při 16 MHz); 42,8 dB (při 20 MHz); 39,9 dB ( při 31,25 MHz); 35,4 dB (při 62,5 MHz); 32,3 dB (při 100 MHz)
  • Útlum zpětného toku (RL): 23 dB (při 4 MHz); 24,1 dB (při 8 MHz); 25 dB ( při 10 MHz); 25 dB (při 16 MHz); 25 dB ( při 20 MHz ); 23,6 dB (při 31,25 MHz) ; 21,5 dB (při 62,5 MHz); 20,1 dB (při 100 MHz)
  • Stínění: 3,2 dB (při 1 MHz); 6 dB (při 4 MHz); 9,5 dB (při 10 MHz); 12,1 dB (při 16 MHz); 13,6 dB (při 20 MHz); 17,1 dB (při 31,25 MHz) ; 24,8 dB (při 62,5 MHz); 32 dB (při 100 MHz)
  • Okolní teplota (uložení): -20 °C... 80 °C
  • Přenosová rychlost: 1 Gbit/s
  • Výkres: Rozměry pole zástrčky RJ45
  • Provedení: Zástrčka RJ45, rovná, 8-pólová, západka
  • Zástrčná síla: 30 N (na jeden kontakt signálu)
  • Tažná síla 50 N (na signální kontakt)
  • Ethernet flexibilně CAT5, 4párový [94B]: Ethernet flexibilní CAT5, 4párový 4 [4 B]
Typ

NBC-R4MC/2,0-94B/R4MC

Kategorie produktu

Spojovací kabel

Norma zástrčky

ethernet

Strana připojení A

zástrčka RJ45

Strana připojení B

zástrčka RJ45

Počet pólů

8

Délka kabelu

2 m

Materiál pláště

PUR

Jmenovité napětí

48 V

Vnější Ø

6.40 mm

Průřez vodiče (kabely senzor-aktor)

0.14 mm²

Připojení

RJ45

Barva kabelu

vodní modrá

Materiál kontaktu

CuSn

Kontaktní plocha

Ni/Au

IP67

IP65

Vlastnosti

bez halogenů

stíněný

Min. teplota

-40 °C

Max. teplota

80 °C

Číslo výrobce

1408956

Obsah

1 ks

Průměr

6.40 mm

Ø kabelu do

6.40 mm

Průměr kabelu (rozsah)

6.40 mm (max)

Jmenovité napětí

48 V

Stíněný

Ano

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3586459 Phoenix Contact NBC-R4MC/2,0-94B/R4MC Spojovací kabel, 1408956, piny: 8, 2 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3586459 Phoenix Contact NBC-R4MC/2,0-94B/R4MC Spojovací kabel, 1408956, piny: 8, 2 m, 1 ks

Popis

Síťový kabel, ochrana: IP67, délka kabelu: 2 m, počet pólů: 8, 1 Gbit/s, CAT5, kabelový vývod: rovný, Ethernet
