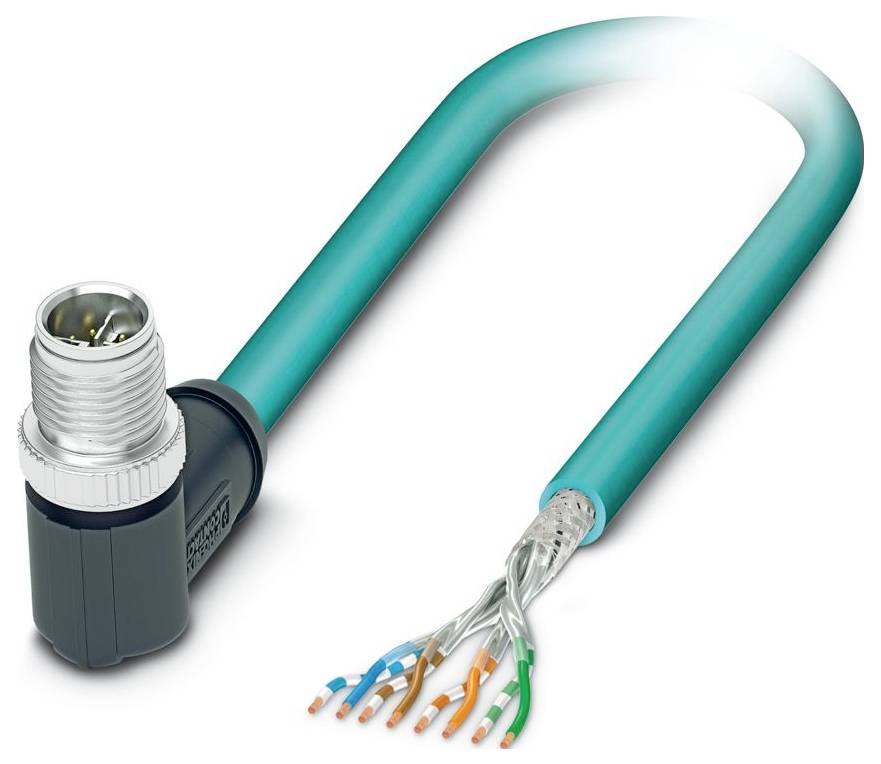

Name: Phoenix Contact NBC-M12MRX/1,0-94F připojovací kabel pro senzory - aktory, 1080716, piny: 8, 1 m, 1 ks
Brand: Phoenix Contact
SKU: 3563357
Availability: SoldOut

Phoenix Contact NBC-M12MRX/1,0-94F připojovací kabel pro senzory - aktory, 1080716, piny: 8, 1 m, 1 ks-0

Ilustrační obrázek

Kategorie produktu

připojovací kabel pro senzory - aktory

Norma zástrčky

ethernet

Strana připojení A

zástrčka M12, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (905,00 Kč / kus)

905,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet pólů: 8
JMENOVITÉ NAPĚTÍ UN: 48 V AC; 60 V DC
Utahovací moment: 0,4 Nm (konektor M12)
Třída hořlavosti podle UL 94: V0
Okolní podmínky: Okolní podmínky
Ochrana: IP65; IP67
Teplota okolí (provoz): -40 °C ... 80 °C (kabel, pevná instalace); -20 °C... 80 °C (kabel, pohyblivé uložení)
Normy/předpisy: IEC 61076-2-109
Přepěťová kategorie: II
Stupeň znečištění: 3
Materiál těsnění: FKM
Materiál kontaktu: Ni/au
Jmenovitý proud IN: 0,5 A
Vnější průměr kabelu 6,40 mm ±0,2 mm
Sběrnicový systém: Ethernet
Vnější plášť, materiál: PUR
Materiál vodiče: Čistá měděná licna
Délka vedení: 1 m
Průřez kabelu: 4x 2 x 0,14 m²
Stínění: Technologie Advanced Shielding
Standardní označení: Konektor M12
Ukazatel stavu: ne
Vnější plášť, barva: vodní modrá RAL 5021
Použití: Standardní
Přenos média: Měď
KÓDOVÁNÍ: X
Izolační odpor: ≥ 500 MΩ*km
Materiál kontaktu: CuZn
Ukazatel stavu: ne
Materiál držáku kontaktu: PA 6.6
UL AWM STYLE 21238 (80 °C / 600 V)
Stíněný: Ano
Typ vedení: Ethernet 10 Gbit [94F]
Vodiče AWG: 26
Průměr žil včetně izolace: 1 mm ±0,05 mm
Materiál izolace žil: Pěnový PE
Jednožilový, barva: Bílá/modrá, bílá/oranžová, bílá/zelená, bílá/hnědá
Celková spletení: 4 párů do duše
Jmenovité napětí kabelu: ≤ 100 V.
Minimální poloměr ohybu, pevné uložení: 4 x D.
Minimální poloměr ohybu, flexibilní uložení: 8 x D.
Nejmenší poloměr ohybu, pevné uložení: 26 mm
Nejmenší poloměr ohybu, pohyblivý uložení: 51 mm
Odolnost proti ohni: Podle IEC 60332-1-2; podle UN ECE-R 118.03; podle CSA C 22.2 č. 210 FT1
Odolnost vůči olejům: Podle DIN EN 60811-404
Počet kabelových průchodů: 1
Počet zastrčení: ≥ 100
Konektor 1: Konektor 1
Konektor 2: Konektor 2
Neobsahuje halogeny: Podle IEC 60754-1
M 12: M12
Uspořádání vodičů: 4x2xAWG26/7 | s/FTP
Optické stínění: 70 %
Odpor smyčky: ≤ 290,00 Ω/km
Vlnový odpor 100 Ω ±5 Ω (při 100 MHz)
Zkušební napětí žíla/žíla: 2000 v (50 Hz, 1 min.)
Zkušební napětí žíla/stínění: 2000,00 v (50 Hz, 1 min.)
Párové stočení: 2 vodiče pro pár
Materiál těla: TPU, nehořlavý, samozhášecí
Materiál šroubení: Poniklovaný zinkový odlitek
Typ senzoru: Ethernet
Typ signálu/kategorie: Ethernet CAT6A, 10 Gbit/s; CC-Link IE CAT6A, 10 Gbit/s
Přenosové charakteristiky (kategorie) CAT6A
Přenosová rychlost 10 Gbit/s.
Výkres: Pólová zástrčka M12, 8 pólů, kódování X, strana s kolíkovou stranou
Provedení: Volný konec vedení
Ethernet 10 Gbit [94F]: Ethernet 10 Gbit [94F]

Druh obalu: Piece

Typ: NBC-M12MRX/1,0-94F

Kategorie produktu: připojovací kabel pro senzory - aktory

Norma zástrčky: ethernet

Strana připojení A: zástrčka M12, zahnutá

Strana připojení B: kabel, otevřený konec

Počet pólů: 8

Délka kabelu: 1 m

Materiál pláště: PUR

Jmenovité napětí: 48 V/AC
60 V/DC

Vnější Ø: 6.40 mm

Průřez vodiče (kabely senzor-aktor): 0.14 mm²

Připojení: volný konec vedení

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Barva kabelu: vodní modrá

Kódování: Typ X

Materiál kontaktu: Cu Zn

Kontaktní plocha: Ni/Au

: IP65
IP67

Vlastnosti: bez halogenů
stíněný

Min. teplota: -40 °C

Max. teplota: 80 °C

Typ upevnění: šroubovací

Číslo výrobce: 1080716

Obsah: 1 ks

Průměr: 6.40 mm

Jmenovité napětí: 48 V

Stíněný: Ano

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Délka kabelu

Jmenovité napětí

Norma zástrčky

Počet pólů

Strana připojení A

Strana připojení B

Typ upevnění

Typ závitu, šířka připojení

Phoenix Contact NBC- 1,0-93E/P12FSD připojovací kabel pro senzory - aktory, 1476016, piny: 4, 1 m, 1 ks

Objednací číslo:3568605

Není k dispozici

Conrad Electronic

1 m

48 V/AC

ethernet

zásuvka M12, rovná

kabel, otevřený konec

Push-Pull

M12

Min.: 1

Násobky: 1

749,00 Kč^*

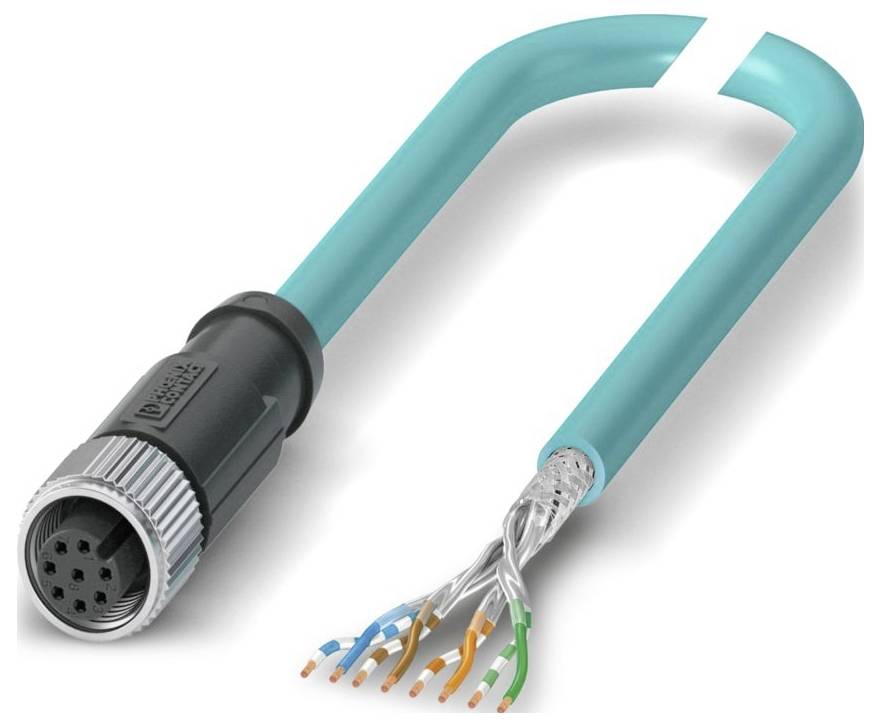

Phoenix Contact NBC- 1,0-94B/FS SCO připojovací kabel pro senzory - aktory, 1407439, piny: 8, 1 m, 1 ks

Objednací číslo:3586362

Není k dispozici

Conrad Electronic

1 m

48 V/AC

ethernet

kabel, otevřený konec

zásuvka M12, rovná

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

1 215,00 Kč^*

Phoenix Contact NBC- 10,0-94B/FR SCO US připojovací kabel pro senzory - aktory, 1408755, piny: 8, 10 m, 50 ks

Objednací číslo:3586440

Není k dispozici

Conrad Electronic

10 m

48 V/AC

ethernet

kabel, otevřený konec

zásuvka M12, zahnutá

M12

Min.: 1

Násobky: 1

95 739,00 Kč^*

Phoenix Contact NBC- 10,0-94B/FS SCO US připojovací kabel pro senzory - aktory, 1408746, piny: 8, 10 m, 50 ks

Objednací číslo:3586413

Není k dispozici

Conrad Electronic

10 m

48 V/AC

ethernet

kabel, otevřený konec

zásuvka M12, rovná

M12

Min.: 1

Násobky: 1

93 675,00 Kč^*

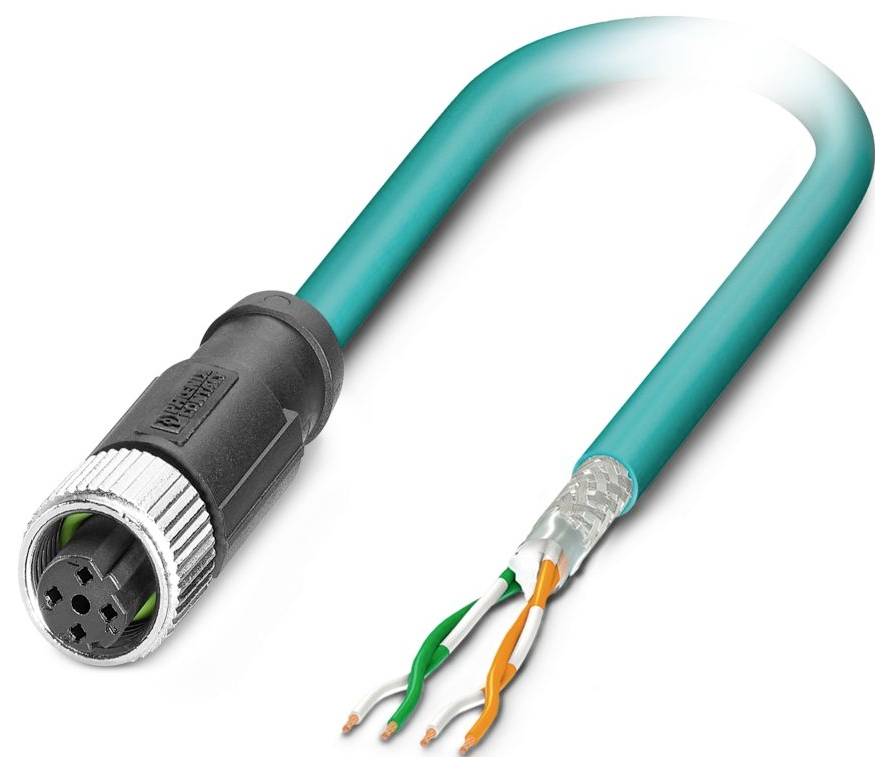

Phoenix Contact NBC- 2,0-93E/M12FSD připojovací kabel pro senzory - aktory, 1407381, piny: 4, 2 m, 1 ks

Objednací číslo:3586521

Není k dispozici

Conrad Electronic

2 m

48 V/AC

ethernet

kabel, otevřený konec

zásuvka M12, rovná

šroubovací

M12

Min.: 1

Násobky: 1

749,00 Kč^*

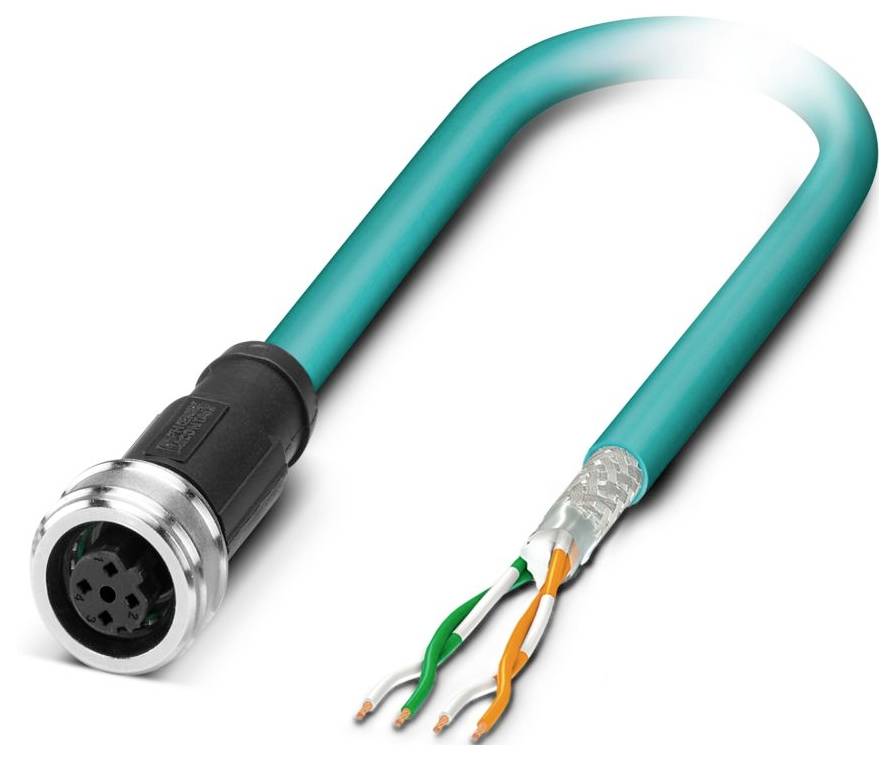

Phoenix Contact NBC- 2,0-93E/P12FSD připojovací kabel pro senzory - aktory, 1476018, piny: 4, 2 m, 1 ks

Objednací číslo:3568623

Není k dispozici

Conrad Electronic

2 m

48 V/AC

ethernet

zásuvka M12, rovná

kabel, otevřený konec

Push-Pull

M12

Min.: 1

Násobky: 1

855,00 Kč^*

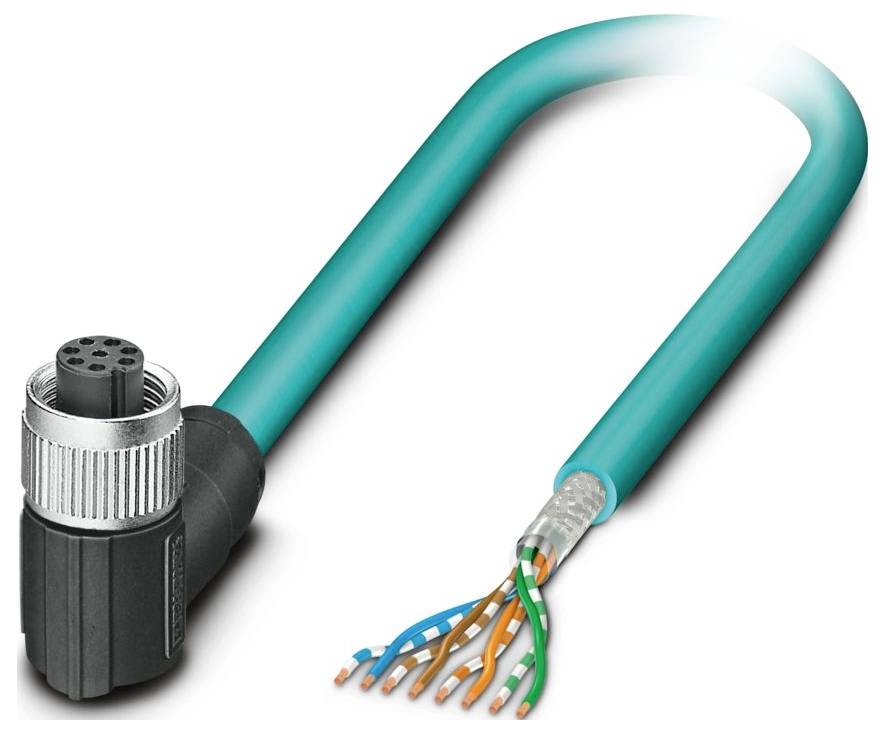

Phoenix Contact NBC- 2,0-94B/FR SCO US připojovací kabel pro senzory - aktory, 1406115, piny: 8, 2 m, 50 ks

Objednací číslo:3586263

Není k dispozici

Conrad Electronic

2 m

48 V/AC

ethernet

kabel, otevřený konec

zásuvka M12, zahnutá

M12

Min.: 1

Násobky: 1

44 455,00 Kč^*

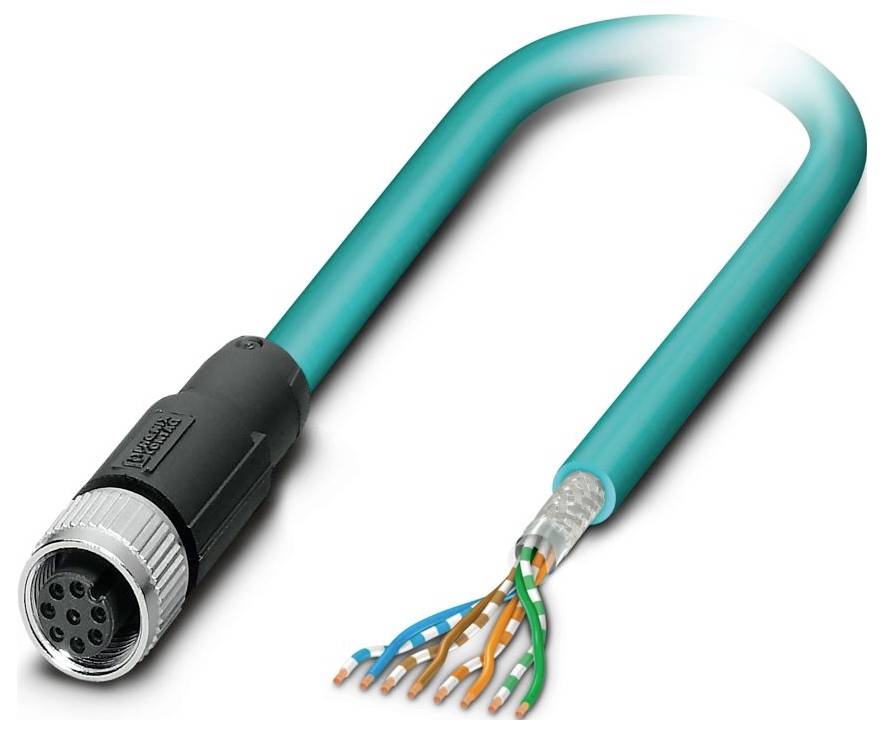

Phoenix Contact NBC- 2,0-94B/FS SCO US připojovací kabel pro senzory - aktory, 1406120, piny: 8, 2 m, 50 ks

Objednací číslo:3586283

Není k dispozici

Conrad Electronic

2 m

48 V/AC

ethernet

kabel, otevřený konec

zásuvka M12, rovná

šroubovací

M12

Min.: 1

Násobky: 1

42 495,00 Kč^*

Phoenix Contact NBC- 2,0-94B/FS SCO připojovací kabel pro senzory - aktory, 1407440, piny: 8, 2 m, 1 ks

Objednací číslo:3586365

Není k dispozici

Conrad Electronic

2 m

48 V/AC

ethernet

kabel, otevřený konec

zásuvka M12, rovná

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

929,00 Kč^*

Phoenix Contact NBC- 5,0-93E/M12FSD připojovací kabel pro senzory - aktory, 1407382, piny: 4, 5 m, 1 ks

Objednací číslo:3586526

Není k dispozici

Conrad Electronic

5 m

48 V/AC

ethernet

kabel, otevřený konec

zásuvka M12, rovná

šroubovací

M12

Min.: 1

Násobky: 1

1 059,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3563357 Phoenix Contact NBC-M12MRX/1,0-94F připojovací kabel pro senzory - aktory, 1080716, piny: 8, 1 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3563357 Phoenix Contact NBC-M12MRX/1,0-94F připojovací kabel pro senzory - aktory, 1080716, piny: 8, 1 m, 1 ks

Popis

Síťový kabel, Ethernet CAT6A (10 8 Gbit/s) CAT6A (10 Gbit/s), 3pólová, PUR bez halogenů, vodní modrá RAL 5021, stíněný (Advanced Shielding Technology), zástrčka M12, kódování: X/IP67, na volný konec kabelu, délka kabelu: 1 m.
