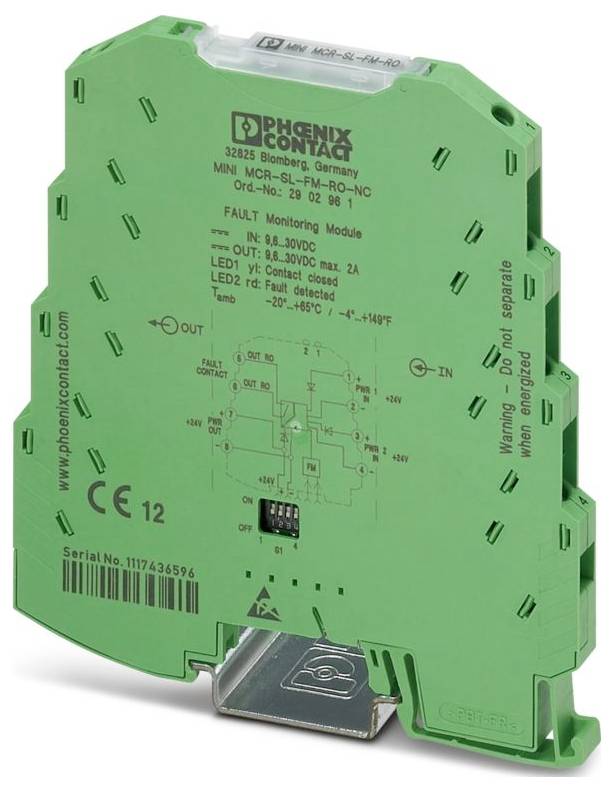

Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Monitorovací modul 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Monitorovací modul
Vstupní signál max. (napětí)
30 V
Typ
MINI MCR-SL-FM-RC-NC
Rozm.
(d x š x v) 101.2 x 6.2 x 93.1 mm
Připojení
šroubovací
Datasheety: (PDF)
Počet
Celková cena (2 962,81 Kč / kus)
2 962,81 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina produktů: MINI analogový
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 26... 12
- Šířka: 6,2 mm
- Výška: 93,1 mm
- Hloubka: 101,2 mm
- Barva: Zelená (RAL 6021)
- Materiál pouzdra: PBT
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -20 °C ... 65 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: EN 61000-4-6
- Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
- Způsob montáže: Montáž na DIN lištu
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Délka odizolování: 12 mm
- Montážní poloha: libovolná
- Označení UL 508 listed; třída I, div. 2, GROUPS A, B, C, D T4; CLASS I, pásmo 2, skupina IIC
- UL, USA/Kanada: UL, USA/Kanada
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22: HL 1 - HL 2
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23: HL 1 - HL 2
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24: HL 1 - HL 2
- Rozsah napájecího napětí: 9,6 v DC... 30 v DC (pro přemostění napájecího napětí lze použít konektor sběrnice pro nosné lišty ME (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, obj. Č. 2869728), zacvaknutelný na nosnou lištu 35 mm podle EN 60715)
- CE: CE
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Rušivé vyzařování: Rušení
- Výboj statické elektřiny: Výboj statické elektřiny
- Poznámka: Kritérium B.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Ovlivňování vedením: Ovlivňování vedením
- Odolnost vůči rušení EN 61000-6-2
- Spínací napětí maximálně: 30 v AC/DC
- Kontrolka stavu nabití: Žlutá LED (spínací výstup)
- Označení: Rušení šířené vedením
- Galvanické oddělení vstupu a výstupu: Ano
- Napájení
- Zatížení nárazem (Surge): Zatížení nárazovým proudem (Surge)
- Maximální odběr proudu: < 5 mA (při 24 v DC)
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Izolace: Základní izolace
- JMENOVITÉ IZOLAČNÍ NAPĚTÍ: 50 V AC/DC
- Zkušební napětí: 1,5 kV AC (50 Hz, 60 s)
- Funkčnost
- Galvanické oddělení: Galvanické oddělení
- Teplotní koeficient maximálně: < 0,01 %/k
- Příkon: < 120 mW (při 24 v DC)
- Výstupní signál max. Proudu: 2 A.
- Typická odchylka od měřené hodnoty: 2 %
- Konfigurace: DIP spínač
- Signál: Napětí: Signál: Napětí
- Popis vstupu: Napěťový vstup pro kontrolu redundance
- Vstupní signál napětí: 9,6 v DC... napájení 18 - 30 V DC
- Spínání: Relé: Spínání: Relé
- Spínací proud maximálně: 50 mA
- Výstupní signál napětí: 8,8 v DC... 29,2 V DC
- Zobrazení chyb: Červená LED dioda
- Galvanické oddělení vstup, napájení, výstupní výstup na spínací výstup IEC/EN 61010: Galvanické oddělení vstup, napájení, výstup na spínací výstup IEC/EN 61010
- Signál: Napětí/proud: Signál: Napětí/proud
- Typ
MINI MCR-SL-FM-RC-NC
- Kategorie produktu
Monitorovací modul
- Vstupní signál max. (napětí)
30 V
- Rozm.
(d x š x v) 101.2 x 6.2 x 93.1 mm
- Připojení
šroubovací
- Výstupní signál (napětí)
8.8 V DC ... 29.2 V DC
- Výstupní signál (proud)
2 A
- Vstupní signál (napětí)
9.6 V DC ... 30 V DC
- Obsah
1 ks
- Konfigurace
DIP spínač
- Šířka
6.2 mm
- V
93.1 mm
- Délka
101.2 mm
- Max. okolní teplota
65 °C
- Min. okolní teplota
-20 °C
- Napájecí napětí (num.)
30 V/DC
- Napájecí napětí U(B)
9.6 V DC ... 30 V DC
- Flexibilní průměr (max.)
2.5 mm²
- Pevný průřez (max.)
2.5 mm²
- Průřez flexibilní (min.)
0.2 mm²
- Průřez pevný (min.)
0.2 mm²
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Monitorovací modul 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Monitorovací modul 1 ks
Popis
Monitorovací modul Fault slouží k vyhodnocení a hlášení shromažďovacích chyb systému monitorování závad a ke kontrole napájecích napětí. Chybové hlášení se provádí přes spínací kontakt. Šroubový spoj, standardní konfigurace.
