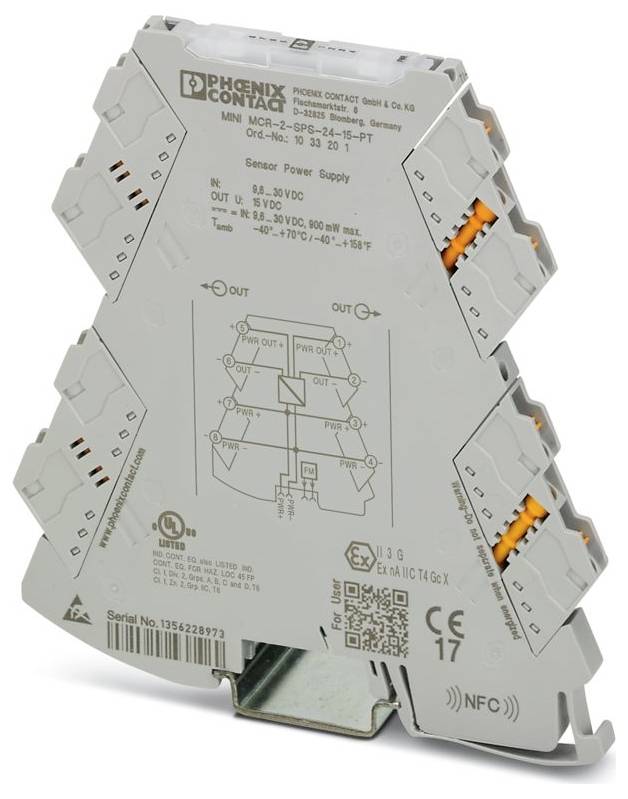

Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Zdroj s konstantním napětím 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Zdroj s konstantním napětím
Typ
MINI MCR-2-SPS-24-15-PT
Rozm.
(d x š x v) 119.2 x 6.2 x 109.81 mm
Připojení
Push-in připojení pružinovou svorkou
Výstupní signál (napětí)
15 V
Datasheety: (PDF)
Počet
Celková cena (2 417,36 Kč / kus)
2 417,36 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina produktů: MINI Analog pro
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 m² (s dutinkou); 0,14 m²... 2,5 m² (bez dutinky)
- Průřez vodiče AWG: 24... 12 (pružný)
- Šířka: 6,2 mm
- Výška: 109,81 mm
- Hloubka: 119,2 mm
- Barva: Šedá (RAL 7042)
- Materiál pouzdra: PBT
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP20 (není hodnoceno UL)
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: GB/T 3836.1; GB/T 3836.3
- Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
- Způsob montáže: Montáž na DIN lištu
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Délka odizolování: 10 mm
- Montážní poloha: libovolná
- ATEX: NORMA ATEX
- IECEx: IECEx
- Označení UL 508 listed; třída I, div. 2, GROUPS A, B, C, D T6; TŘÍDA I, zóna 2, skupina IIC T6
- UL, USA/Kanada: UL, USA/Kanada
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22: HL 1 - HL 2
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23: HL 1 - HL 2
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24: HL 1 - HL 2
- Rozsah napájecího napětí: 9,6 v DC... 30 v DC (pro přemostění napájecího napětí lze použít konektor sběrnice pro nosné lišty ME (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, obj. Č. 2869728), zacvaknutelný na nosnou lištu 35 mm podle EN 60715)
- CE: CE
- Certifikát: DNV GL TAA000021E Rev. 1
- Montážní poznámka: Pro přemostění napájecího napětí lze použít sběrnicovou lištu DIN, zacvaknout na lištu 35 mm podle EN 60715.
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Rušivé vyzařování: Rušení
- Loďařský průmysl: Loďařský průmysl
- Odolnost vůči rušení EN 61000-6-2
- Zobrazení stavu: Zelená LED dioda (napájecí napětí)
- Galvanické oddělení vstupu a výstupu: Ano
- Napájení
- Typický odběr proudu: < 38,2 mA < (24 v); 79,8 mA (12 v)
- Zkratový proud > 35 mA
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Výstupní proud ≤ 30 mA
- Izolace: Zesílená izolace
- Údaje pro stavbu lodí: Údaje pro stavbu lodí
- Teplota: B
- HUMIDITY: B
- Vibrace: A
- EMC: A
- enclosure: Required protection according to the Rules shall be provided upon installation on board
- Jmenovité izolační napětí: 300 v eff
- Zkušební napětí: 3 kV AC (50 Hz, 60 s)
- CCC / Čína-EX: CCC / Čína-EX
- GB standard: GB standard
- Galvanické oddělení: Galvanické oddělení
- Teplotní koeficient maximálně: < 0,01 %/k
- Maximální přenosová chyba: ≤ 0,4 % (z konečné hodnoty)
- Příkon: < 900 mW (9,6 v DC)
- Napájecí napětí přenosu: 15 V.
- Signál: Napětí: Signál: Napětí
- Vstupní signál napětí: 9,6 v DC... napájení 18 - 30 V DC
- EX-Installation (EPL): GC; div. 2
- Galvanické oddělení vstup/výstup/napájení IEC/EN 61010-1: Galvanické oddělení vstupu/výstupu/napájení IEC/EN 61010-1
- Výstupní signál napětí maximálně: 15 v DC
- Výstupní napětí při přerušení vodiče: 15 V.
- Zvlnění: < 20 mVss (600 Ω)
- Typ
MINI MCR-2-SPS-24-15-PT
- Kategorie produktu
Zdroj s konstantním napětím
- Rozm.
(d x š x v) 119.2 x 6.2 x 109.81 mm
- Připojení
Push-in připojení pružinovou svorkou
- Výstupní signál (napětí)
15 V
- Výstupní signál (proud)
≤ 30 mA
- Vstupní signál (napětí)
9.6 V DC ... 30 V DC
- Obsah
1 ks
- Šířka
6.2 mm
- V
109.81 mm
- Délka
119.2 mm
- Max. okolní teplota
70 °C
- Min. okolní teplota
-40 °C
- Napájecí napětí (num.)
30 V/DC
- Napájecí napětí U(B)
9.6 V DC ... 30 V DC
- Flexibilní průměr (max.)
2.5 mm²
- Pevný průřez (max.)
2.5 mm²
- Průřez flexibilní (min.)
0.14 mm²
- Průřez pevný (min.)
0.2 mm²
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Zdroj s konstantním napětím 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Zdroj s konstantním napětím 1 ks
Popis
Zdroj konstantního napětí se zásuvnou připojovací technikou pro vytvoření velmi přesného konstantního napětí 15 v a pro napájení senzorů bez vlastního napájení. Připojení Push In.
