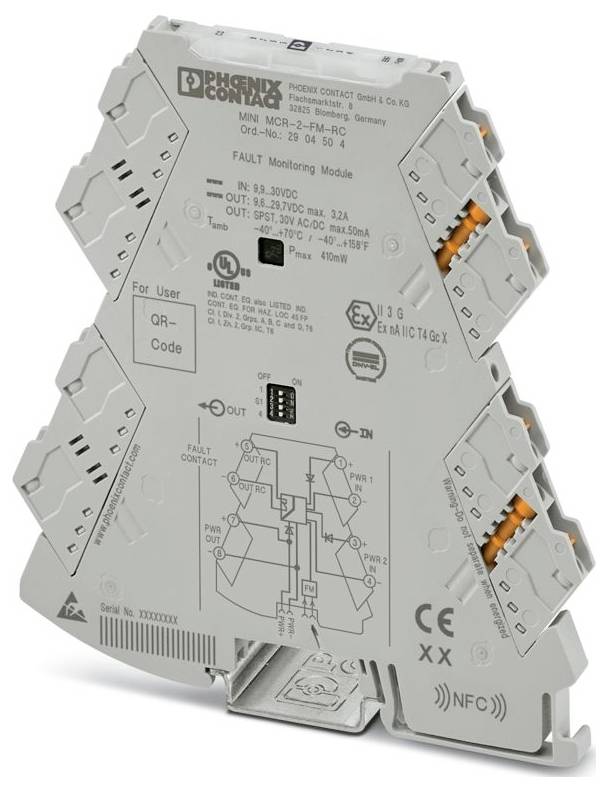

Phoenix Contact MINI MCR-2-FM-RC 2904504 Monitorovací modul 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Monitorovací modul
Vstupní signál max. (napětí)
30 V
Typ
MINI MCR-2-FM-RC
Rozm.
(d x š x v) 119.2 x 6.2 x 109.81 mm
Připojení
šroubovací
Datasheety: (PDF)
Počet
Celková cena (2 524,79 Kč / kus)
2 524,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina produktů: MINI Analog pro
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,14 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 m² (s dutinkou); 0,14 m²... 2,5 m² (bez dutinky)
- Průřez vodiče AWG: 24... 12 (pružný)
- Šířka: 6,2 mm
- Výška: 109,81 mm
- Hloubka: 119,2 mm
- Barva: Šedá (RAL 7042)
- Materiál pouzdra: PBT
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP20 (není hodnoceno UL)
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: GB/T 3836.1; GB/T 3836.3
- Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
- Způsob montáže: Montáž na DIN lištu
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Délka odizolování: 10 mm
- Montážní poloha: libovolná
- ATEX: NORMA ATEX
- IECEx: IECEx
- Označení: 1122Ex ec IIC T4 GC
- UL, USA/Kanada: UL, USA/Kanada
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22: HL 1 - HL 2
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23: HL 1 - HL 2
- Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24: HL 1 - HL 2
- Rozsah napájecího napětí: 9,6 v DC... 30 v DC (pro přemostění napájecího napětí lze použít konektor sběrnice pro nosné lišty ME (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, obj. Č. 2869728), zacvaknutelný na nosnou lištu 35 mm podle EN 60715)
- CE: CE
- Certifikát: BY/112 02.01 TP012 103.01 00079
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Rušivé vyzařování: Rušení
- Výboj statické elektřiny: Výboj statické elektřiny
- Poznámka: Musí být přijata ochranná opatření proti elektrostatickému výboji.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Ovlivňování vedením: Ovlivňování vedením
- Loďařský průmysl: Loďařský průmysl
- Odolnost vůči rušení EN 61000-6-2
- Spínací napětí maximálně: 30 v DC
- Zobrazení stavu: Zelená LED (napájecí napětí); žlutá LED (spínací výstup)
- Označení: Rušení šířené vedením
- Galvanické oddělení vstupu a výstupu: Ano
- Napájení
- Zatížení nárazem (Surge): Zatížení nárazovým proudem (Surge)
- Maximální odběr proudu: < 16 mA (24 v DC)
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Izolace: Základní izolace
- Údaje pro stavbu lodí: Údaje pro stavbu lodí
- Teplota: B
- HUMIDITY: B
- Vibrace: A
- EMC: A
- enclosure: Required protection according to the Rules shall be provided upon installation on board
- Jmenovité izolační napětí: 50 v AC/DC (efektivní)
- Zkušební napětí: 1,5 kV AC (50 Hz, 60 s)
- Funkčnost
- CCC / Čína-EX: CCC / Čína-EX
- GB standard: GB standard
- Počet výstupů: 1
- Galvanické oddělení: Galvanické oddělení
- Teplotní koeficient maximálně: < 0,01 %/k
- Příkon: < 410 mW (24 v DC)
- Výstupní signál max. Proudu: 3,2 A.
- Konfigurace: DIP spínač
- Galvanické oddělení vstup/výstup IEC/EN 61010: Galvanické oddělení vstupu/výstupu IEC/EN 61010
- Signál: Napětí: Signál: Napětí
- Popis vstupu: Napěťový vstup pro kontrolu redundance
- Počet vstupů: 1
- Vstupní signál napětí: 9,9 v DC... napájení 18 - 30 V DC
- Spínání: Relé: Spínání: Relé
- Spínací proud maximálně: 50 mA DC
- Výstupní signál napětí: 9,6 v DC... 29,7 V DC
- EX-Installation (EPL): GC; div. 2
- Zobrazení chyb: Červená LED dioda
- EAC EX: EAC EX
- EAC EX: EAC EX
- Typ
MINI MCR-2-FM-RC
- Kategorie produktu
Monitorovací modul
- Vstupní signál max. (napětí)
30 V
- Rozm.
(d x š x v) 119.2 x 6.2 x 109.81 mm
- Připojení
šroubovací
- Výstupní signál (napětí)
9.6 V DC ... 29.7 V DC
- Výstupní signál (proud)
3.2 A
- Vstupní signál (napětí)
9.9 V DC ... 30 V DC
- Obsah
1 ks
- Konfigurace
DIP spínač
- Šířka
6.2 mm
- V
109.81 mm
- Délka
119.2 mm
- Max. okolní teplota
70 °C
- Min. okolní teplota
-40 °C
- Napájecí napětí (num.)
30 V/DC
- Napájecí napětí U(B)
9.6 V DC ... 30 V DC
- Flexibilní průměr (max.)
2.5 mm²
- Pevný průřez (max.)
2.5 mm²
- Průřez flexibilní (min.)
0.14 mm²
- Průřez pevný (min.)
0.2 mm²
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Monitorovací modul 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Monitorovací modul 1 ks
Popis
Monitorovací modul Fault s připojovací technikou k vyhodnocení a hlášení chyb FM systému a ke kontrole napájecích napětí. Chybové hlášení prostřednictvím kontaktu pro otevírání. Šroubové připojení, standardní konfigurace
