Konektory a kabely Konektory Konektory do DPS Zásuvné svorkovnice a konektory na DPS

Phoenix Contact MCV konektor do DPS 3, rozteč 5.08 mm, 1836309, 1 ks

EAN:
Označení výrobce:
Objednací číslo:
Zelený elektrický konektor s několika kovovými kolíky, vhodný pro elektronické aplikace a montáž na plošné spoje.
Ilustrační obrázek
Zelený elektrický konektor s několika kovovými kolíky, vhodný pro elektronické aplikace a montáž na plošné spoje.

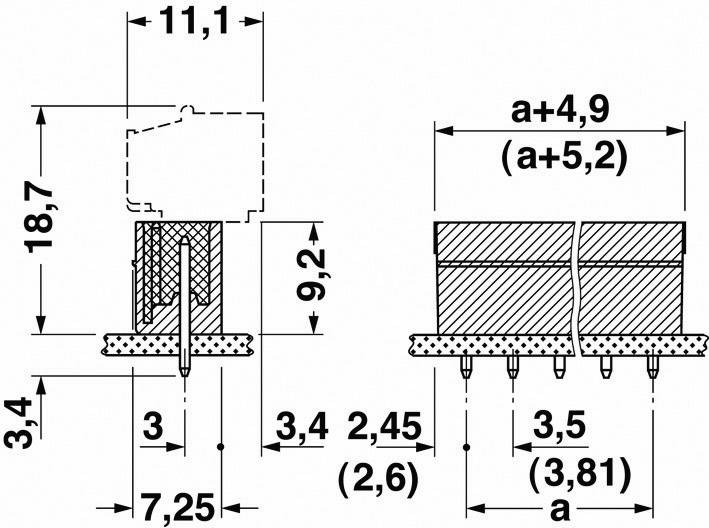

Technický výkres konektoru s rozměry v milimetrech. Vlevo pohled zepředu, vpravo boční pohled s detailními rozměry.
1/2
Ilustrační obrázek
Kategorie produktu
konektor do DPS
Provedení
zástrčka, vestavná rovná
Počet řádků
1
Řada
MCV
Rastr (rozteč)
5.08 mm
Datasheety: (PDF)
Phoenix Contact
Okamžité doručení: Pá 2. 10.

80 Ks
Prodej a doprava:
Conrad Electronic Obchodní podmínky

Množství (Ks)
Sleva
Cena balení (Bez DPH.)
3
-
22,31 Kč
9
7% = 1,57 Kč
20,74 Kč
15
10% = 2,29 Kč
20,02 Kč
30
12% = 2,77 Kč
19,54 Kč
60
15% = 3,31 Kč
19,00 Kč
120
18% = 3,91 Kč
18,40 Kč
300
21% = 4,58 Kč
17,73 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč

Počet

Min.: 3
Celková cena (22,31 Kč / kus)
66,93 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident
  • Hlavní benefity
  • Technické parametry
  • Varianty
  • Ke stažení
  • Popis
  • Související
  • Doplňky

Hlavní benefity

COMBICON Industrial

  • Obsah: 1 ks
  • Počet řádků: 1
  • Počet pólů: 3
  • Černobílý abstraktní kruhový design s geometrickými tvary a černým segmentem v horní pravé části kruhu.
  • Logo 'PC T' v černobílém provedení se stylizovaným 'C' obklopujícím písmeno 'P'.
  • VDE zkušební značka: Trojúhelníkové logo s písmeny 'VDE', které představuje ověřenou bezpečnost a kvalitu elektrických výrobků.
  • Logo schématu CB v černém písmu před bílým pozadím.
  • Logo 'CRAUS' ve stylizovaném písmu, složené převážně z velkých písmen, na bílém pozadí.

Technické parametry

  • Rozměry kolíku: 0,8 x 0,8 mm
  • Skupina izolantu: IIIa
  • Typ izolantu: PBT.
Kategorie produktu

konektor do DPS

Provedení

zástrčka, vestavná rovná

Počet řádků

1

Typ zapojení konektoru

wire to board

Řada

MCV

Vlastnosti

uzavřený

Rastr (rozteč)

5.08 mm

Počet kontaktů v řadě

3

Počet pólů

3

Šířka

15.24 mm

Ø pin

1.2 mm

Kolíkový tvar

hranatý

Jmenovitý proud

8 A

Jmenovitý proud - filtr

8 A

Obsah

1 ks

Rozm.

(d x š x v) 7.25 x 15.24 x 12.60 mm

Připojení

do DPS

Směr činnosti

kolmo k DPS

Materiál pouzdra

polyamid

Číslo výrobce

1836309

Barva

zelená

Průmyslové balení

Ano

Materiál kontaktu

elektrolytická měď

Kontaktní povrch tiskové strany

pocínovaný

Finální úprava kontaktu

pocínovaný

Jmenovité napětí

320 V

V

12.60 mm

Délka

7.25 mm

Směr zástrčky

kolmo k DPS

Typ

MCV 1,5/ 3-G-5,08

Provedení

Rovné provedení

Jmenovitý proud

8 A

Typ

MCV 1,5/3-G-5,08

Stupeň znečištění

3

Varianty(Všechny ceny jsou bez DPH.)

Provedení
Šířka
Řada
Počet pólů

Phoenix Contact MCV konektor do DPS 3, rozteč 5.08 mm, 1836309, 1 ks
Phoenix Contact MCV konektor do DPS 3, rozteč 5.08 mm, 1836309, 1 ks

743698


Tento produkt
zástrčka, vestavná rovná
15.24 mm
MCV
3
Phoenix Contact MC konektor do DPS 2, rozteč 5.08 mm, 1836189, 1 ks
Phoenix Contact MC konektor do DPS 2, rozteč 5.08 mm, 1836189, 1 ks

743538


zástrčka, vestavná úhlová
10.75 mm
MC
2
Phoenix Contact MC konektor do DPS 3, rozteč 5.08 mm, 1836192, 1 ks
Phoenix Contact MC konektor do DPS 3, rozteč 5.08 mm, 1836192, 1 ks

743552


zástrčka, vestavná úhlová
15.24 mm
MC
3
Phoenix Contact MC konektor do DPS 4, rozteč 5.08 mm, 1836202, 1 ks
Phoenix Contact MC konektor do DPS 4, rozteč 5.08 mm, 1836202, 1 ks

743564


zástrčka, vestavná úhlová
20.32 mm
MC
4
Phoenix Contact MC konektor do DPS 5, rozteč 5.08 mm, 1836215, 1 ks
Phoenix Contact MC konektor do DPS 5, rozteč 5.08 mm, 1836215, 1 ks

743578


zástrčka, vestavná úhlová
25.40 mm
MC
5
Phoenix Contact konektor do DPS MC Počet pólů 6 Rastr (rozteč): 5.08 mm 1836228 1 ks
Phoenix Contact konektor do DPS MC Počet pólů 6 Rastr (rozteč): 5.08 mm 1836228 1 ks

743591


zástrčka, vestavná úhlová
30.48 mm
MC
6
Phoenix Contact MC konektor do DPS 8, rozteč 5.08 mm, 1836244, 1 ks
Phoenix Contact MC konektor do DPS 8, rozteč 5.08 mm, 1836244, 1 ks

743618


zástrčka, vestavná úhlová
40.64 mm
MC
8
Phoenix Contact MC konektor do DPS 10, rozteč 5.08 mm, 1836260, 1 ks
Phoenix Contact MC konektor do DPS 10, rozteč 5.08 mm, 1836260, 1 ks

743645


zástrčka, vestavná úhlová
50.80 mm
MC
10
Phoenix Contact MC konektor do DPS 12, rozteč 5.08 mm, 1836286, 1 ks
Phoenix Contact MC konektor do DPS 12, rozteč 5.08 mm, 1836286, 1 ks

743671


zástrčka, vestavná úhlová
60.96 mm
MC
12
Phoenix Contact MCV konektor do DPS 2, rozteč 5.08 mm, 1836299, 1 ks
Phoenix Contact MCV konektor do DPS 2, rozteč 5.08 mm, 1836299, 1 ks

743685


zástrčka, vestavná úhlová
12.60 mm
MCV
2

Ke stažení

List technických údajů

List technických údajů 743698 Phoenix Contact MCV konektor do DPS 3, rozteč 5.08 mm, 1836309, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 743698 Phoenix Contact MCV konektor do DPS 3, rozteč 5.08 mm, 1836309, 1 ks

Popis

MINI-COMBICON pouzdro MCV

Popis

MINI-COMBICON pouzdro MCV
