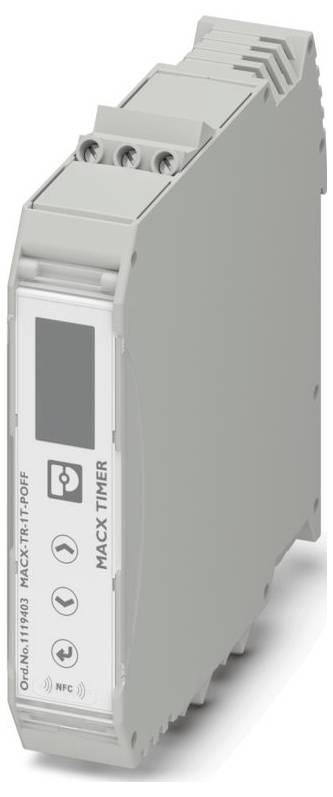

Phoenix Contact MACX-TR-1T-POFF 1119403 časové relé, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
časové relé
Provedení
Zpožděné vypnutí
Min. provozní napětí
24 V DC/AC
Provozní napětí max.
240 V DC/AC
Typ
MACX-TR-1T-POFF
Datasheety: (PDF)
Počet
Celková cena (2 925,00 Kč / kus)
3 319,00 Kč
-12 %
2 925,00 Kč
Včetně DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Technické parametry
- Typ připojení: Šroubové připojení
- Utahovací moment: 0,5 Nm 0,6 Nm (5 lb v ... 7 lb v )
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 14
- Šířka: 22,5 mm
- Výška: 109 mm
- Hloubka: 114 mm
- Barva: Šedá (RAL 7042)
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: IEC 60947-5-1; IEC 61812-1
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 3
- Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (bez rozmrazování)
- Jmenovitá frekvence: 48 Hz... 63 Hz
- Délka odizolování: 10 mm
- Dielektrická pevnost: 2 kV (2 mA, 60 s) (IEC 60947-5-1)
- Montážní poloha: libovolná
- Označení: GB/T 14048.5
- UL, USA/Kanada: UL, USA/Kanada
- CE: CE
- ROZSAH VSTUPNÍHO NAPĚTÍ: 24 V AC/DC... 240 V AC/DC (-15 % ... (+10 %)
- Jmenovitý příkon: 2,5 VA (0,8 W)
- Montážní informace: Na DIN lištu NS 35 podle EN 60715
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Rušivé vyzařování: Rušení
- Odolnost vůči rušení EN 61000-6-2
- Spínací napětí maximálně: 400 v /AC
- Izolace: Základní izolace
- Kontaktní provedení: 2 beznapěťové střídače
- Jmenovité izolační napětí: 300 v AC
- Spínání: Spínání
- Životnost - mechanické měření: Cca 3 x 104 spínacích cyklů
- Materiál kontaktu: AgNi (90/10)
- Vypínací výkon (ohmická zátěž) maximálně: 2000 VA (8 a / 250 v AC)
- Životnost elektrických: Cca 1x 105 spínacích cyklů, ohmická zátěž 2000 v A.
- Výstupní pojistka 8 a (rychlá)
- Doba opětovné připravenosti: 250 ms
- Přesnost opakování: ≤ 0,05 % ( 1s)
- Typ izolace: PBT
- CCC: CCC
- Rozsah nastavení času: 10 ms... 10 min
- Přesnost nastavení: ≤ 0,5 % (na 1 s)
- Koeficient teploty typický: ≤ 0,01 %/°C.
- Odolnost proti rázovému napětí: 4 kV (1.2/50 µs, IEC 60947-5-1)
- Kategorie produktu
časové relé
- Typ
MACX-TR-1T-POFF
- Provedení
Zpožděné vypnutí
- Připojení
šroubovací
- Min. provozní napětí
24 V DC/AC
- Provozní napětí max.
240 V DC/AC
- Provozní napětí
24 - 240 V DC/AC
- Materiál kontaktu
AgNi 90/10
IP20
- Šířka
22.5 mm
- V
109 mm
- Hloubka
114 mm
- Rozm.
(š x v x h) 22.5 x 109 x 114 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 3564747 Phoenix Contact MACX-TR-1T-POFF 1119403 časové relé, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564747 Phoenix Contact MACX-TR-1T-POFF 1119403 časové relé, 1 ks
Popis
Časové relé se zpožděním vypnutí, široký rozsah napájecího napětí 24 v AC/DC ... 240 v AC/DC, nastavitelný časový interval (10 ms ... 10 min), dvě možnosti konfigurace, ochrana heslem, 2 PDTs, šroubové připojení.
