Name: Phoenix Contact MACX-MR-C-10 1336510 monitorovací relé Počet reléových výstupů: 2
Brand: Phoenix Contact
SKU: 3586763
Availability: SoldOut

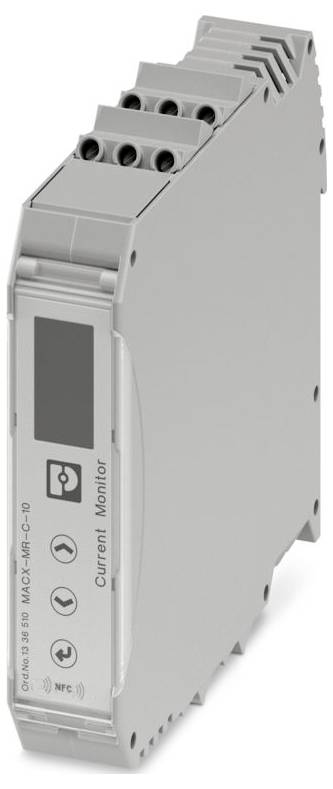

Kompaktní šedé zařízení pro měření proudu se čtyřmi svorkami a malým displejem, které se používá v elektrických systémech pro sledování průtoku proudu.

Ilustrační obrázek

Kategorie produktu

monitorovací relé

Počet reléových výstupů

Typ

MACX-MR-C-10

Vstupy měření

Messeingang

Rozm.

(d x š x v) 114 x 22.5 x 109 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (5 575,00 Kč / kus)

5 575,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ připojení: Šroubové připojení
Utahovací moment: 0,5 Nm 0,6 Nm (5 lb v ... 7 lb v )
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 14
Šířka: 22,5 mm
Výška: 109 mm
Hloubka: 114 mm
Třída hořlavosti podle UL 94: V0
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP40 (pouzdro); IP20 (připojovací svorky)
Teplota okolí (provoz): -25 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 61000-6-4
Kategorie přepětí: III
Stupeň znečištění: 3
Přípustná vlhkost vzduchu (provoz): 10 %... 95 %
Šok (zemědělský podnik): Kategorie 1
Vibrace (provoz): Třída B
Délka odizolování: 10 mm
Montážní poloha: libovolná
Frekvenční rozsah 48 Hz... 400 Hz
Označení: GB/T 14048.5
UL, USA/Kanada: UL, USA/Kanada
Maximální ztrátový výkon při jmenovitých podmínkách: 15 W.
Provozní režim: Princip klidového proudu nebo přerušení drátů
Rozsah napájecího napětí: 24 v AC... 240 V AC -15 % ... 10 AŽ +10 %; 24 V DC... 240 V DC -25 % ... +30 %
CE: CE
Jmenovitý příkon: 15 VA (1,5 W)
Funkce: Nedostatečný proud; nadproud; Window
Montážní informace: Na DIN lištu NS 35 podle EN 60715
Standardní označení: EN 50155, GB/T 25119
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Směrnice o nízkém napětí: Shoda se směrnicí NS
Rušivé vyzařování: Rušení
Odolnost vůči rušení EN 61000-6-2
Spínací napětí maximálně: 250 v /AC
ROZSAH VSTUPNÍHO PROUDU: 0 A AC/DC... 10 A AC/DC
Napájení
Kontaktní provedení: 2 beznapěťové střídače
Bemessungsisolationsspannung: 600 V
Spínání: Spínání
Směrnice o železnici: Směrnice o železniční síti
Materiál kontaktu: AgSnO2
Vypínací výkon (ohmická zátěž) maximálně: 2000 VA (8 a / 250 v AC)
Životnost elektrických: Cca 1x 105 spínacích cyklů, ohmická zátěž 2000 v A.
Jmenovitá odolnost proti rázovému napětí: 6 kV
Výstupní pojistka 8 a (rychlá)
Doba opětovné připravenosti: 200 ms
Elektronická zařízení na kolejových vozidlech: Elektronická zařízení na kolejových vozidlech
Vlastnosti izolace: Směrnice o železniční síti: Vlastnosti izolace: Směrnice o železniční síti
Typ sítě: 1fázový
Galvanické oddělení 300 V.
Označení vstup: Měřicí vstup
Měřené veličiny: DC, AC sinus (40 Hz ... 500 Hz)
NADPROUDOVÁ ZATÍŽITELNOST 15 A AC/DC
Vstupní odpor proudového vstupu 5 mΩ
Teplotní koeficient maximálně: 0,05 %/k
Rozsah nastavení zpoždění vypnutí: 0 s... 99,9 s.
Základní přesnost: 1 % (>1 a, ±10 mA (0 … 1 a)
Přesnost opakování: 0,5 %
Typ izolace: PBT
CCC: CCC
Třída provozní teploty: OT4
Třída rozšířené provozní teploty při zapnutí: ST2
Třída změny teploty: H1
Přerušení napájení/přepínání napájení: S2; S3/C1; C2
STUPNĚ NEBEZPEČÍ: HL1; HL2; HL3
Ochranný lak: PC2

Typ: MACX-MR-C-10

Kategorie produktu: monitorovací relé

Počet reléových výstupů: 2

Vstupy měření: Messeingang

Rozm.: (d x š x v) 114 x 22.5 x 109 mm

Šířka: 22.5 mm

V: 109 mm

Délka: 114 mm

Hloubka: 114 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3586763 Phoenix Contact MACX-MR-C-10 1336510 monitorovací relé Počet reléových výstupů: 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3586763 Phoenix Contact MACX-MR-C-10 1336510 monitorovací relé Počet reléových výstupů: 2

Popis

Monitorovací proudové relé, napájecí zdroj se širokým rozsahem 24 v AC/ DC, … 240 v AC/DC, s nastavitelnými mezními hodnotami, zpoždění odezvy a konfigurací vybraných funkcí.
