Phoenix Contact MACX MCR-SL-UI-REL 2906169 mezní spínač 1 ks

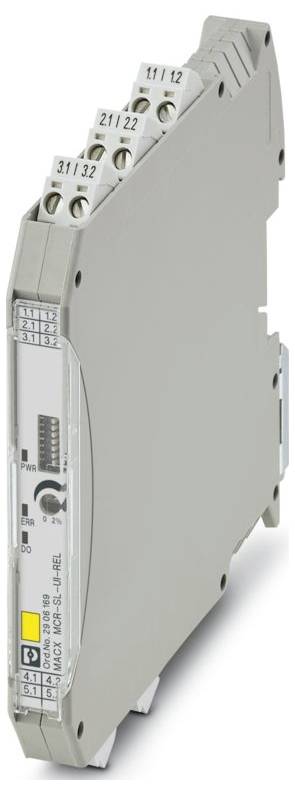

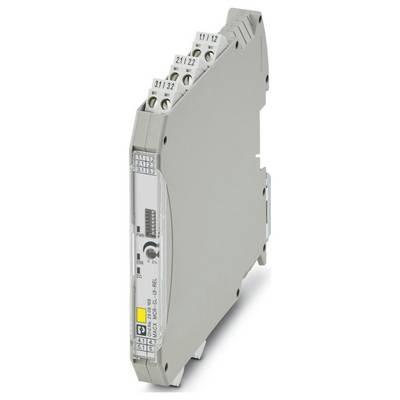

Štíhlý, šedý elektronický modul s více vstupními svorkami a označeným bočním panelem, používaný pro izolaci signálu a převod v řídicích systémech.

Ilustrační obrázek

Kategorie produktu

mezní spínač

Vstupní signál max. (proud)

21 mA

Vstupní signál max. (napětí)

10.5 V

Typ

MACX MCR-SL-UI-REL

Rozm.

(d x š x v) 113.7 x 12.5 x 112.5 mm

Datasheety: (PDF)

Doručení: Po 12. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 131,40 Kč / kus)

7 131,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: MACX Analog
Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment: 0,5 Nm 0,6 Nm
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 14
Šířka: 12,5 mm
Výška: 112,5 mm
Hloubka: 113,7 mm
Barva: Šedá (RAL 7042)
Materiál pouzdra: PA 6.6-FR
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -20 °C ... 65 °C (libovolná montážní poloha)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: GB/T 3836.1; GB/T 3836.3; GB/ GB 3836.8
Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
Způsob montáže: Montáž na DIN lištu
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Délka odizolování: 7 mm
ATEX: NORMA ATEX
IECEx: IECEx
Označení: c
UL, USA/Kanada: UL, USA/Kanada
Ztrátový výkon: 0,9 W
Rozsah napájecího napětí: 9,6 v DC... napájení 18 - 30 V DC
CE: CE
Certifikát: DNV 21.0089 X
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Rušivé vyzařování: Rušení
Loďařský průmysl: Loďařský průmysl
INMETRO: INMETRO
Odolnost vůči rušení EN 61000-6-2
Zobrazení stavu: Zelená LED (napájecí napětí); žlutá LED (spínací výstup); červená LED dioda, blikající (chyba vedení, senzor, ERR)
Galvanické oddělení vstupu a výstupu: Ano
Napájení
Typický odběr proudu: 38 mA (24 v DC)
Maximální odběr proudu: 90 mA (10 v DC)
Izolace: Bezpečné oddělení
Provedení kontaktu: 1 přepínací kontakt
Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: B
HUMIDITY: B
Vibrace: A
EMC: A
enclosure: Required protection according to the Rules shall be provided upon installation on board
Jmenovité izolační napětí: 375 v AC
Zkušební napětí: 2,5 kV AC (50 Hz, 60 s)
Funkčnost
Materiál kontaktu: AgSnO2, tvrdé zlacení
CCC / Čína-EX: CCC / Čína-EX
GB standard: GB standard
Galvanické oddělení: Galvanické oddělení
Vstupní odpor proudového vstupu < 28 Ω
Teplotní koeficient maximálně: 0,01 %/k
Chyba přenosu maximálně 0,1 %
Příkon: ≤ 1,2 W
Vstupní signál proudu: 0,2 mA... 20 mA; 0,18 mA... 21 mA (maximální rozsah)
Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
Konfigurace: DIP spínač
Vstupní signál napětí: 0,1 v... 10 V; 0,1 V... 10,5 v (maximální rozsah)
Spínání: Relé: Spínání: Relé
Spínací proud maximálně: ≤ 4 a AC (cos phi = 1);≤ 1 a DC (ohmická zátěž, 24 v DC, 50 mW);≤ 0,2 a DC (ohmická zátěž, 120 v DC)
EX-Installation (EPL): GC; div. 2
Signál: Napětí/proud: Signál: Napětí/proud
Safety Integrity Level (sil, IEC 61508): Safety Integrity Level (sil, IEC 61508)
Galvanické oddělení vstup/výstup/napájení IEC/EN 61010-1: Galvanické oddělení vstupu/výstupu/napájení IEC/EN 61010-1
Vstupní odpor vstupu napětí: > 100 kΩ
Skoková odezva (0 - 99 %): ≤ 22 ms
Testovací konektor: Testovací zdířka
Průměr max. 2 mm
Systematic Capability: Systematic Capsability
Detekce chyb vedení: < 0,1 mA (přerušení vodiče);> 21,1 mA (zkrat)
Spínací práh „0“ signálu: Nastavitelný pomocí spínače DIP (v krocích po 1,25 %) a potenciometru (lineární až 2 % spínací prahové hodnoty nastavené pomocí DIP spínače)
Spínací hystereze: off: Cca 0,5 %, on: Cca 1 %
Úroveň výkonu (ISO 13849): Úroveň výkonu (ISO 13849)
Přesnost spínání: < 0,1 %
Galvanické oddělení výstup/napájení IEC/EN 60079-7: Galvanické oddělení výstup/napájení IEC/EN 60079-7
Galvanické oddělení vstup/výstup, napájení IEC/EN 60079-7: Galvanické oddělení vstupu/výstupu, napájení IEC/EN 60079-7
Rozsah jmenovitého napájecího napětí: 12 v DC... 24 V DC - 20 % ... +25 %
Celková chyba vstupu napětí maximálně: ± 10 mV
Maximální celková chyba vstupu proudu: ± 20 µA

Typ: MACX MCR-SL-UI-REL

Kategorie produktu: mezní spínač

Vstupní signál max. (proud): 21 mA

Vstupní signál max. (napětí): 10.5 V

Rozm.: (d x š x v) 113.7 x 12.5 x 112.5 mm

Připojení: šroubovací

Vstupní signál (napětí): 0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)

Vstupní signál (proud): 0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)

Obsah: 1 ks

Konfigurace: DIP spínač

Šířka: 12.5 mm

V: 112.5 mm

Délka: 113.7 mm

Max. okolní teplota: 65 °C

Min. okolní teplota: -20 °C

Napájecí napětí (num.): 24 V/DC

Napájecí napětí U(B): 12 V DC ... 24 V DC -20 % ... +25 %

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.2 mm²

Průřez pevný (min.): 0.2 mm²

Hloubka: 113.7 mm

: IP20

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 mezní spínač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 mezní spínač 1 ks

Popis

Přepínač se vstupem pro aktivní signály proudu a napětí a hraniční relé výstup (přepínací kontakt). Nastavitelný přes DIP spínač a potenciometr, galvanické 3cestné 3 oddělení, až SIL2 (SC3), PLC kat. 1, šroubové připojení.
