Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Měřicí převodník teploty 2924799

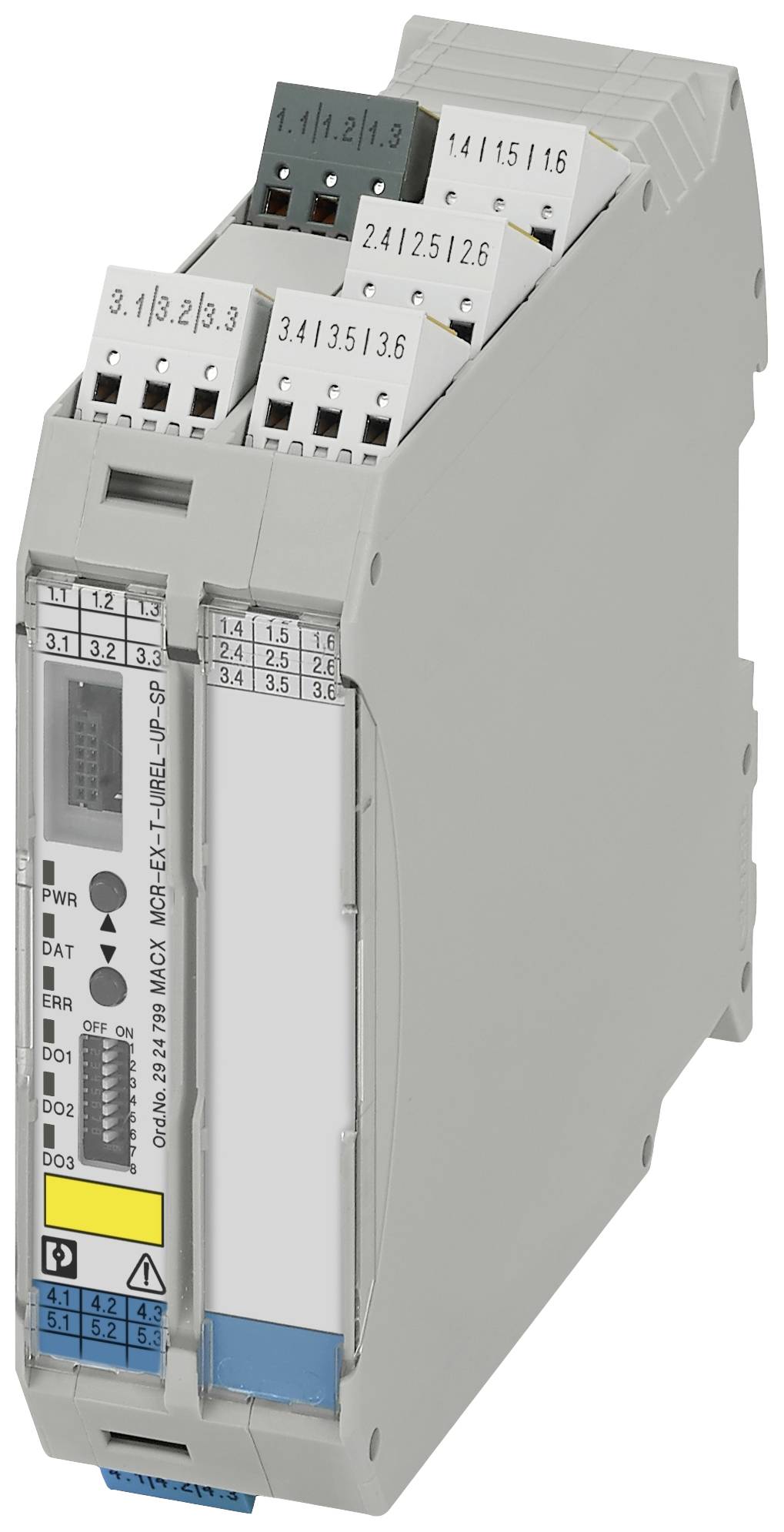

Elektrotechnické zařízení s různými konektorovými spoji a popiskami. Jsou viditelné trojúhelníkové symboly a čísla.

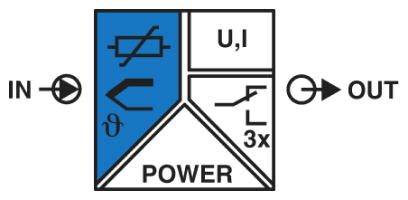

'Diagram elektronického modulu: Šipka ukazuje z IN do OUT. Symboly uvnitř: Odpor, napětí/proud U,I, smyčka, přepínač se 3x a POWER.'

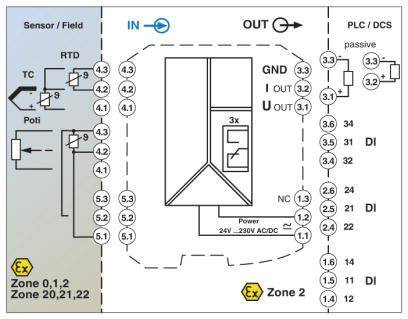

Diagram řídicího systému: Propojení mezi senzory, vstupy/výstupy a zónami 0, 1, 2. Pasivní jednotky PLC/DCS.

Schéma elektrického bezpečnostního obvodu: Senzory, vstupy a výstupy, napájení. Zóny jsou chráněny proti výbuchu (Ex). Hlavní kontakty GND, I OUT, U OUT.

1/4

Typ

MACX MCR-EX-T-UIREL-UP-SP

Napájecí napětí

24 V - 230 V

Příkon proudu

100 mA

vstup.signál

4 - 20 mA

Provozní teplota

-40 °C až +85 °C

Datasheety: (PDF)

Doručení: Pá 16. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (13 657,02 Kč / kus)

13 657,02 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Použitelné typy senzorů (RTD) Pt-, Ni-, Cu- senzory: 2, 3, 4 vodiče
Použitelné typy senzorů (TC): B, E, J, K, N, R, S, T, L, U, CA, protože, A1G, A2G, A3G, MG, LG
Rozsah měření teploty: -250 °C až +2500 °C (rozsah v závislosti na typ senzoru)
Vstupní signál: 0 Ω - 50 kΩ
Příkon: 2.4 W
Délka odizolování: 8 mm
Průřez vodiče: 0,2 mm² - 1,5 mm²
Průřez vodiče AWG: 24 - 16

Typ: MACX MCR-EX-T-UIREL-UP-SP

Napájecí napětí: 24 V - 230 V

Příkon proudu: 100 mA

vstup.signál: 4 - 20 mA

Provozní teplota: -40 °C až +85 °C

Zátěž: 600 Ω

Popis: Měřicí převodník teploty

Rozm.: (d x š x v) 113.5 x 35.2 x 117.7 mm

Připojení: Push-in

Provozní teplota: -250 °C (min)

Min. provozní teplota: -250 °C

Vstupní odpor: 0 Ω - 50 kΩ

Číslo výrobce: 2924799

Šířka: 35.2 mm

V: 117.7 mm

Délka: 113.5 mm

Max. okolní teplota: +65 °C

Min. okolní teplota: -20 °C

UKCA: Ano

Kategorie produktu: převodník teploty

Ke stažení

List technických údajů

List technických údajů 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Měřicí převodník teploty 2924799

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Měřicí převodník teploty 2924799

Popis

Programování během provozu, při připojeném Ex-Messkreis a od napětí bude odpojeno i přes programovací adaptér USB-PROG ADAPTÉR IFS Vstup pro odporové teploměry, termočlánky, odporový snímač, potenciometr a mV zdroje, [Ex ia] IIC. Kompenzace studeného konce s odděleným.
