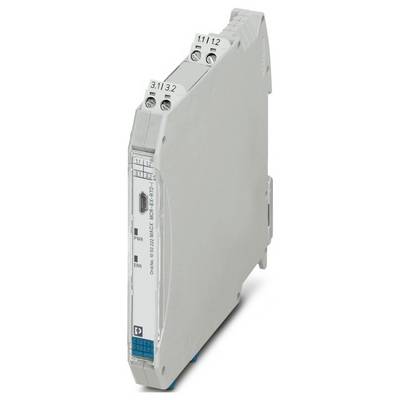

Ilustrační obrázek

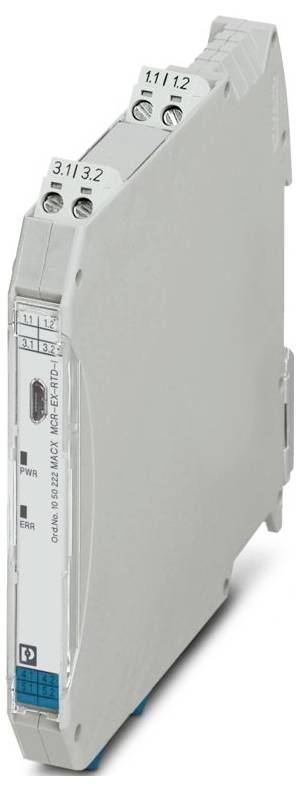

Ilustrační obrázek
Phoenix Contact MACX MCR-EX-RTD-I Měřicí převodník teploty 1050222
EAN:
Označení výrobce:
Objednací číslo:
Typ
MACX MCR-EX-RTD-I
Napájecí napětí
24 V/DC
Rozm.
(Ø x v) 2 mm x 112.5 mm
Připojení
Šroubové spojení
Číslo výrobce
1050222
Datasheety: (PDF)
Počet
Celková cena (6 999,17 Kč / kus)
6 999,17 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina produktů: MACX Analog
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 14
- Šířka: 12,5 mm
- Výška: 112,5 mm
- Hloubka: 113,7 mm
- Barva: Šedá (RAL 7042)
- Materiál pouzdra: PA 6.6-FR
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -40 °C ... 49 °C
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m (technické údaje se vztahují k nadmořské výšce ≤ 2000 m nad NN. Pro výškové polohy >2000 m nad NN viz datový list.)
- Normy/předpisy: EN 61000-4-6
- Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
- Způsob montáže: Montáž na DIN lištu
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Délka odizolování: 7 mm
- ATEX: NORMA ATEX
- IECEx: IECEx
- Označení: 51-2 EX ec ic [ia ga] IIC T4 GC
- UL, USA/Kanada: UL, USA/Kanada
- Ztrátový výkon: ≤ 0,76 W
- Rozsah napájecího napětí: 19,2 v DC... napájení 18 - 30 V DC
- CE: CE
- Certifikát: BY/112 02.01 TP012 103.01 00082
- Signál: Signál
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Rušivé vyzařování: Rušení
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Ovlivňování vedením: Ovlivňování vedením
- Loďařský průmysl: Loďařský průmysl
- INMETRO: INMETRO
- Odolnost vůči rušení EN 61000-6-2
- Indikace stavu: Zelená LED (napájecí napětí); červená LED, blikající 2,8 Hz (chyba vedení, senzor na vstupu nebo výstupu, ERR); červená LED, blikající 1,4 Hz (simulační provoz, ERR); červená LED, trvale zapnutelná (měřič modulátoru, (ERR)
- Označení: Rušení šířené vedením
- Galvanické oddělení vstupu a výstupu: Ano
- Použití: Teplota
- Napájení
- Počet kanálů: 1
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Izolace: Bezpečné oddělení
- Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
- Údaje pro stavbu lodí: Údaje pro stavbu lodí
- Teplota: B
- HUMIDITY: B
- Vibrace: A
- EMC: B
- enclosure: Required protection according to the Rules shall be provided upon installation on board
- Jmenovité izolační napětí: 60 v eff (IEC/EN 60079-11)
- Zkušební napětí: 1,75 kV
- Max. Výstupní napětí Uo: 6 V.
- Max. Výstupní proud IO: 16,6 mA (RTD v 4vodičové technice); 13 mA (RTD v 3 vodičové technice); 4 7,1 mA (RTD ve 2vodičové technice); 16,6 mA (2x RTD v 2vodičové technice); 13 mA (potenciometr)
- Max. Výstupní výkon po 25,2 mW (lineární)
- Maximální bezpečnostní napětí okolo 60 v AC/DC
- Zátěž/výstupní zátěž proudový výstup: ≤ 600 Ω
- Funkčnost
- Počet výstupů: 1
- Jmenovité napájecí napětí: 24 v DC -20 % ... +25 %
- Galvanické oddělení: Galvanické oddělení
- Koeficient teploty typický: 0,01 %/K.
- Příkon: ≤ 1 W.
- Výstupní signál proudu: 0 mA... 20 mA; 4 mA... 20 mA (sil)
- Výstupní signál max.: ≥ 21 mA
- Typická odchylka od měřené hodnoty: 1 %
- Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
- Konfigurace: Software
- Popis vstupu: Jiskrově bezpečný
- Počet vstupů: 1
- EX-Installation (EPL): GC; div. 2
- EAC EX: EAC EX
- Galvanické oddělení vstup/výstup IEC/EN 60079-11: Galvanické oddělení vstupu/výstupu IEC/EN 60079-11
- EX i-elektrické obvody (EPL): GA; DA; mA; div. 1
- Max. Vnitřní kapacita CI: 44 nF
- Safety Integrity Level (sil, IEC 61508): Safety Integrity Level (sil, IEC 61508)
- Galvanické oddělení vstup/výstup/napájení IEC/EN 61010-1: Galvanické oddělení vstupu/výstupu/napájení IEC/EN 61010-1
- Max. Přípustný celkový odpor vedení: 50 Ω (na vedení)
- Měření: Měření
- Galvanické oddělení vstup/napájení IEC/EN 60079-11: Galvanické oddělení vstupu/napájení IEC/EN 60079-11
- Použitelné typy senzorů (RTD): PT, ni, Cu senzory: 2, 3, 4 vodiče
- Rozsah lineárního odporu: 0 Ω... 50 kΩ
- Napájení senzoru: 10 µA... 210 µA (až 2x 210 µA pro 3 vodiče)
- IIB/IIIC (jednoduchý elektrický obvod): Max. Vnější indukčnost Lo / max. Vnější kapacita co: 460 mH / 1000 μF
- IIC (jednoduchý elektrický obvod): Max. Vnější indukčnost Lo / max. Vnější kapacita co: 100 mH / 40 μF
- IIC (smíšený elektrický obvod): Max. Vnější indukčnost LO / max. Vnější kapacita co: 100 mH / 555 nF
- Rozsah měření teploty: -200 °C... 850 °C (rozsah v závislosti na typu senzoru)
- Teplotní rozsah měření: ≥ 50 K.
- Signál: Proud: Signál: Proud
- Skoková odezva (0 až 99 %): ≤ 1,7 sekund
- Testovací konektor: Testovací zdířka
- Průměr max. 2 mm
- Systematic Capability: Systematic Capsability
- Typicky chyba přenosu: 0,1 % (např. při PT 100, rozsah 300 k, 4... 20 mA)
- Konfigurovatelné/programovatelné: Ano
- Výstupní vlnění (proud): < 15 µASS;< 10 µArms
- Chování při vadě snímače: Volně definovatelné
- Bezpečnostní data: Svorky: 4.1, 4.2, 5.1, 5.2: Bezpečnostní data: Svorky: 4.1, 4.2, 5.1, 5.2
- IIa/I (jednoduchý elektrický obvod): Max. Vnější indukčnost Lo / max. Vnější kapacita co: 850 mH / 1000 μF
- IIB/IIA (smíšený elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 100 mH / 950 nF
- IIIC/I (smíšený elektrický obvod): Max. Vnější indukčnost LO / max. Vnější kapacita co: 100 mH / 950 nF
- Rozsah nadmořské výšky (≤ 2000 m): Rozsah nadmořské výšky (≤ 2000 m)
- Rozsah nadmořské výšky (≤ 3000 m): Rozsah nadmořské výšky (≤ 3000 m)
- Výškový > rozsah: 4000 m... 5000 m
- Rozsah nadmořské výšky (≤ 4000 m): Rozsah nadmořské výšky (≤ 4000 m)
- Rozsah nadmořské výšky (≤ 5000 m): Rozsah nadmořské výšky (≤ 5000 m)
- Rozsah odporu - potenciometr: 0 Ω... 50 kΩ
- EAC EX: EAC EX
- Typ
MACX MCR-EX-RTD-I
- Napájecí napětí
24 V/DC
- Rozm.
(Ø x v) 2 mm x 112.5 mm
- Připojení
Šroubové spojení
- Číslo výrobce
1050222
- Šířka
12.5 mm
- V
112.5 mm
- Délka
113.7 mm
- (Ø)
2 mm
- Max. okolní teplota
49 °C
- Min. okolní teplota
-40 °C
- Hmotnost
0.13 kg
- UKCA
Ano
- Kategorie produktu
převodník teploty
Ke stažení
List technických údajů
List technických údajů 3562247 Phoenix Contact MACX MCR-EX-RTD-I Měřicí převodník teploty 1050222
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3562247 Phoenix Contact MACX MCR-EX-RTD-I Měřicí převodník teploty 1050222
Popis
EX i měřicí převodník: Převádí signály odporových teploměrů instalovaných v oblasti EX a přenáší signál 0/4-20 mA do ručitele v bezpečném prostoru. Volně programovatelné. 3-cestné oddělení, sil, šroubové připojení, standardní konfigurace.
