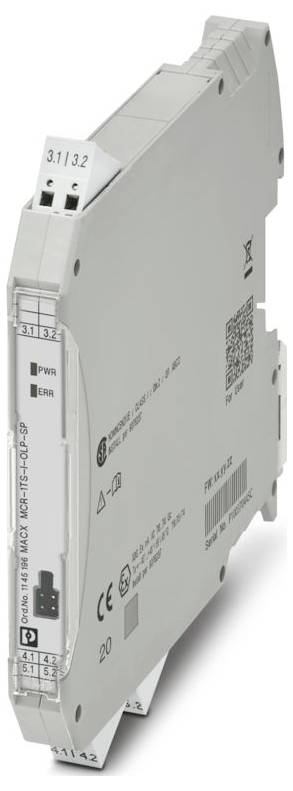

Phoenix Contact MACX MCR-1TS-I-OLP-SP Měřicí převodník teploty 1145196
EAN:
Označení výrobce:
Objednací číslo:
Typ
MACX MCR-1TS-I-OLP-SP
Napájecí napětí
11 V DC ... 36 V DC V/DC
Rozm.
(d x š x v) 113.7 x 12.5 x 116 mm
Připojení
Připojení Push In
Číslo výrobce
1145196
Datasheety: (PDF)
Počet
Celková cena (9 850,41 Kč / kus)
9 850,41 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Field Analog
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 12,5 mm
- Výška: 116 mm
- Hloubka: 113,7 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -40 °C ... 85 °C
- Okolní teplota (skladování/přeprava): -50 °C... 100 °C
- Nadmořská výška: ≤ 4000 m (nad mořem)
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Délka odizolování: 8 mm
- ATEX: NORMA ATEX
- Přenosová rychlost: 1200 baud
- Označení: EX ec IIC T6... T4
- Rozsah napájecího napětí: Napájení pomocí smyčky, není zapotřebí externí napájení; 11 v DC... 36 v DC (standardní)
- CE: CE
- Certifikát: PxCIF20ATEX1145192U
- Rozsah vstupního napětí: -20 mV... 100 mV (minimální rozpětí: 5 mV)
- Signál: Signál
- Klimatická třída B2
- CSA: CSA
- Ukazatel stavu: LED (červená)
- Podporované protokoly: TVRDÉ
- Galvanické oddělení vstupu a výstupu: Ano
- Napájení
- Počet kanálů: 1
- Zpoždění zapnutí: Zařízení pro doplňování 7 s (HART); na spuštění 7 s (naměřená hodnota)
- Zkušební napětí: 2 kV AC (50 Hz, 60 s)
- Funkčnost
- Datová komunikace (Bypass): Datová komunikace (Bypass)
- Vstupní signál: Teplota
- Výstupní signál proudu: 4 mA... 20 mA; 20 mA... 4 mA
- Výstupní signál max. Proudu: 23 mA
- Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
- Konfigurace: Software; HART
- Počet vstupů: 1
- EX-Installation (EPL): GC; div. 2
- Měření: Měření
- Použitelné typy senzorů (RTD): PT, ni, Cu senzory: 2, 3, 4 vodiče
- Rozsah lineárního odporu: 10 Ω... 2000 Ω (minimální rozpětí: 10 Ω)
- Rozsah měření teploty: -250 °C... 2500 °C (rozsah v závislosti na typu senzoru)
- Rozsah měření teploty: ≥ 10 k (RTD); ≥ 50 k (TC)
- POUŽITELNÉ TYPY SENZORŮ (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
- Signál: Proud: Signál: Proud
- ZÁTĚŽ: (UL - 11 V) / 0,023 A.
- Skoková odezva (0 - 99 %): 1 s (TC); 1 s (RTD)
- Galvanické oddělení vstup/výstup: Galvanické oddělení vstupu/výstupu
- TVRDÉ kódování: FSK ± 0,5 mA
- HART verze 7
- Síťový frekvenční filtr 50/60 Hz
- Komunikační odpor: ≥ 250 Ω
- Typ
MACX MCR-1TS-I-OLP-SP
- Napájecí napětí
11 V DC ... 36 V DC V/DC
- Rozm.
(d x š x v) 113.7 x 12.5 x 116 mm
- Připojení
Připojení Push In
- Číslo výrobce
1145196
- Šířka
12.5 mm
- V
116 mm
- Délka
113.7 mm
- Max. okolní teplota
85 °C
- Min. okolní teplota
-40 °C
- Hmotnost
0.1521 kg
- UKCA
Ano
- Kategorie produktu
převodník teploty
Ke stažení
List technických údajů
List technických údajů 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Měřicí převodník teploty 1145196
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Měřicí převodník teploty 1145196
Popis
Výstupní měřicí převodník teploty napájený smyčkou pro přenos signálů senzorů RTD a TC a odporových a napěťových senzorů nad 4 mA ... 20 mA HART, oddělovací zesilovač, standardní konfigurace, připojení Push In
