Name: Phoenix Contact konektor do DPS 8, rozteč 5.08 mm, 1955471, 50 ks
Brand: Phoenix Contact
SKU: 2209552
Availability: BackOrder

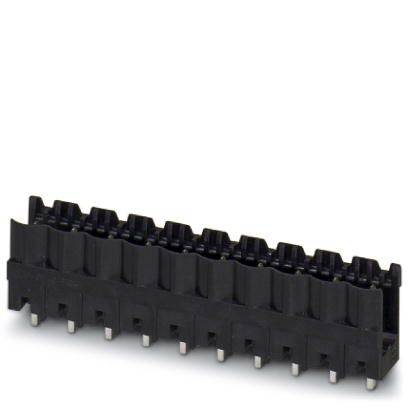

Černý elektrický konektor s několika zdířkami uspořádanými v řadě na bílém pozadí.

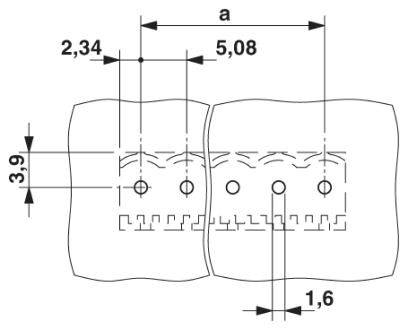

Technický výkres dvou propojených konstrukčních dílů s rozměry: délka 'a' 5,08 mm, šířka 3,9 mm, vzdálenost 1,6 mm a 2,34 mm.

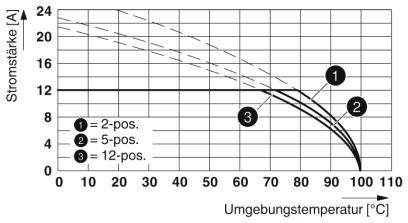

Graf znázorňuje intenzitu proudu v závislosti na okolní teplotě. Tři křivky vyznačují různé polohy (2, 5, 12-pos).

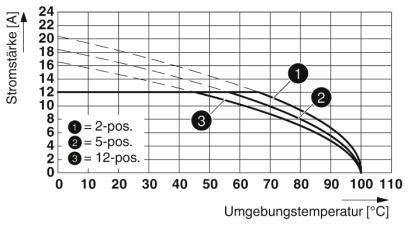

Graf zobrazuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C]. Tři křivky: '2-pol.', '5-pol.', '12-pol.'. Proudová intenzita klesá se zvyšováním teploty.

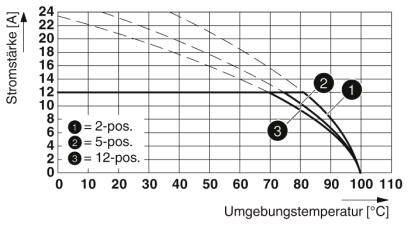

Graf zobrazuje intenzitu proudu [A] v závislosti na okolní teplotě [°C]. Křivky pro 2, 5, 12 poloh. Intenzita proudu klesá se zvyšující se teplotou.

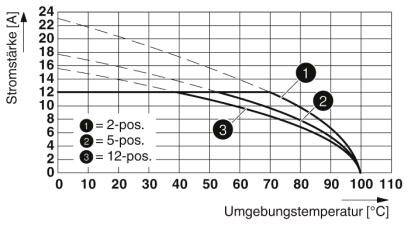

Graf znázorňuje proud v ampérech (osa y) v závislosti na okolní teplotě ve stupních Celsia (osa x). Křivky jsou zobrazeny pro 2-, 5- a 12-polohové konfigurace. Proudová intenzita klesá se zvyšující se teplotou.

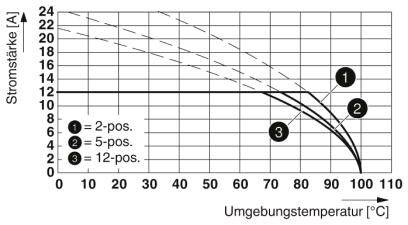

Graf zobrazuje elektrický proud (A) v závislosti na okolní teplotě (°C). Tři křivky: 2-polohová, 5-polohová a 12-polohová, vykazující klesající trendy při zvyšující se teplotě.

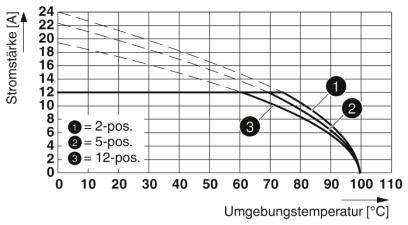

Graf ukazuje elektrický proud v ampérech v závislosti na okolní teplotě ve stupních Celsia. Tři křivky pro 2-, 5- a 12-pólové konektory.

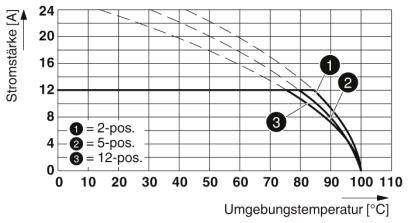

Graf zobrazuje intenzitu proudu v ampérech v závislosti na okolní teplotě ve stupních Celsia. Tři křivky pro 2-pol., 5-pol., 12-pol. polohy.

1/9

Ilustrační obrázek

Kategorie produktu

konektor do DPS

Provedení

zástrčka

Počet řádků

Rastr (rozteč)

5.08 mm

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (1 959,00 Kč / kus)

1 959,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 50 ks
Počet řádků: 1
Počet pólů: 8

Technické parametry

Jmenovitý průřez: 2,5 mm²
Montážní výška: 12 mm.
Délka pájecími hroty: 2,6 mm
Kolíkové rozměry: 1 x 1 mm
Izolační skupina: IIIa
Jmenovité rázové napětí (III/3): 4 kV
Pinlange: 2,6 mm

Kategorie produktu: konektor do DPS

Provedení: zástrčka

Počet řádků: 1

Rastr (rozteč): 5.08 mm

Počet pólů: 8

Šířka: 40.24 mm

Jmenovitý proud: 12 A

Jmenovitý proud - filtr: 12 A

Obsah: 50 ks

Rozm.: (d x š x v) 8.6 x 40.24 x 14.6 mm

Připojení: do DPS

Číslo výrobce: 1955471

Barva: černá

Izolační materiál: LCP

Finální úprava kontaktu: cín

Jmenovité napětí: 400 V

V: 14.6 mm

Délka: 8.6 mm

Typ: CCV 2,5/ 8-G-5,08 P26THR

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Počet pólů

Rastr (rozteč)

Šířka

Phoenix Contact konektor do DPS 10, rozteč 3.5 mm, 1818070, 1 ks Piece

Objednací číslo:2209429

Doručení: Po 2. 11.

39 KsConrad Electronic

8 A

3.5 mm

45.3 mm

Min.: 1

Násobky: 1

71,99 Kč^*

Phoenix Contact konektor do DPS 10, rozteč 3.81 mm, 1725788, 50 ks

Objednací číslo:2209311

Doručení: Po 9. 11.

68 Set(y)Conrad Electronic

8 A

3.81 mm

38.89 mm

Min.: 1

Násobky: 1

15 079,00 Kč^*

Phoenix Contact konektor do DPS 10, rozteč 5.08 mm, 1769544, 1 ks

Objednací číslo:2209339

Doručení: Čt 17. 12.

Conrad Electronic

12 A

5.08 mm

50.8 mm

Min.: 1

Násobky: 1

93,99 Kč^*

Phoenix Contact konektor do DPS 10, rozteč 5.08 mm, 1899210, 50 ks Piece

Objednací číslo:2209512

Doručení: St 2. 12.

Conrad Electronic

12 A

5.08 mm

67.4 mm

Min.: 1

Násobky: 1

7 305,00 Kč^*

Phoenix Contact konektor do DPS 10, rozteč 7.62 mm, 1720547, 50 ks

Objednací číslo:2209306

Doručení: Pá 15. 1. 2027

Conrad Electronic

41 A

7.62 mm

79 mm

Min.: 1

Násobky: 1

9 409,00 Kč^*

Phoenix Contact konektor do DPS 12, rozteč 3.5 mm, 1818096, 1 ks Piece

Objednací číslo:2209430

Doručení: St 16. 12.

Conrad Electronic

8 A

3.5 mm

52.3 mm

Min.: 50

Násobky: 50

139,99 Kč^*

Phoenix Contact konektor do DPS 12, rozteč 5.08 mm, 1926112, 50 ks

Objednací číslo:2209526

Doručení: Čt 26. 11.

Conrad Electronic

12 A

5.08 mm

66.78 mm

Min.: 1

Násobky: 1

3 095,00 Kč^*

Phoenix Contact konektor do DPS 12, rozteč 5.08 mm, 1955730, 50 ks

Objednací číslo:2209553

Doručení: Pá 27. 11.

Conrad Electronic

12 A

5.08 mm

71.07 mm

Min.: 1

Násobky: 1

4 515,00 Kč^*

Phoenix Contact konektor do DPS 12, rozteč 7.62 mm, 1721009, 50 ks

Objednací číslo:2209308

Doručení: Pá 15. 1. 2027

Conrad Electronic

41 A

7.62 mm

107.54 mm

Min.: 1

Násobky: 1

11 469,00 Kč^*

Phoenix Contact konektor do DPS 14, rozteč 3.5 mm, 1766051, 125 ks Piece

Objednací číslo:2209334

Doručení: Po 9. 11.

22 Set(y)Conrad Electronic

8 A

3.5 mm

Min.: 1

Násobky: 1

33 219,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209552 Phoenix Contact konektor do DPS 8, rozteč 5.08 mm, 1955471, 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209552 Phoenix Contact konektor do DPS 8, rozteč 5.08 mm, 1955471, 50 ks

Popis

Určeno pro integraci do SMT lotprozess. Vertikální připojení umožňuje mehrreihige uspořádání na DPS. Maximální flexibilitu při přístroj design - základní lišta pro konektor s různým technologií.

Tento text byl přeložen strojově.
