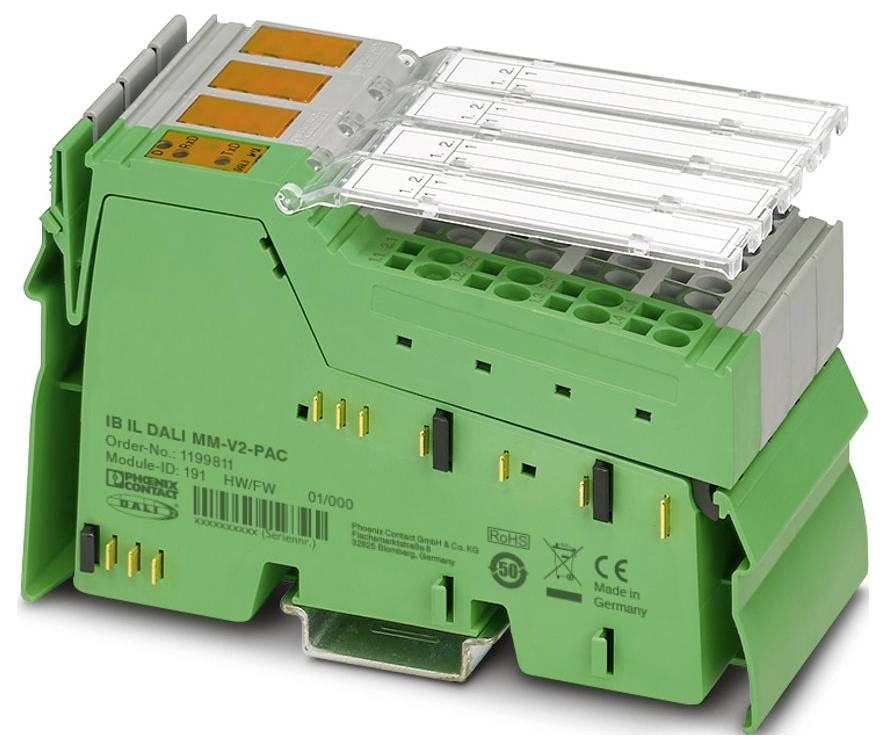

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Komunikační modul 24 V/DC, 15 V/DC, 7.5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (11 519,83 Kč / kus)
11 519,83 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: inline
- Provedení: modulární
- Připojení: Pružinové připojení
- Flexibilní průřez vodiče: 0,08 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 48,8 mm
- Výška: 119,8 mm
- Hloubka: 71,5 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 55 °C
- Teplota okolí (skladování/přeprava): -25 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (podle DIN EN 61131-2)
- Označení připojení: inline připojovací zástrčka
- Délka odizolování: 8 mm
- Přenosová rychlost 500 kbit/s
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Tlak vzduchu (provoz): 80 kPa... 106 kPa (až 2000 m/m)
- Rozsah dodávky: Včetně inline zástrček a popisovacích polí
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 % (podle DIN EN 61131-2)
- Poznámka pro použití: Pouze pro průmyslové použití
- Max. odběr proudu: 230 mA
- Připojení vodiče: Připojení vodiče
- Datum narození: 1963
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Zvláštní vlastnosti: Funkce Multi-Master Master; integrovaný síťový zdroj dali
- Přenosová rychlost 1200 bit/s.
- Příkon: 3,5 W (výška ztrátového výkonu výrazně závisí na sběrnicové aktivitě, která je ovlivněna pouze kvůli samotné svorce. Maximální ztrátový výkon je dosažen, pokud ostatní účastníci dosadí sběrnici dali s minimálními přestávkami a svorka neposílá sám a současně plně nevyužívá proud dali 220 mA.)
- Poznámka k údajům o rozměrech: Rozměry pouzdra
- Napájecí napětí 24 v DC (přes posunovač potenciálu)
- Výstupní proud při zkratu: Max. 250 mA
- Lokální sběrnice inline: Lokální sběrnicový systém inline
- Modul
- Identifikační kód (dez): 191
- Identifikační kód (Hex): BF
- Kód délky (Hex): 06
- Kód délky (doz): 06
- Procesní datový kanál 96 bitů
- Místo zadání: 12 bajtů
- Výstupní adresa: 12 byte
- Délka registru 96 bitů
- Potenciál: Napájení logiky (UL): Potenciál: Napájení logiky (UL)
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- inline připojovací konektor: inline připojovací konektor
- Diagnostické hlášení: Žádné periferní chyby | chyby specifické pro dali na úrovni aplikace
- Místo instalace: Rozvodná skříň
- Proudová zatížitelnost: Max. 220 mA (zatížení sběrnice)
- Potenciály: Napájení hlavního obvodu (UM): Potenciály: Napájení hlavního obvodu (UM)
- Potenciály: Potenciály
- Polní sběrnice: DALI: Polní sběrnice: DALI
- Rozpoznání ochrany: Sběrnice chráněna až do max. 250 v AC
- Zkušební napětí: Napájení 7,5 v (bus logika) / napájení 24 v (periferní zařízení) a funkční erde (FE): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 7,5 v (sběrnicová logika) / dali-Bus: 1,5 kV AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 24 v (periferie) / sběrnice dali: 1,5 kV AC, 50 Hz, 1 min
- Kategorie produktu
Komunikační modul
- Typ
IB IL DALI MM-V2-PAC
- Provozní napětí
24 V/DC
15 V/DC
7.5 V/DC
- V
119.8 mm
- Délka
71.5 mm
- Šířka
48.8 mm
IP20
- Rozm.
(d x š x v) 71.5 x 48.8 x 119.8 mm
- Připojovací technika
pružinová svorkovnice na DIN lištu
- Připojení
pružinová svorkovnice na DIN lištu
- Max. odběr proudu
230 mA
- Číslo výrobce
1199811
- Provedení
Modulární
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
55 °C
- Min. okolní teplota
-25 °C
- Logické napětí UL
7.5 V/DC
- Hloubka
71.44238 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Komunikační modul 24 V/DC, 15 V/DC, 7.5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Komunikační modul 24 V/DC, 15 V/DC, 7.5 V/DC
Popis
inline, dali-Master, funkce Multi-Master, integrovaný síťový zdroj dali, rychlost přenosu v lokální sběrnici: 500 kbit/s, stupeň krytí: IP20, včetně inline zástrček a popisovacích polí
