Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 inline svorka 7.5 V/DC

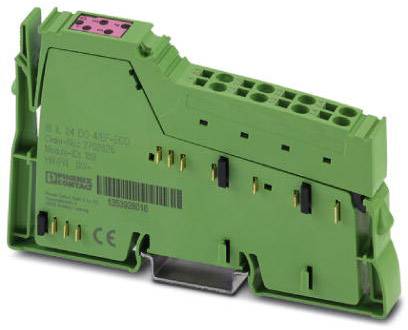

Zelený elektrický modul s různými konektory a zástrčkami, pravděpodobně příslušenství rozvaděče, s potiskem a čárovým kódem.

Ilustrační obrázek

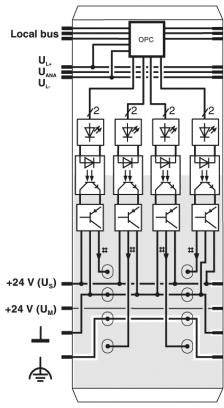

Schéma elektrického obvodu s relé, diodami a propojkami. Viditelné popisky jako 'Místní sběrnice' a '+24 V'.

Zelený ovládací páka s řadou tlačítek od 1 do 14, uspořádaných v čtyřčlenných skupinách. Nahoře červené pole s čísly 1 až 4 a textem 'RESET'.

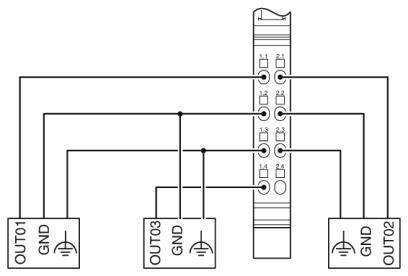

Schéma zapojení elektronické komponenty se třemi výstupy (OUT01, OUT02, OUT03) připojenými k zemnícím svorkám (GND).

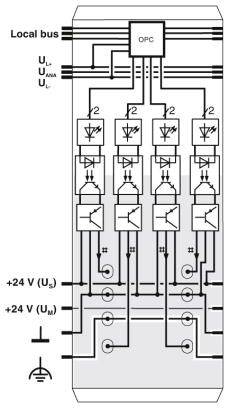

Diagram znázorňuje návrh obvodu s několika relé, diodami a svorkami. Popsané spoje zahrnují '+24 V (Uᴐ)' a '+24 V (Uᴍ)'.

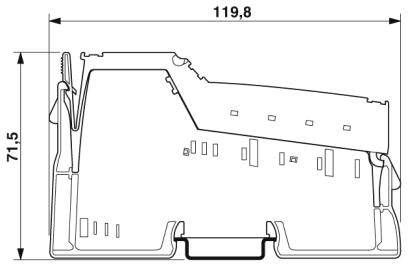

Příčný řez technické komponenty s rozměry 119,8 mm a 71,5 mm. Zobrazuje otvory a strukturní detaily.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 30. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 569,42 Kč / kus)

1 569,42 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ochranné zapojení: ochrana proti přetížení, zkratu výstupů Z-dioda v výstupní čip
Barva: zelená
Čistá hmotnost: 83,85 g
Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
Počet výstupů: 4
Délka odizolování: 8 mm
Pevný průřez vodiče min: 0,08 mm²
Pevný průřez vodiče: max. 1,5 mm²
Průřez vodiče - flexibilní min.: 0,08 mm²
Průřez vodiče - flexibilní: max. 1,5 mm²
Průřez vodiče AWG: 28
Průřez vodiče AWG: max. 16
Přenosová rychlost: až 500 kBit/s
Příkon: max. 0,33 W

Kategorie produktu: inline svorka

Typ: IB IL 24 DO 4/EF-ECO

Počet výstupů: 4 x

Proudový výstupní signál: 500 mA

Max. výstupní proud na kanál: 500 mA

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Napěťový výstupní signál: 24 V

Provozní napětí: 7.5 V/DC

V: 119.8 mm

Délka: 71.5 mm

Šířka: 12.2 mm

: IP20

Rozm.: (d x š x v) 71.5 x 12.2 x 119.8 mm

Připojovací technika: 3 vodiče

Připojení: pružinová svorkovnice na DIN lištu

Max. odběr proudu: 44 mA

Číslo výrobce: 2702825

Montáž: Nosná lišta

Max. okolní teplota: +55 °C

Min. okolní teplota: 0 °C

Logické napětí UL: 7.5 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 inline svorka 7.5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 inline svorka 7.5 V/DC

Popis

4x digitální výstup Připojení akčních členů ve 2- a 3vodičové technice. Jmenovitý proud na každém výstupu: 500 mA. Celkový proud svorkovnice: 2 A. Výstupy s ochranou proti zkratu a přetížení. Diagnostický a ukazatele stavu.
