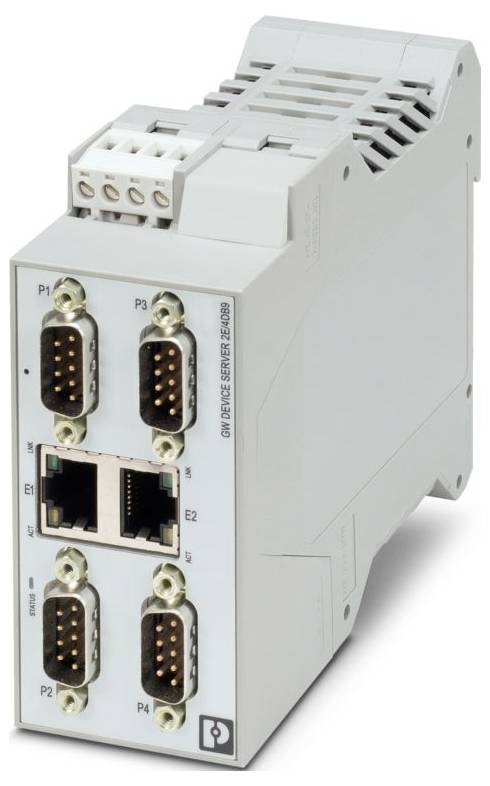

Phoenix Contact GW PN/MODBUS 2E/4DB9 Konvertor rozhraní RJ-45, D-SUB9
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (30 164,46 Kč / kus)
30 164,46 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: Zástrčka D-SUB-9
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,20 mm² 2,50 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 45 mm
- Výška: 99 mm
- Hloubka: 115 mm
- Barva: šedá
- Materiál pouzdra: PA 6.6
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: 2000 m
- Normy/předpisy: EN 55022, EN 55024
- Způsob montáže: Montáž na DIN lištu
- Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (bez rozmrazování)
- Shoda/schválení: Shoda/schválení
- ATEX: DEMKO 18ATEX 2026X: II 3 G
- EX ec IIC T4 GC
- IECEx: IECEx UL 18.0023X
- EX ec IIC T4 GC
- UL, USA/Kanada: Třída I, Div. 2, GROUPS A, B, C, D T4A
- Přenosová délka: ≤ 1200 m
- Rozsah napájecího napětí: 10,8 v DC... 30 v DC (přes zásuvnou šroubovou svorku COMBICON)
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Signál: Ethernet; PROFINET; Modbus
- Funkce: Funkce
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Rušivé vyzařování: Rušení
- Test znečištění: ISA-S71.04-1985 G3 HARSH Group a
- Odolnost: EN 61000-6-2:2005
- Podporované protokoly: PROFINET, Modbus ASCII/RTU/TCP
- Zakončovací odpor 120 Ω (konfigurovatelný)
- Napájení
- Odolnost proti vibracím podle EN 60068-2-6/IEC 60068-2-6:
- Šok podle normy EN 60068-2-27/IEC 60068-2-27:
- Typický odběr proudu: 110 mA (24 v DC)
- Maximální odběr proudu: 120 mA (24 v DC)
- Počet kanálů: 2
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- UL, USA: UL 61010-1
- Poznámka CCCex: V oblastech s nebezpečím výbuchu není v Číně povoleno použití.
- Údaje ex-ante: Údaje ex-ante
- Správa: Správa na základě webu
- Počet konektorů: 4
- Galvanické oddělení: IEC UL 61010-1 (VCC / Ethernet)
- MTBF: 63,5 let (Telcordia standard, teplota: 25 °C, zatížení: 50 %, environmentální faktor = 1,0); 42,3 let (Telcordia standard, teplota: 40 °C, zatížení: 50 %, environmentální faktor = 1,5)
- Sériová přenosová rychlost: 0,3 / 0,6 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kbit/s
- Zkušební napětí datové rozhraní / datové rozhraní: 1,5 kVeff (50 Hz, 1 min.)
- Zkušební napětí datové rozhraní/napájení: 1,5 kVeff (50 Hz, 1 min.); 1,5 kVeff
- Stavové a diagnostické údaje: LED diody: Stav, ACT/LNK (provoz Ethernet dat)
- Webový server: Ano
- Pomocný protokol: ARP, DHCP (klient), PING
- Data: RS-232: Data: RS-232
- Přiřazení pinů: 3, 5, 7
- Formát souboru/kódování: 5/6/7/8 datových bitů, 1/2 ks bitů, parita žádná/rovná/nerovná/značená/prázdná
- Kontrola toku dat / protokoly: Software Handshake, Xon/Xoff nebo hardwarový ruční shake RTS/CTS
- Data: RS-422: Data: RS-422
- Data: RS-485: Data: RS-485
- Modbus/TCP klient: Modbus/TCP klient
- Počet klientů Modbus TCP: 96
- DATA: PROFINET, MODBUS TCP: DATA: PROFINET, MODBUS TCP
- Kategorie produktu
Konvertor rozhraní
- Rozhraní
RJ-45
D-SUB9
- Typ
GW PN/MODBUS 2E/4DB9
- Min. provozní teplota
-40 °C
- Provozní teplota
-40 °C (min)
- Rozm.
(š x v x h) 45 x 99 x 115 mm
- Max. odběr proudu
120 mA
- V
99 mm
- Šířka
45 mm
- Číslo výrobce
1105710
- Provedení
Montáž na DIN lištu
- Hloubka
115 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564228 Phoenix Contact GW PN/MODBUS 2E/4DB9 Konvertor rozhraní RJ-45, D-SUB9
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564228 Phoenix Contact GW PN/MODBUS 2E/4DB9 Konvertor rozhraní RJ-45, D-SUB9
Popis
GW PN/MODBUS... Umožňuje obousměrnou komunikaci mezi protokoly Profinet a Modbus. Obsahuje dva konektory RJ45 a čtyři konektory D-SUB-9.
