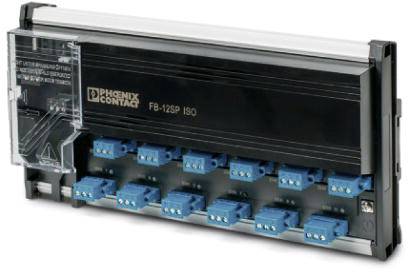

Phoenix Contact FB-12SP ISO 2316312 spojovací modul 32 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (34 685,12 Kč / kus)
34 685,12 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Okolní teplota (skladování/přepravní): -40 °C až +85 °C
- Montážní poloha: na horizontální a vertikální lištu NS 35 podle EN 60715
- Čistá hmotnost: 1265 g
- Maximální odběr proudu: 50 mA, 550 mA (maximální proud hlavní vedení)
- Průřez vodiče: 0,2 mm² - 2,5 mm²
- Průřez vodiče AWG 24 - 12
- Rozhraní: Foundation Fieldbus a PROFIBUS PA-segmentový
- Počet portů: 12
- Připojení: zásuvné COMBICON šroubové připojení pro každý Stichabgriff
- Zakončovací odpor: integrovaný koncová, aktivuje se můstek na správný svorky
- Jmenovité výstupní napětí:< 14 V (na Stichabgriff)
- Výstupní proud: 35 mA
- Kategorie produktu
spojovací modul
- Min. provozní napětí
16 V/DC
- Provozní napětí
16 - 32 V/DC
- Provozní napětí max.
32 V/DC
- Provozní napětí
32 V/DC
- V
142 mm
- Délka
66 mm
- Šířka
279 mm
IP20
IP30

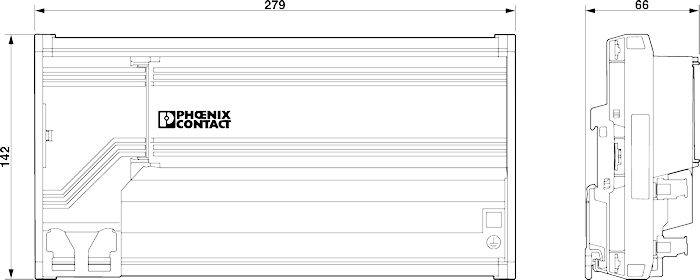

- Rozm.
(d x š x v) 66 x 279 x 142 mm
- Číslo výrobce
2316312
- Typ
FB-12SP ISO
- Max. okolní teplota
+80 °C
- Min. okolní teplota
-40 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2136682 Phoenix Contact FB-12SP ISO 2316312 spojovací modul 32 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2136682 Phoenix Contact FB-12SP ISO 2316312 spojovací modul 32 V/DC
Popis

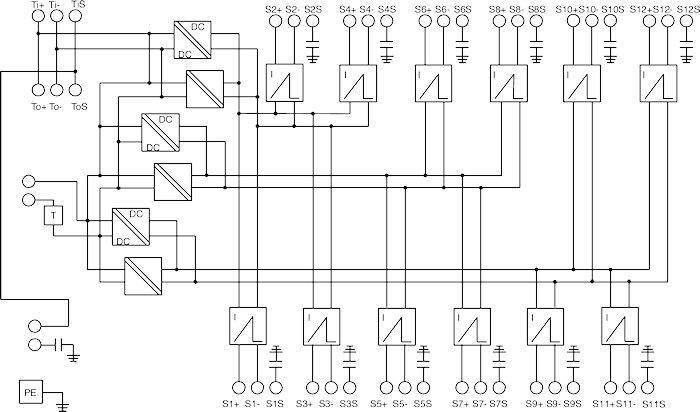

Připojení až 12 Foundation Fieldbus nebo PROFIBUS PA zařízeními v terénu v prostředí Zone 0/1. Sestavený zakončovacím odporem. Ochrana proti zkratu s proudové omezení pro Stichabgriff. Tři izolace zóny: nožové kolíky 1-4, 5 8 a 9-12. Absenci problémů s Kabelkrummungsradius díky zástrčka konfigurace na jedné straně.
