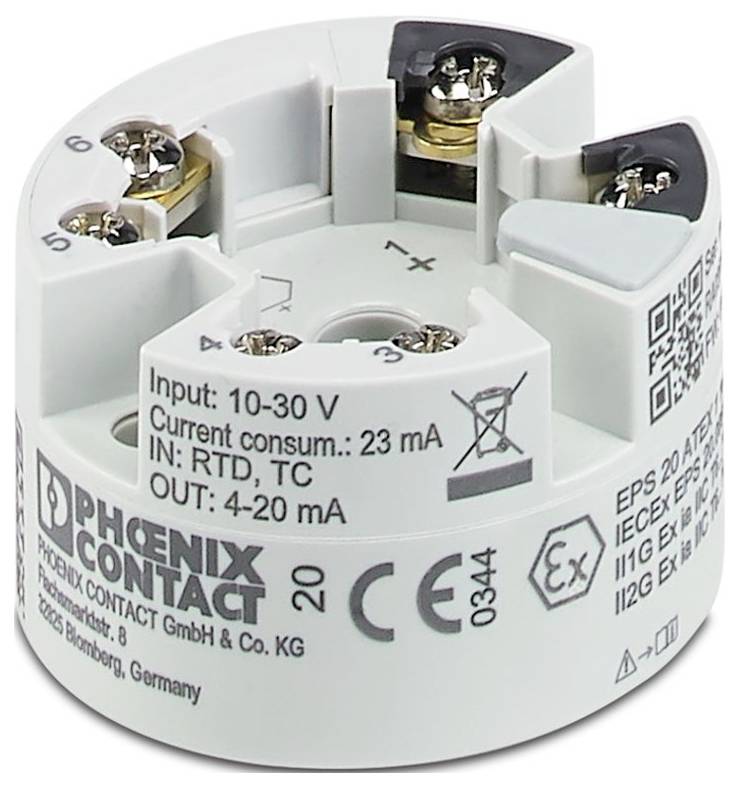

Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Měřicí převodník hlavy 1145217
EAN:
Označení výrobce:
Objednací číslo:
Typ
FA MCR-EX-HT-1TS-I-OLP
Napájecí napětí
schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 30 V DC (Ex) V/DC
Připojení
Šroubové spojení
Provozní teplota
-40 °C (min)
Min. provozní teplota
-40 °C
Datasheety: (PDF)
Počet
Celková cena (6 475,21 Kč / kus)
6 475,21 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Field Analog
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment 0,5 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 14
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP00 (při vestavbě v poli IP66/67, NEMA 4X)
- Teplota okolí (provoz): -40 °C ... 85 °C
- Okolní teplota (skladování/přeprava): -50 °C... 100 °C
- Nadmořská výška: ≤ 4000 m (nad mořem)
- Způsob montáže: Montáž; montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (povoleno ponoření)
- Délka odizolování: 8 mm
- ATEX: NORMA ATEX
- IECEx: IECEx
- Přenosová rychlost: 1200 baud
- Označení: IS for Class I, Div. 1, Groups a, B, C, D | T6... T4; EX ia IIC T6... T4 Ga
- Rozsah napájecího napětí: Napájení pomocí smyčky, není zapotřebí externí napájení; 10 v DC... 30 v DC (EX)
- CE: CE
- Certifikát: CML 21UKEX21009X
- Rozsah vstupního napětí: -20 mV... 100 mV (minimální rozpětí: 5 mV)
- Montážní pokyny: Montáž v přípojné hlavě podle DIN 43729 tvar B
- Klimatická třída C1
- CSA: CSA
- Podporované protokoly: TVRDÉ
- Galvanické oddělení vstupu a výstupu: Ano
- Napájení
- Počet kanálů: 1
- Zpoždění zapnutí: Zařízení pro doplňování 7 s (HART); na spuštění 7 s (naměřená hodnota)
- Zkušební napětí: 2 kV AC (50 Hz, 60 s)
- Funkčnost
- UKCA EX (UKEX): UKCA EX (UKEX)
- Datová komunikace (Bypass): Datová komunikace (Bypass)
- Výstupní signál proudu: 4 mA... 20 mA (HART); 20 mA... 4 mA (HART)
- Výstupní signál max. Proudu: 23 mA
- Konfigurace: Software; HART
- Počet vstupů: 1
- EX instalace (EPL): GB; div. 1
- EX i-elektrické obvody (EPL): GA;Div. 1
- Měření: Měření
- Použitelné typy senzorů (RTD): PT, ni, Cu senzory: 2, 3, 4 vodiče
- Rozsah lineárního odporu: 10 Ω... 2000 Ω (minimální rozpětí: 10 Ω)
- Rozsah měření teploty: -250 °C... 2500 °C (rozsah v závislosti na typu senzoru)
- Rozsah měření teploty: ≥ 10 k (RTD); ≥ 50 k (TC)
- POUŽITELNÉ TYPY SENZORŮ (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
- Signál: Proud: Signál: Proud
- ZÁTĚŽ: (UL - 10 V) / 0,023 A.
- Skoková odezva (0 - 99 %): 1 s (TC); 1 s (RTD)
- Galvanické oddělení vstup/výstup: Galvanické oddělení vstupu/výstupu
- TVRDÉ kódování: FSK ± 0,5 mA
- HART verze 7
- Síťový frekvenční filtr 50/60 Hz
- Komunikační odpor: ≥ 250 Ω
- Typ
FA MCR-EX-HT-1TS-I-OLP
- Napájecí napětí
schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 30 V DC (Ex) V/DC
- Připojení
Šroubové spojení
- Provozní teplota
-40 °C (min)
- Min. provozní teplota
-40 °C
- Číslo výrobce
1145217
- Max. okolní teplota
85 °C
- Min. okolní teplota
-40 °C
- Hmotnost
0.07 kg
- UKCA
Ano
- Kategorie produktu
převodník teploty
Ke stažení
List technických údajů
List technických údajů 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Měřicí převodník hlavy 1145217
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Měřicí převodník hlavy 1145217
Popis
EX i-výstupní čidlo Hlavní sondy napájené z smyčky pro přenos signálů RTD a TC ze senzorů, jakož i odporových a napěťových senzorů nad 4 mA ... 20 mA HART, standardní konfigurace, šroubové připojení
