Name: Phoenix Contact EMG 17-REL/SG-B 24/21/M reléový modul, 24 V/DC, 6 A, 1 přepínací kontakt, Piece, 1 ks
Brand: Phoenix Contact
SKU: 2225814
Availability: InStock

Zelený reléový modul s průhledným krytem a bočními připojovacími svorkami, označený štítkem 'No. 2952910' a značkou CE.

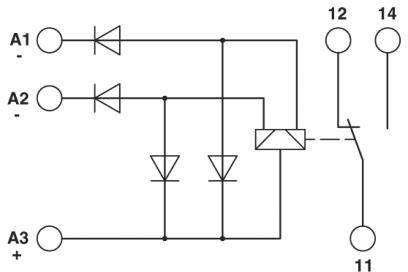

Toto je elektrické schéma se dvěma diodami, relé a několika připojovacími body, které propojují různé elektrické obvody.

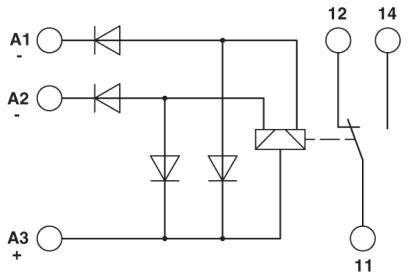

Schéma zapojení s diodami, spínačem a vodiči. Diody vedou z A1 a A2 do centrálního bodu, propojeny s A3(+), a další cestou vpravo, propojeny s body 12 a 14.

1/3

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

reléový modul

Typ kontaktu

1 přepínací kontakt

Jmenovité napětí

24 V/DC

Spínací napětí (max.)

250 V DC/AC

Datasheety: (PDF)

Okamžité doručení: St 14. 10.

6 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 619,01 Kč / kus)

1 619,01 Kč

Bez DPH.

Už jen 6 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ztrátový výkon při Nennbedingung: 0,19 W
Spínací napětí max. 250 V AC/DC
Spínací napětí minimální: 5 V (při 100 mA)
Spínací proud minimální: 1 mA (při 24 V)
Zapínací proud maximálně: 8 A
Abschaltleistung (ohmická zátěž) maximálně:
144 W (při 24 V/DC)
43 W (při 48 V DC)
42 W (při 60 V DC)
55 W (při 110 V/DC)
100 W (při 220 V/DC)
1500 VA (při 250 V AC)
Spínací výkon:
Montážní poloha: libovolná
Montáž poznámka: modulární bez vzdálenost
Délka odizolování: 8 mm
Pevný průřez vodiče: 0,2 mm² ... 4 mm²
Průřez vodiče - flexibilní: 0,2 mm² ... 2,5 mm²
Průřez vodiče AWG: 24 ... 12
Bemessungsisolationsspannung: 250 V AC
Impulzní rázové napětí: 4 kV
Izolace: bezpečné oddělení, zesílená izolace
Kategorie přepětí: III

Druh obalu: Piece

Kategorie produktu: reléový modul

Typ: EMG 17-REL/SG-B 24/21/M

Připojení: šroubovací

Reakční doba: 5 ms

Čas rozpadu: 5 ms

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO

Jmenovité napětí: 24 V/DC

Spínací napětí (max.): 250 V DC/AC

Spínací proud (max.): 6 A

Max. spínací výkon: 1500 VA

Mechanická životnost: 10⁷ spínacích cyklů

Výkon cívky: 0.19 W

Vlastnosti: s diodou

Max. teplota: +50 °C

Min. teplota: -40 °C

Délka: 62.5 mm

Šířka: 17.5 mm

V: 75 mm

Rozm.: (d x š x v) 62.5 x 17.5 x 75 mm

Obsah: 1 ks

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Spínací napětí (max.)

Spínací proud (max.)

Jmenovité napětí

Druh obalu

Typ kontaktu

Phoenix Contact EMG 17-REL/SG-B 24/21/M reléový modul, 24 V/DC, 6 A, 1 přepínací kontakt, Piece, 1 ks

Objednací číslo:2225814

Okamžité doručení: St 14. 10.

6 KsConrad Electronic

Tento produkt

250 V DC/AC

6 A

24 V/DC

Piece

1 přepínací kontakt

Min.: 1

Násobky: 1

1 619,01 Kč^*

Phoenix Contact DEK-REL- 5/I/1 reléový modul, 5 V DC/AC, 3 A, 1 spínací kontakt, Piece, 1 ks

Objednací číslo:2225813

Okamžité doručení: St 14. 10.

8 KsConrad Electronic

250 V/AC

3 A

5 V DC/AC

Piece

1 spínací kontakt

Min.: 1

Násobky: 1

855,37 Kč^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT reléový modul, 12 V/DC, 6 A, 1 spínací kontakt, Piece, 1 ks

Objednací číslo:2209100

Doručení: Po 19. 10.

20 KsConrad Electronic

250 V DC/AC

6 A

12 V/DC

Piece

1 spínací kontakt

Min.: 1

Násobky: 1

557,85 Kč^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT reléový modul, 24 V/DC, 6 A, 1 spínací kontakt, Piece, 1 ks

Objednací číslo:2225771

Doručení: Po 19. 10.

61 KsConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 spínací kontakt

Min.: 10

Násobky: 10

353,69 Kč^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT reléový modul, 24 V/DC, 6 A, 1 spínací kontakt, Piece, 1 ks

Objednací číslo:2209098

Doručení: Po 19. 10.

73 KsConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 spínací kontakt

Min.: 10

Násobky: 10

599,17 Kč^*

Phoenix Contact PLC-RPT- 24DC/21/MS reléový modul, 24 V/DC, 6 A, 1 přepínací kontakt, 1 ks

Objednací číslo:2225768

Okamžité doručení: St 14. 10.

29 KsConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 přepínací kontakt

Min.: 1

Násobky: 1

387,60 Kč^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS reléový modul, 24 V/DC, 50 mA, 1 přepínací kontakt, 1 ks

Objednací číslo:2225770

Doručení: Po 19. 10.

27 KsConrad Electronic

30 V/AC

50 mA

24 V/DC

1 přepínací kontakt

Min.: 10

Násobky: 10

412,40 Kč^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW reléový modul, 24 V/DC, 6 A, 2 přepínací kontakty, Piece, 1 ks

Objednací číslo:2225417

Okamžité doručení: St 14. 10.

20 KsConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

2 přepínací kontakty

Min.: 1

Násobky: 1

1 152,89 Kč^*

Phoenix Contact PLC-RPT- 24UC/21/MS reléový modul, 24 V DC/AC, 6 A, 1 přepínací kontakt, Piece, 1 ks

Objednací číslo:2225769

Okamžité doručení: St 14. 10.

2 KsConrad Electronic

250 V DC/AC

6 A

24 V DC/AC

Piece

1 přepínací kontakt

Min.: 1

Násobky: 1

602,48 Kč^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW reléový modul, 24 V/DC, 10 A, 1 přepínací kontakt, Piece, 1 ks

Objednací číslo:2209947

Doručení: Po 19. 10.

37 KsConrad Electronic

250 V DC/AC

10 A

24 V/DC

Piece

1 přepínací kontakt

Min.: 1

Násobky: 1

1 685,12 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M reléový modul, 24 V/DC, 6 A, 1 přepínací kontakt, Piece, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M reléový modul, 24 V/DC, 6 A, 1 přepínací kontakt, Piece, 1 ks

Popis

Modul relé, s pevně eingelotetem Remanenz-Kleinschaltrelais, s minusschaltender zapojení diod, kontakty (AgSnO): malá až velká výkon, 1 měnič, vstupní napětí 24 V DC

Tento text byl přeložen strojově.
