Name: Phoenix Contact EMD-BL-C-10 2903521 monitorovací relé Počet reléových výstupů: 1
Brand: Phoenix Contact
SKU: 2225491
Availability: BackOrder

Šedé časové relé s několika možnostmi nastavení a technickými detaily na přední straně, montovatelné na DIN lištu.

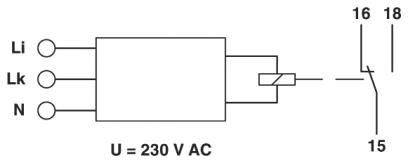

Schéma zapojení relé s připojením cívek Li, Lk, N a spínacími kontakty 16, 18, 15. Popis: U = 230 V AC.

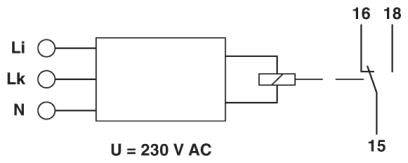

Schéma zapojení 230 V AC obvodu s přípojkami Li, Lk, N a spínačovým propojením k bodům 16, 18 a 15.

1/3

Ilustrační obrázek

Kategorie produktu

monitorovací relé

Počet reléových výstupů

Provozní napětí

230 V/AC

Typ

EMD-BL-C-10

Vstupy měření

0 ... 5 A AC oder 0 ... 10 A AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 185,00 Kč / kus)

3 185,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provozní rozsah teplot: -25 °C ... 55 °C
Stupeň krytí: IP40 (pouzdro)
Stupeň krytí (připojovací svorky): IP20
Provedení kontaktů: 1 beznapěťový střídač
Spínací napětí max. 250 V AC (podle IEC 60664-1)
Výstupní pojistka: 5 A (rychlá)
Životnost mechanické: 15x 10 6 spínacích cyklů
Montážní poloha: libovolná
Poznámka: montáž na standardní lištu NS 35 podle EN 60715
Kryt: polyamid Isolierstofftyp PA 6.6, samozhášecí
Barva: šedá
Připojení: šroubové připojení
Délka odizolování: 8 mm
Pevný průřez vodiče: 0,5 mm² ... 2,5 mm²
Průřez vodiče - flexibilní: 0,5 mm² ... 2,5 mm²
Průřez vodiče AWG: 20 ... 14
Izolace: základní izolace
Stupeň znečištění: 2
Kategorie přepětí: III
Utahovací moment: 1 Nm ... 1 Nm

Typ: EMD-BL-C-10

Kategorie produktu: monitorovací relé

Počet reléových výstupů: 1

Vstupy měření: 0 ... 5 A AC oder 0 ... 10 A AC

Provozní napětí: 230 V/AC

Rozm.: (d x š x v) 65.5 x 17.5 x 88 mm

Šířka: 17.5 mm

V: 88 mm

Délka: 65.5 mm

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Počet reléových výstupů

Provozní napětí

Phoenix Contact EMD-BL-C-10 2903521 monitorovací relé Počet reléových výstupů: 1

Objednací číslo:2225491

Doručení: St 11. 11.

Conrad Electronic

Tento produkt

230 V/AC

Min.: 1

Násobky: 1

3 185,00 Kč^*

Phoenix Contact EMD-BL-3V-400 2903525 monitorovací relé Počet reléových výstupů: 1

Objednací číslo:2225495

Doručení: St 11. 11.

Conrad Electronic

400 V/AC

Min.: 1

Násobky: 1

2 925,00 Kč^*

Phoenix Contact EMD-BL-3V-400-PT 2903526 monitorovací relé Počet reléových výstupů: 1

Objednací číslo:2225496

Doručení: Čt 15. 4. 2027

Conrad Electronic

400 V/AC

Min.: 1

Násobky: 1

2 925,00 Kč^*

Phoenix Contact EMD-BL-C-10-PT 2903522 monitorovací relé Počet reléových výstupů: 1 Počet digitálních vstupů: 1

Objednací číslo:2225492

Doručení: St 11. 11.

Conrad Electronic

230 V/AC

Min.: 1

Násobky: 1

3 185,00 Kč^*

Phoenix Contact EMD-BL-PH-480 2903527 monitorovací relé Počet reléových výstupů: 1

Objednací číslo:2225497

Doručení: St 11. 11.

Conrad Electronic

Min.: 1

Násobky: 1

1 965,00 Kč^*

Phoenix Contact EMD-BL-PTC 2906252 monitorovací relé Počet reléových výstupů: 1 Počet digitálních vstupů: 6

Objednací číslo:2225664

Doručení: St 11. 11.

Conrad Electronic

230 V/AC

Min.: 1

Násobky: 1

2 075,00 Kč^*

Phoenix Contact EMD-BL-PTC-PT 2906253 monitorovací relé Počet reléových výstupů: 1 Počet digitálních vstupů: 6

Objednací číslo:2225665

Doručení: St 11. 11.

Conrad Electronic

230 V/AC

Min.: 1

Násobky: 1

2 075,00 Kč^*

Phoenix Contact EMD-BL-V-230 2903523 monitorovací relé Počet reléových výstupů: 1

Objednací číslo:2225493

Doručení: St 11. 11.

Conrad Electronic

230 V/AC

Min.: 1

Násobky: 1

2 925,00 Kč^*

Phoenix Contact EMD-BL-V-230-PT 2903524 monitorovací relé Počet reléových výstupů: 1

Objednací číslo:2225494

Doručení: St 11. 11.

Conrad Electronic

Min.: 1

Násobky: 1

2 925,00 Kč^*

Phoenix Contact EMD-SL-PH-690 2905597 monitorovací relé Počet reléových výstupů: 2

Objednací číslo:2225638

Doručení: Čt 11. 2. 2027

Conrad Electronic

Min.: 1

Násobky: 1

4 515,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225491 Phoenix Contact EMD-BL-C-10 2903521 monitorovací relé Počet reléových výstupů: 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225491 Phoenix Contact EMD-BL-C-10 2903521 monitorovací relé Počet reléových výstupů: 1

Popis

Relé pro monitorování 1fázových proudů v rozsahu 0 ... 5 A AC nebo 0 ... 10 A AC , a Podproudu nebo proudového okna, 1 přepínací kontakt, se šroubovým připojením
