Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 motorový stykač 24 V/DC 9 A 1 ks

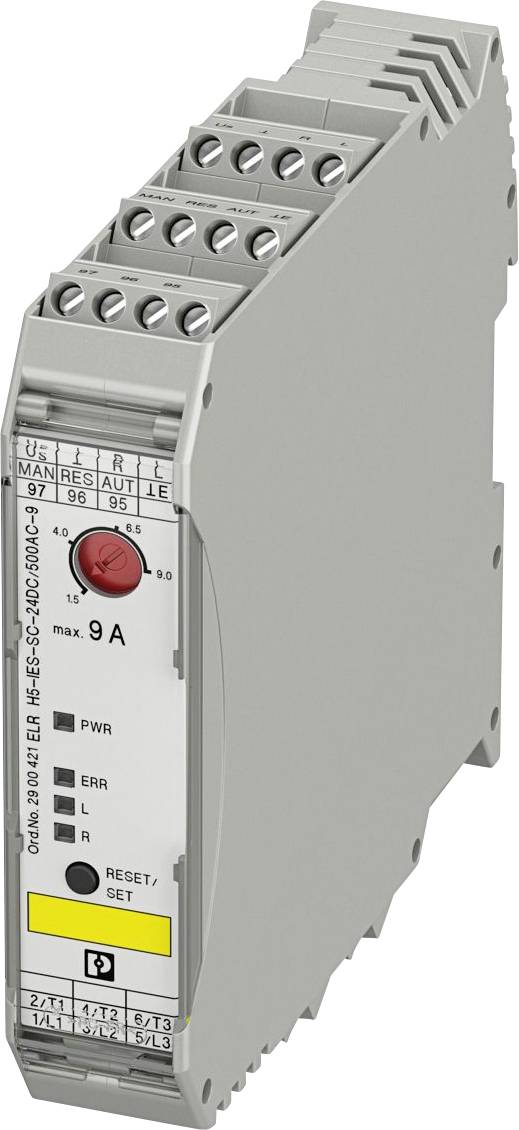

Tenký, šedý elektrický relé s popisovanými svorkami pro zapojování, červeným tlačítkem testu a žlutým tlačítkem resetování na přední straně.

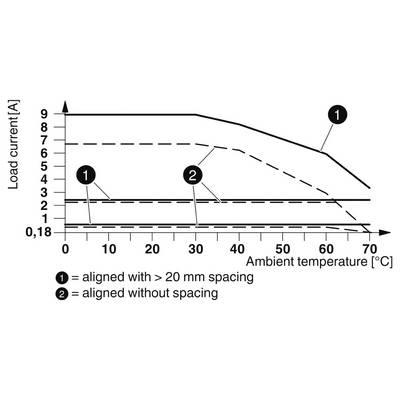

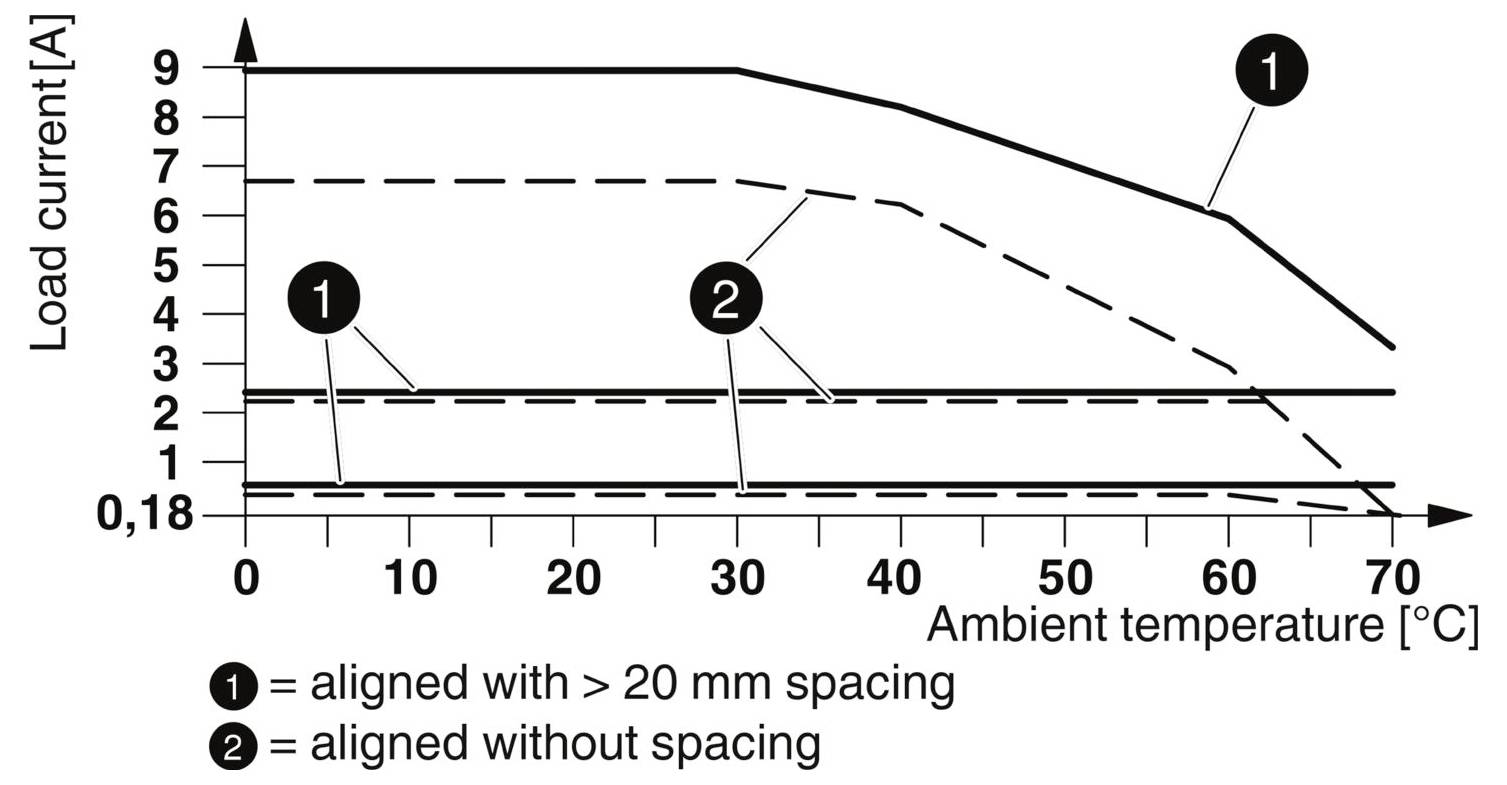

Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 motorový stykač 24 V/DC 9 A 1 ks-1

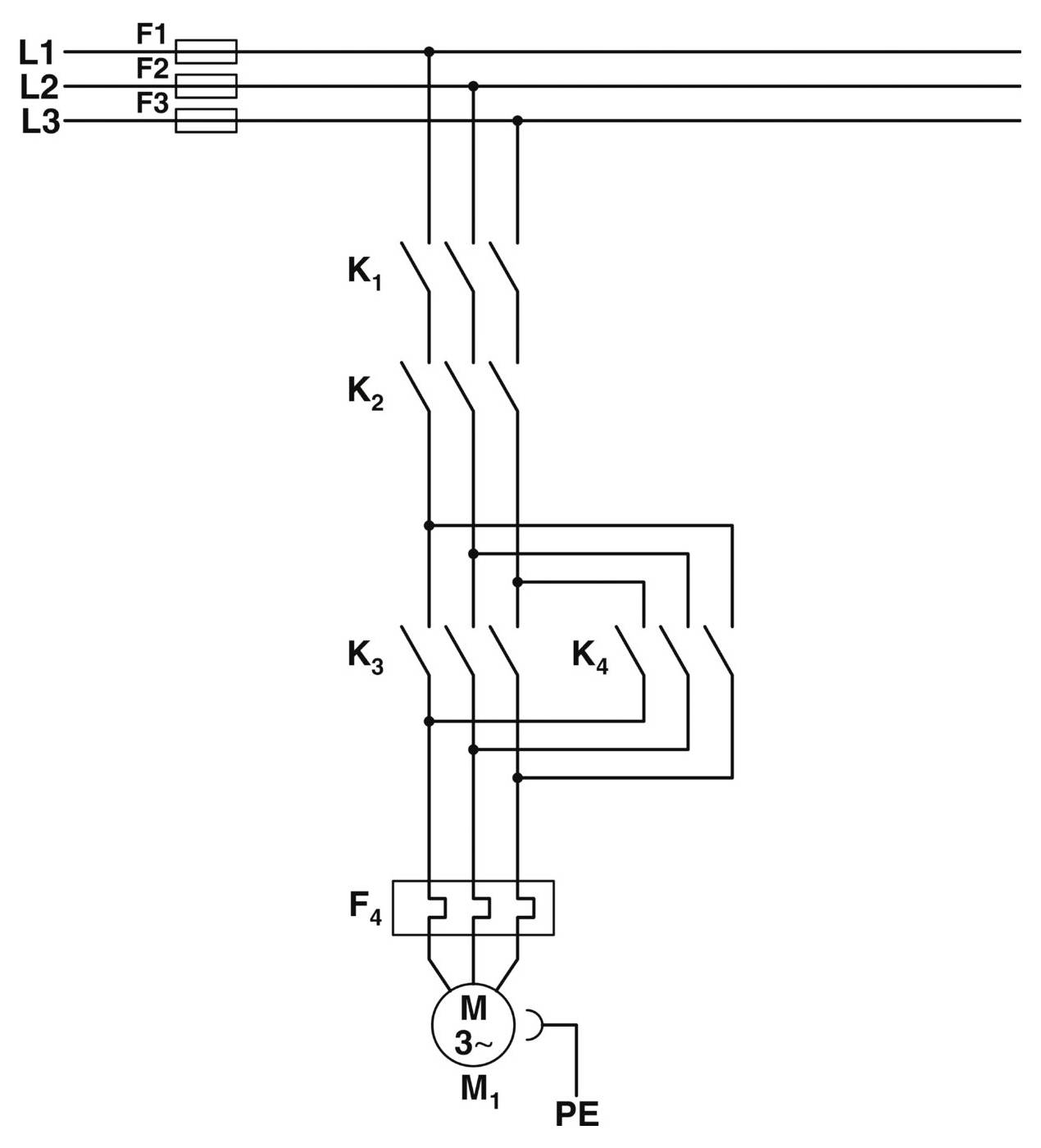

Elektrické schéma třífázového motorového obvodu, zobrazující připojení ze zdroje napájení L1, L2, L3 přes pojistky F1-F3, styčníky K1-K4 a ochrannou pojistku F4 k motoru M1, se zemnicím vodičem PE.

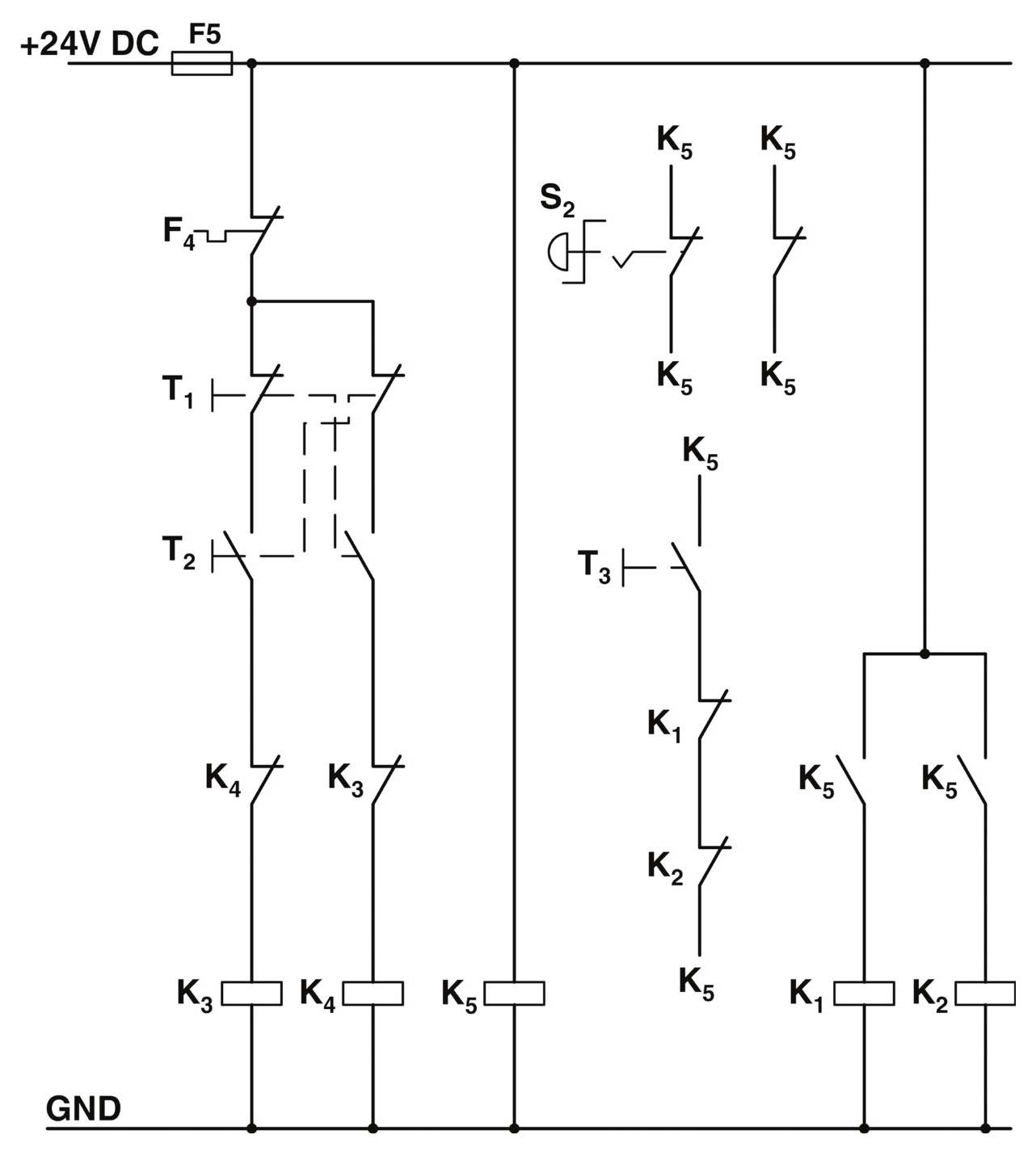

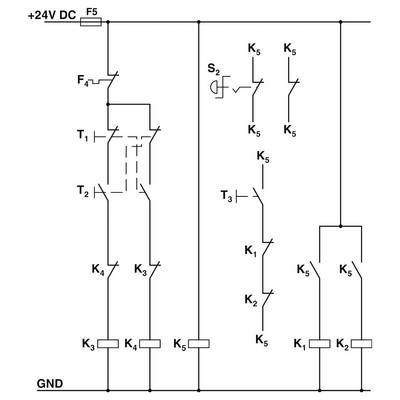

Schéma elektrického obvodu s relé, spínači a zdrojem 24V DC. Klíčové komponenty zahrnují F4, F5, T1, T2, T3, S2, K1 až K5.

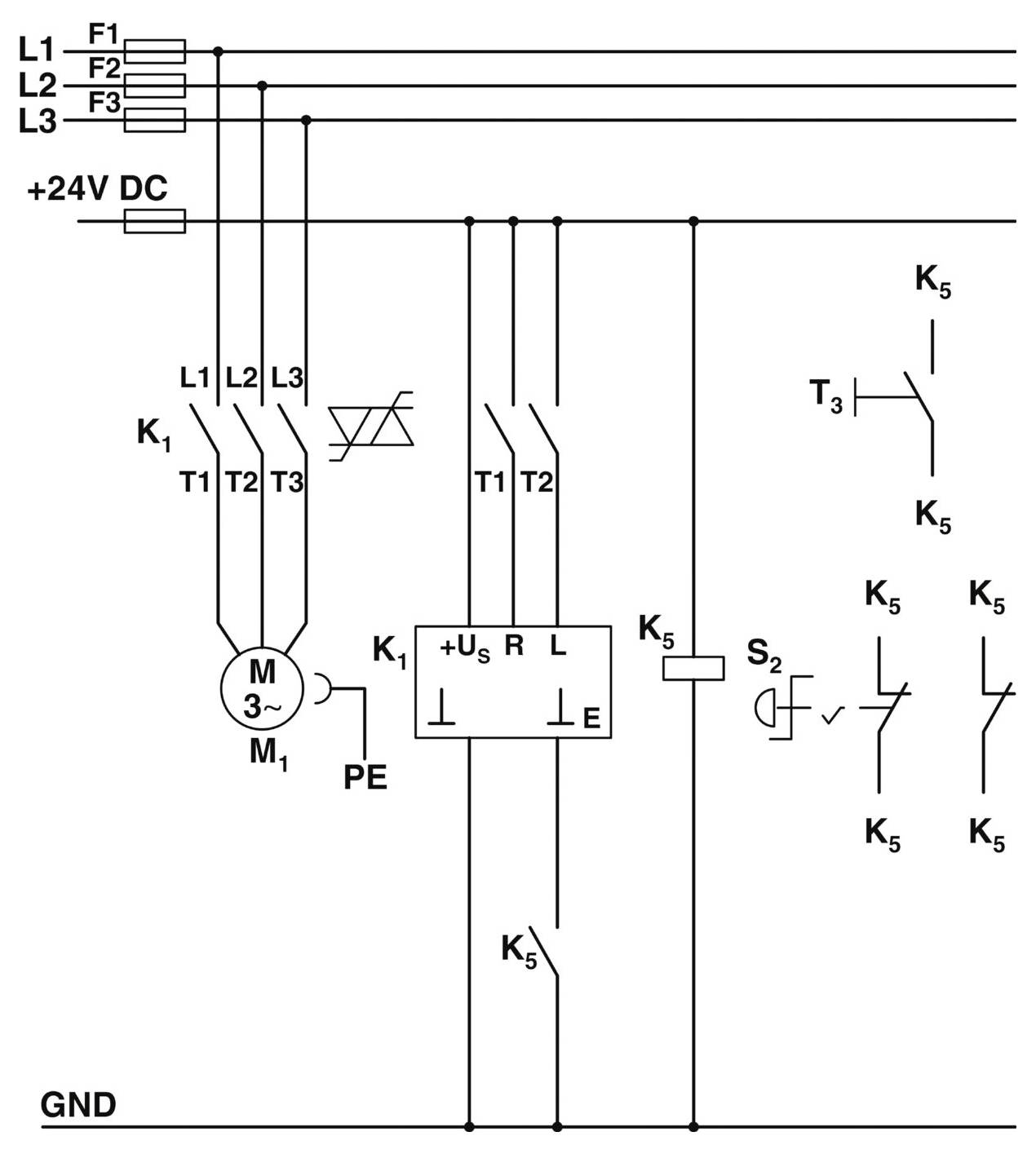

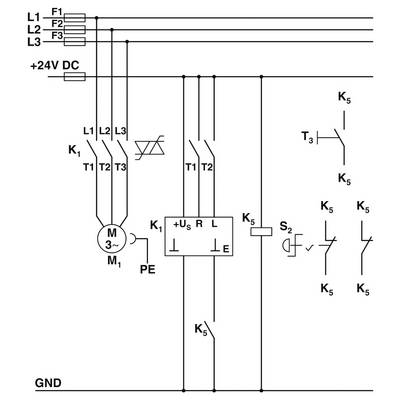

'Schéma elektrického obvodu znázorňující spojení mezi součástkami včetně pojistek F1-F3, transformátorů T1-T3, spínačů K1-K5 a motoru M.'

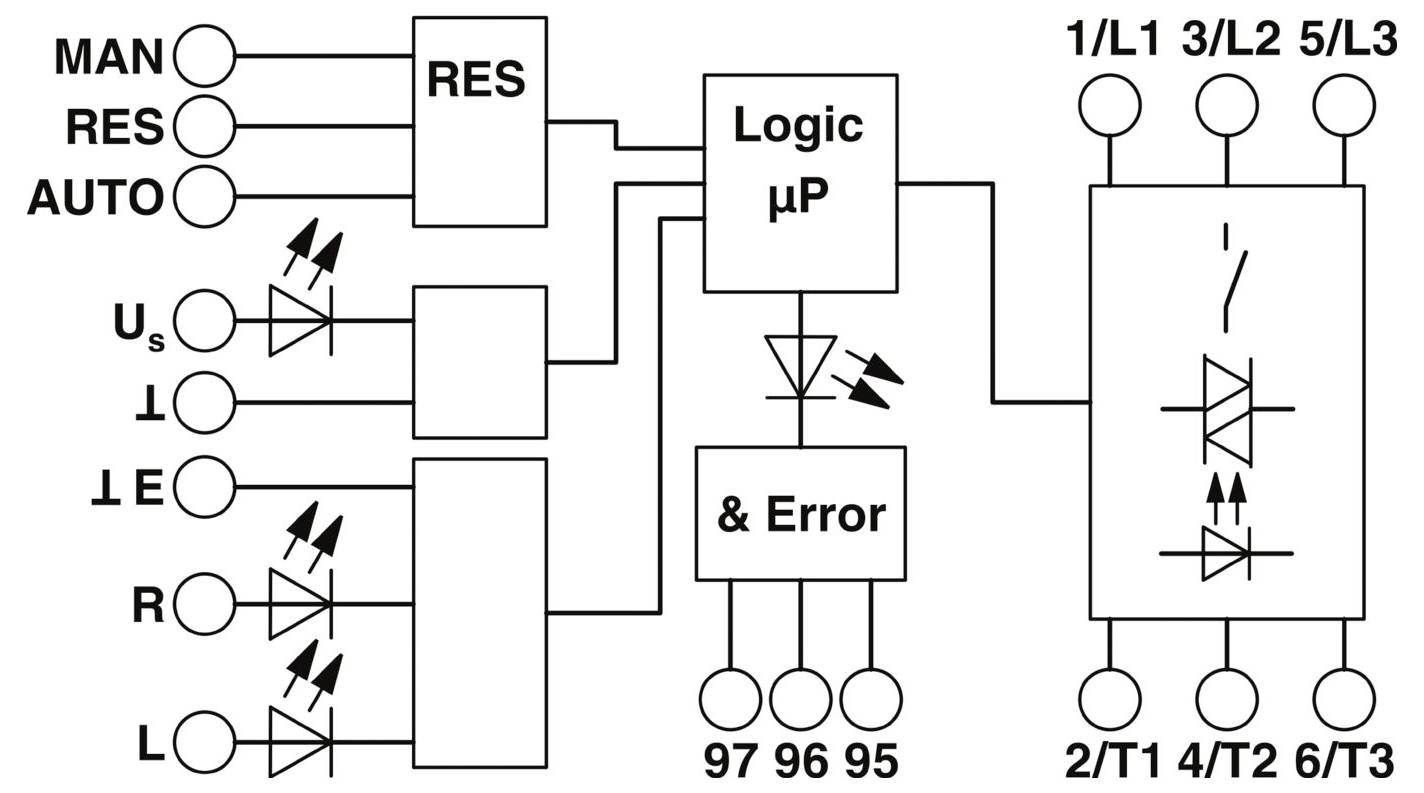

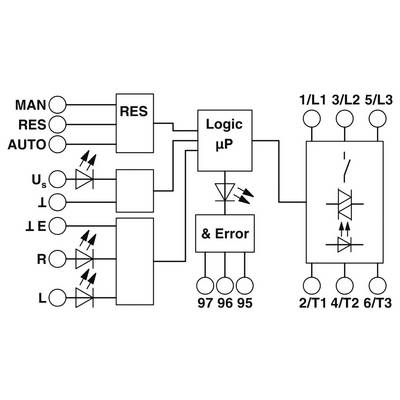

Schéma elektrického obvodu zobrazující toky a spojení řídicího systému. Klíčové komponenty zahrnují RES, Logic μP a sekci Error.

1/6

Kategorie produktu

motorový stykač

Jmenovité napětí

24 V/DC

Zatěžovací proud

9 A

Připojení

šroubová svorka

Typ

ELR H5-IES-SC- 24DC/500AC-9

Datasheety: (PDF)

8 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 607,44 Kč / kus)

Kč

Už jen 8 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Hybridní spouštěč motoru „4 v 1“

Pravý chod / levý chod / ochrana motoru / nouzové zastavení
Nahrazuje 4 stykače.
Nastavitelné vypnutí při přetížení

Technické parametry

Kategorie produktu: motorový stykač

Typ: ELR H5-IES-SC- 24DC/500AC-9

Jmenovité napětí: 24 V/DC

Řídicí napětí (min.): 19.2 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 19.2 - 30 V/DC

Spínací napětí (min.): 42 V/AC

Spínací napětí (max.): 550 V/AC

Zatěžovací proud: 9 A

Připojení: šroubová svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +70 °C

Šířka: 99 mm

V: 22.5 mm

Hloubka: 114.5 mm

Rozm.: (š x v x h) 99 x 22.5 x 114.5 mm

Obsah: 1 ks

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 1.5-9 A

: ANO

: 19.2-19.2 V

: IP20

: Screw connection

: DC

Ke stažení

List technických údajů

List technických údajů 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 motorový stykač 24 V/DC 9 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 motorový stykač 24 V/DC 9 A 1 ks

Popis

3fázový hybridní spouštěč motoru s reverzní funkcí a monitorováním proudu kombinuje čtyři funkce v jednom zařízení: stykač vpravo, stykač vlevo, ochranné relé motoru a stykač nouzového zastavení dle kategorie 3. Díky internímu blokovacímu obvodu a zátěžovému obvodu jsou náklady na zapojení sníženy na minimum.
