Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 startér motoru 24 V/DC Jmenovitý proud 3 A

Šedý elektronický modul s oranžovými konektory, který se používá pro řízení nebo monitorování v elektrických rozvaděčích.
Schéma zapojení elektronického zařízení s resetem, logikou µP, IO-Link vstupy a LED indikátory. Propojení pro EN-, EN+, A1/L+, A2/L-, NC, C/Q.

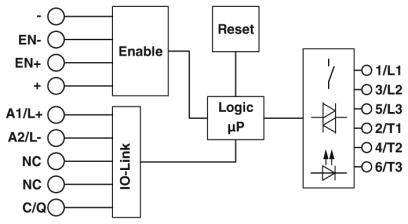

Schématické znázornění zapojení. Vlevo: I/O pro IO-Link a povolení. Vpravo: Logika, reset, LED indikátory s číslováním.
1/3
Ilustrační obrázek
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: St 11. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (6 375,00 Kč / kus)
6 375,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Typ montáže: montáž na lištu
  • Stupeň krytí: IP20
  • Délka odizolování: 10 mm
  • Max. Nadmořská výška:< 2000 m
  • Síťová frekvence 50/60 Hz
  • Steuerspeisespannungsbereich: 19,2 V/DC - 30 V/DC
  • Bemessungssteuerspeisestrom: 65 mA
  • Označení vstup: Enable-Eingang
  • Ztrátový výkon: 0.88 W - 4,1 W
  • Zobrazení provozního napětí: zelená LED
  • Zobrazení stavu: žlutá LED
  • Zobrazení chyb: červená LED
  • Označení připojení: ovládací obvod
  • Druh Motorstarters: reverzní startér
  • Průřez vodiče: 0,2 mm² - 2,5 mm²
  • Průřez vodiče AWG: 24 - 14
  • Impulzní rázové napětí: 6 kV
  • Bemessungsisolationsspannung: 550 V
Napětí motoru

500 V AC V/AC

Kategorie produktu

startér motoru

Připojovací proud

3 A

Provozní napětí

42 V/AC až 550 V/AC

Jmenovité napětí

24 V/DC

Aktivní fáze

3

Číslo výrobce

2908669

Jmenovitý proud

3 A

Jmenovitý proud - filtr

3 A

Typ

ELR H5-IES-PT/500AC-3-IOL

Rozm.

(š x v x h) 22.5 x 127 x 114 mm

Připojení

pružinové připojení

Šířka

22.5 mm

V

127 mm

Hloubka

114 mm

Max. teplota

+55 °C

Min. teplota

-5 °C

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 startér motoru 24 V/DC Jmenovitý proud 3 A

List technických údajů 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 startér motoru 24 V/DC Jmenovitý proud 3 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 startér motoru 24 V/DC Jmenovitý proud 3 A

Popis

Bezdrátový hybridní motorové startéry pro Reversieren od 3~ AC motory do 500 V AC a 3 A výstupním proudem, s nastavitelnou přetížení vypnutí, nouzové zastavení až SIL 3 / PL e a push in. Připojení k IO-Link.

Tento text byl přeložen strojově.
