Phoenix Contact ELR 1-SC-24DC/600AC-30 polovodičový stykač spínání při nulovém napětí 30 A s varistorem Vhodné pro značk

Černá přepěťová ochrana s šedými přípojkami a kovovým držákem, namontovaná, s technickým popisem.

Ilustrační obrázek

Schéma elektrického obvodu spínače s nulovým napětím s diodami, tranzistory a výstupem L1. Spoje a body obvodu jsou zobrazeny.

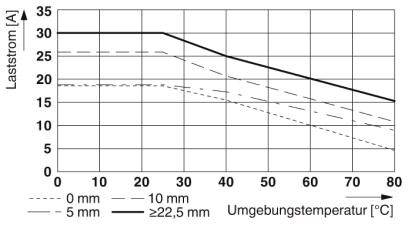

Diagram zobrazuje proud zatížení [A] v závislosti na okolní teplotě [°C]. Linie pro 0, 5, 10 mm a ≥22,5 mm. Proud zatížení klesá se zvyšující se teplotou.

1/3

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Zatěžovací proud

30 A

Připojení

šroubová svorka

Druh obalu

Piece

Typ

ELR 1-SC-24DC/600AC-30

Datasheety: (PDF)

Doručení: St 7. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 772,73 Kč / kus)

2 772,73 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Okolní teplota (skladování/přepravní): -40 °C až +80 °C
Označení vstup: řídicí vstup
Přenosová frekvence: 25 Hz
Označení výstup: výstupní zatížení
Schutzbenennung: varistor
Montážní poloha: kolmá (lištu vodorovně)
Označení připojení: ovládací obvod
Délka odizolování: 8 mm
Pevný průřez vodiče: 0,5 mm² - 2,5 mm²
Průřez vodiče - flexibilní: 0,5 mm² - 2,5 mm²
Průřez vodiče AWG: 18 - 12
Zbytkové napětí:< 1 V
Svodový proud:< 3 mA
Rázový proud: 600 A
Závit: šrouby M3
Zobrazení provozního napětí: zelená LED

Druh obalu: Piece

Kategorie produktu: polovodičový stykač

Typ: ELR 1-SC-24DC/600AC-30

Typ spínání: spínání při nulovém napětí

Řídicí napětí (min.): 4 V/DC

Řídicí napětí (max.): 32 V/DC

Rozsah řídicího napětí: 4 - 32 V/DC

Spínací napětí (min.): 42 V/AC

Spínací napětí (max.): 660 V/AC

Konstantní proud (max.): 30 A

Zatěžovací proud: 30 A

Vhodné pro značku: Phoenix Contact

vhodné pro sérii: Phoenix Contact řada ELR H3

Vlastnosti: s varistorem

Druh montáže: montážní lišta

Připojení: šroubová svorka

Min. teplota: -30 °C

Max. teplota: +70 °C

Šířka: 18 mm

V: 110 mm

Hloubka: 103 mm

Rozm.: (š x v x h) 18 x 110 x 103 mm

Obsah: 1 ks

Zatěžovací proud: 30 A

Jmenovité řídicí napětí: 24 V/DC

Výstupní proud (max.): 30 A

UKCA: Ano
