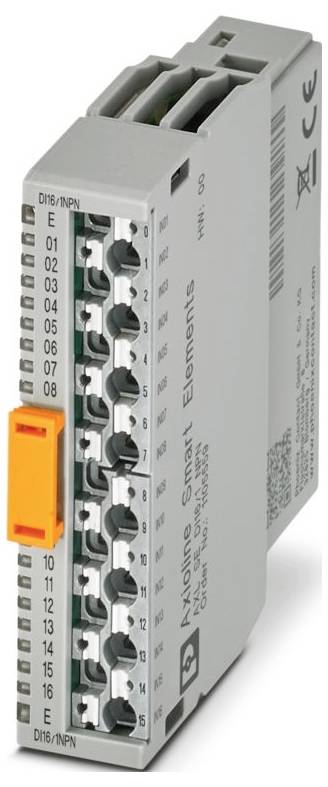

Phoenix Contact AXL SE DI16/1 NPN 1105559 Digitální modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 061,98 Kč / kus)
2 061,98 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie výrobků: Axioline Smart Smart Elements
- Provedení: modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 14,9 mm
- Výška: 62,2 mm
- Hloubka: 62 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Zásuvná montáž ( slot Smart Smart Element)
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení připojení: Periferie
- Délka odizolování: 8 mm
- Montážní poloha: Viz systém, ve kterém vložíte Smart prvek.
- Přenosová rychlost: Viz systém, ve kterém vložíte Smart Smart prvek.
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
- Maximální ztrátový výkon při jmenovitých podmínkách: 1,3 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Min. 15 mA (bez připojeného periferního zařízení)
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | viz systém, ve kterém používáte Smart Smart prvek.; ochrana proti přepólování | dioda proti přepólování
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Dbejte na informace o průřezech vodičů v uživatelské příručce „Axioline Smart Smart Elements“.
- Označení vstupu: Digitální vstupy
- Popis vstupu: Podle normy EN 61131-2 typ 3 pro PNP vstupy
- Počet vstupů: 16 (NPN)
- Digitální: Digitální:
- Rozsah vstupního napětí „0“ signál: 19 v DC... 30 V DC (PŘI UP = 24 V DC)
- Rozsah vstupního napětí „1“ signál: 0 v DC... 13 V DC (PŘI UP = 24 V DC)
- Doba vstupního filtru < 1 ms
- Napájecí napětí 24 v DC (přes konektor Card Edge)
- Modul
- Identifikační kód (Hex): none
- Procesní datový kanál 16 bitů
- Místo pro zadání: 2 byte
- Výstupní adresa: 0 byte
- Potřeba dat o parametrech: 1bajt
- Vyžaduje konfigurační data: 6 bajtů
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UIN: 24 V DC
- Jmenovitý vstupní proud u UIN: 2,4 mA
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Smart Element rozhraní: Rozhraní Smart Element
- Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
- Doba spuštění až do připravenosti k provozu: < 500 ms
- Možnosti: Periferní napájení (UP): Možnosti: Periferní napájení (UP)
- Zkušební napětí: Napájení logiky / 24 v napájení (periferie): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení logiky/funkční zeslabení: 500 v AC, 50 Hz, 1 min
- Periferie: Periferie
- Kategorie produktu
Digitální modul
- Typ
AXL SE DI16/1 NPN
- Počet digitálních vstupů max.
16
- Maximální počet vstupů
16
- Počet vstupů
16 x
- Provozní napětí
24 V/DC
- V
62.2 mm
- Délka
62 mm
- Šířka
14.9 mm
IP20
- Rozm.
(d x š x v) 62 x 14.9 x 62.2 mm
- Připojovací technika
1 vodič
- Připojení
Push-in připojení
- Max. odběr proudu
40 mA
- Číslo výrobce
1105559
- Provedení
Modulární
- Montáž
Zástrčná montáž ( Smart Smart Element slot)
- Max. okolní teplota
60 °C
- Min. okolní teplota
-25 °C
- Hloubka
62 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564137 Phoenix Contact AXL SE DI16/1 NPN 1105559 Digitální modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564137 Phoenix Contact AXL SE DI16/1 NPN 1105559 Digitální modul 24 V/DC
Popis
Axioline Smart Elements, modul digitálního vstupu, digitální vstupy: 16 (NPN), 24 v DC, připojovací technika: 1vodičová, stupeň krytí: IP20
